Контроллер измерения технологических параметров
КИТП-02
Контроллер КИТП-02 с автономным
питанием предназначен для
измерения технологических
параметров работы шкафных
регуляторных пунктов (ШРП), не
имеющих подключения к
электросети, и передачи этих
параметров по встроенному
GSM-900/1800 модему на компьютер
диспетчера.

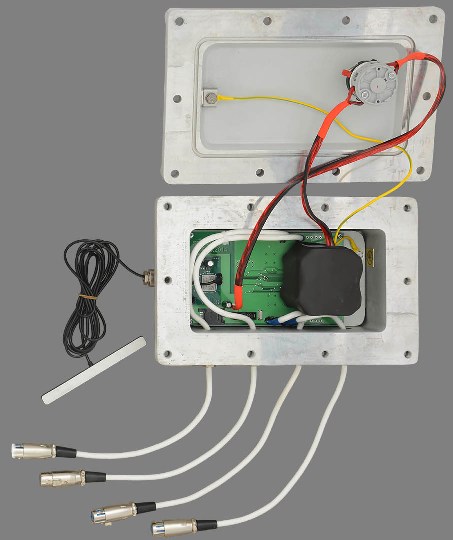

Контроллер выполнен во
взрывозащищенном корпусе Exd,
цепи для подключения
измерительных преобразователей
(датчиков давления) имеют защиту
искробезопасная цепь.
К
контроллеру может быть
подключено до 4 датчиков
избыточного и (или)
дифференциального давления и до
5 датчиков с выходом типа “сухой
контакт”.
Особенностью контроллера
является его низкое
энергопотребление, позволяющее
контроллеру все время работы
находиться зарегистрированным в
сети GSM.
Рабочий диапазон контроллера
-40…+60 ºС, рабочий диапазон
датчиков давления -50…+80 ºС.
Питание контроллера
осуществляется от 4 литиевых
элементов с напряжением 3.6 В.
Передача параметров на
компьютер оператора
осуществляется:
- при звонке
оператора на
контроллер;
- при передаче
SMS-сообщения на
компьютер
оператора с
периодичностью,
установленной
оператором;
- при передаче
экстренных
(аварийных)
SMS-сообщений.
Алгоритм работы
После подачи питания контроллер
проводит инициализацию GSM
модема, считывает из EEPROM
настроечную информацию и
переходит к рабочему циклу.
В
рабочем цикле каждые 30с
производится опрос цифровых
датчиков давления и определяется
состояние на дискретных входах
(замкнуто | разомкнуто). При
выходе результатов измерения за
рабочий диапазон (максимальное и
минимальное рабочее значение для
каждого канала, задаваемое
диспетчером, или смена состояния
на каком либо дискретном входе,
генерируется спорадическая SMS
на диспетчерский пункт.
Передача информации на
диспетчерский пункт может
осуществляться через SMS с
периодичностью, задаваемой
диспетчером или через звонок с
диспетчерского пункта по CSD.
С
диспетчерского пункта контроллер
может быть опрошен в любое
время, как по команде оператора,
так и самой программой, в
соответствии с заданным
диспетчером периодом.
Неполучение информации в
соответствии с заданным периодом
контролируется программой и
отображается на экране
диспетчера.
По
каждому входу измерения давления
каждые 30 секунд производится
запись измеренных значений в
кольцевой внутренний буфер.
Емкость буфера - 24 часа.
Информация из кольцевого буфера
в любой момент может быть
считана по команде диспетчерской
программы. Форма представления
результатов - графики.
Все сеансы связи с диспетчерской
программой заносятся в журнал
(архив). Информация в архиве
полная (все, что получили от
контроллера).
Длительность сеанса связи CSD -
5…8 секунд вместе с набором
номера.
Длительность передачи информации
в сеансе связи CSD < 1с.
Типичное время доставки SMS -
3…10 с.
Периодичность проверки прихода
SMS в диспетчерской программе 5
секунд в режиме отсутствия
сеансов связи и каждый раз после
сеанса связи (т.е. через 5…8 с).
Отправка SMS контроллером -
сразу при возникновении события.
Длительность сеанса связи для
получения графиков за 24 часа -
~1 минуты.
Скорость передачи информации с
диспетчерской программы на
верхний уровень определяется
частотой опроса OPC- сервера.
|
