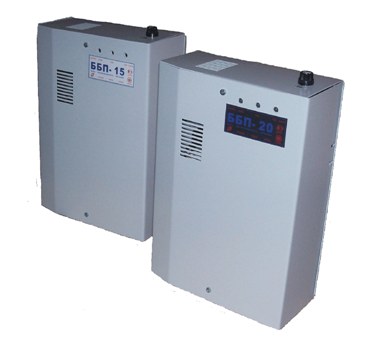

Блок бесперебойного питания ББП-15

Линейные блоки питания ББП-15 предназначены для электропитания широкого спектра радиоэлектронного оборудования постоянным стабилизированным напряжением с возможностью резервного питания от встроенного аккумулятора и контролем за разрядом АКБ. Данные источники питания имеют сертификаты пожарной безопасности и средств технической охраны. Источники питания относятся к I классу защиты от поражения электрическим током по ГОСТ 12.2.007.0-75, рассчитаны на круглосуточную работу. Предназначены для установки в помещениях. На лицевой панели источника питания расположены 3 (три) светодиодных индикатора, отображающих состояние источника питания.

Левый индикатор: зеленый/красный (зеленый - источник работает от сети ~220В; красный - неисправен сетевой предохранитель или отсутствует напряжение сети).

Средний индикатор: зеленый/красный (зеленый - подключен аккумулятор; красный - аккумулятор отсутствует).

Правый индикатор: зеленый/красный (зеленый - исправен; красный - неисправен выходной предохранитель источника питания).

Устройство защиты аккумулятора предназначено для исключения возможности его глубокого разряда в источнике бесперебойного питания при работе в автономном режиме, в результате чего резко снижается номинальная ёмкость аккумулятора. Устройство имеет один порог срабатывания (~10,5В), что соответствует приблизительно 70% разряду аккумулятора. При достижении этого уровня аккумулятор отключается от цепи нагрузки, и тем самым предохраняется от выхода из строя. При этом средний светодиод мигает красным. Дальнейшая работа источника питания, оснащенного устройством защиты аккумулятора, возможна лишь после появления сетевого напряжения.

Основные области применения - системы пожарной и охранной сигнализации, системы контроля доступа, видеонаблюдения и др.

Рабочие условия эксплуатации:

• температура окружающей среды от +5°С до +40°С;
• относительная влажность воздуха 75% при температуре +30°С без конденсации влаги.

Напряжение питания

• от сети переменного тока напряжением (~220 +10% - 15%) В частотой (50 ± 1) Гц;
• от встроенного аккумулятора с номинальным напряжением 12В и емкостью 7А·ч для источников ББП-15.

Технические характеристики
