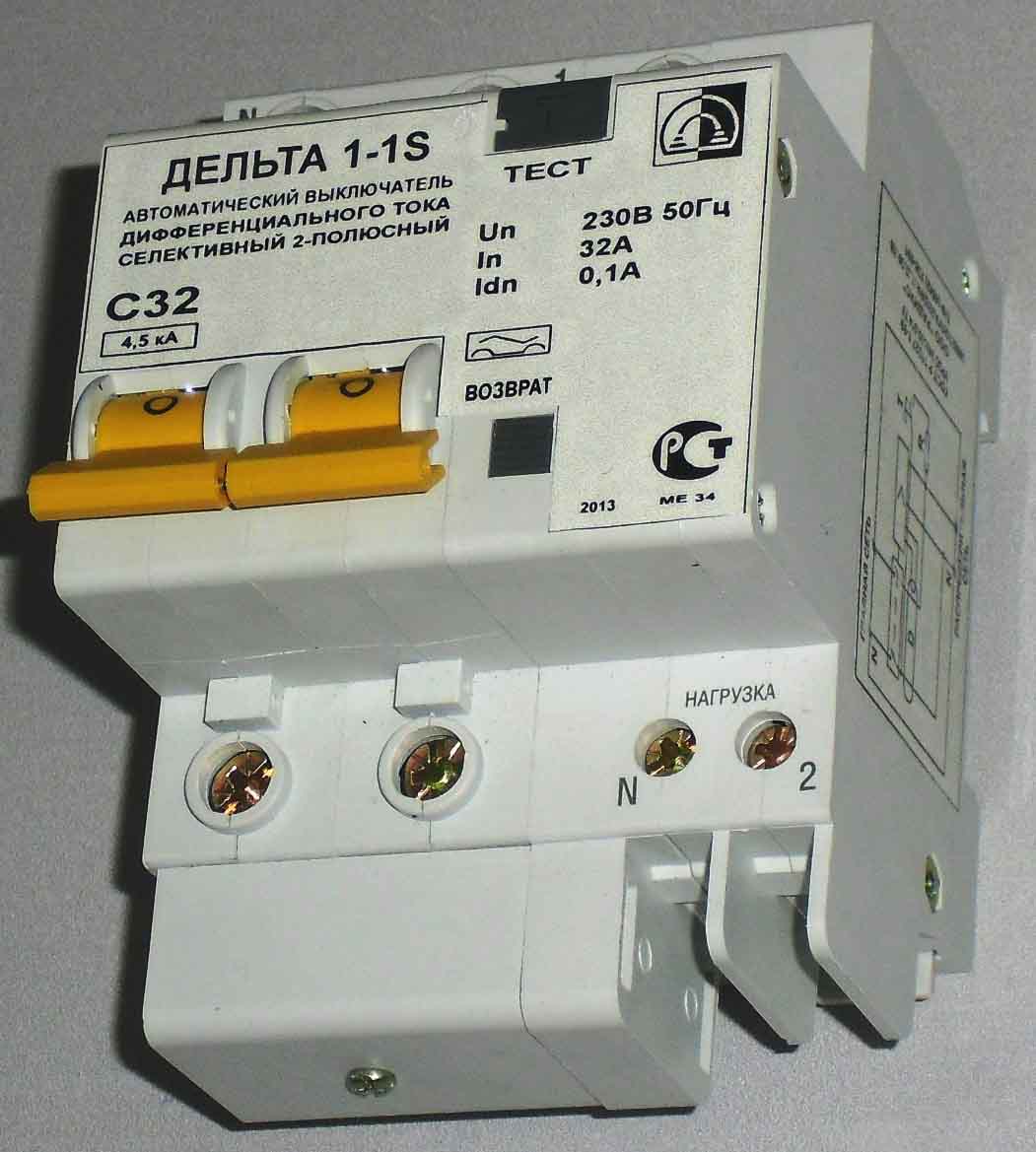

Автомат дифференциальный 2-полюсный селективный ДЕЛЬТА 1-1S

НАЗНАЧЕНИЕ

Автоматический выключатель дифференциального тока типа А в соответствии с ГОСТ Р 51327.1-99, чувствительный к переменным синусоидальным и пульсирующим выпрямленным дифференциальным токам, селективный (в дальнейшем – Устройство) предназначено для защиты людей от поражения электрическим током, защиты однофазных электрических сетей от токов утечки, перегрузки и короткого замыкания. Защита осуществляется путем отключения электроустановки, защищаемой Устройством, от питающей сети с задержкой времени срабатывания.

Отключение электроустановки от питающей сети происходит в следующих случаях:

при случайном прикосновении к проводящим нетоковедущим частям электроустановки (металлический корпус), оказавшимся под напряжением вследствие повреждения изоляции или неправильных действий;

при случайном прикосновении к токоведущим частям электрооборудования, проводников и кабелей, оказавшихся доступными при нарушении изоляции;

при коротком замыкании в цепях электроустановки;

при перегрузке по току в электроустановке.

Устройство стационарно устанавливается в вводно-распределительных устройствах, щитках квартирных, этажных, в распределительных электроустановках  жилых и общественных зданий, а также промышленных передвижных и стационарных однофазных электроустановках. Применяется в сетях с заземленной нейтралью.

Устройство работоспособно в климатических условиях, соответствующих группе УХЛ3.1 по ГОСТ 15150-69 и в условиях воздействия механических факторов, соответствующих группе М4 по ГОСТ 15543.1-80.

Пример записи обозначения устройства при заказе:

Устройство на номинальный ток 40А с уставкой тока утечки 0,03А селективное –

«АВДТ "Дельта 1-1S"-2-40А-0,03А УХЛ3.1 УРЗС 340500.014 ТУ».

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Номинальное напряжение Un, В - 220

Частота питающей сети, Гц - 50

Число полюсов - 2

Номинальный ток In, А - 6; 10; 16; 20; 25; 32; 40; 50; 63

Номинальная уставка тока утечки IDn, А - 0,03; 0,1; 0,3

Номинальная включающая и отключающая  способность Im, А  - 4500

Номинальная способность включения и отключения дифференциального тока IDm, А - 4500

Время срабатывания t, с - 0,04…0,15

Потребляемая мощность P не более, ВА - 0,5

Электрическое сопротивление изоляции Rиз не менее, МОм - 10

Электрическая прочность изоляции Uиз не менее, В - 2000

Коммутационная износостойкость N, не менее циклов - 20000

Способ контроля исправности - ручной

Избирательность - селективное

Масса m, не более кг - 0,4
