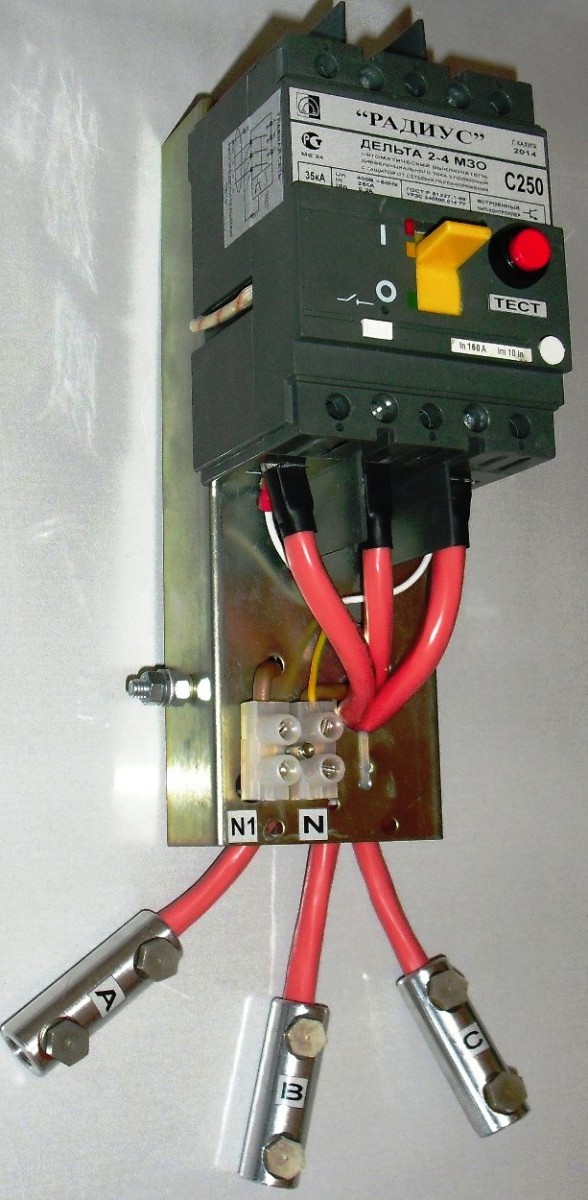

Автомат дифференциальный 3-полюсный на большие номинальные токи ДЕЛЬТА 2-4 МЗО

НАЗНАЧЕНИЕ

Выключатель дифференциальный с функцией защиты от сетевых перенапряжений "Дельта 2-4 МЗО" (в дальнейшем – Устройство) предназначен для защиты трехфазных электрических сетей от токов утечки, перегрузки и короткого замыкания, защиты потребителей трехфазной электроэнергии от перенапряжений в какой-либо фазе (перекос фаз).

Защита осуществляется путем отключения электроустановки от питающей сети.

Отключение электроустановки от питающей сети происходит в следующих случаях:

при нарушении изоляции токоведущих частей электроустановки;

при повышенном напряжении какой-либо фазы;

при коротком замыкании в цепях электроустановки;

при перегрузке по току в электроустановке.

Устройство стационарно устанавливается в вводно-распределительных устройствах, в распределительных электроустановках  жилых и общественных зданий, а также промышленных передвижных и стационарных трехфазных электроустановках. Применяется в сетях с заземленной нейтралью.

Устройство работоспособно в климатических условиях, соответствующих группе УХЛ4 по ГОСТ 15150-69 и в условиях воздействия механических факторов, соответствующих группе М4 по ГОСТ 15543.1-80.

Пример записи обозначения устройства при заказе:

Выключатель дифференциальный с защитой от перенапряжений "Дельта 2-4 МЗО" 3 полюсный на номинальный ток 250А с уставкой тока утечки 0,3 А, с уставкой по напряжению отсечки 264В (фазное значение) –

«АВДТ-УЗПН "Дельта 2-4 МЗО"-3-250А-0,3А-264В УХЛ4 УРЗС 340500.014 ТУ».

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Номинальное напряжение Un, В - 380/220

Наибольшее рабочее напряжение Umax. - 1,2 Un

Наименьшее рабочее напряжение Umin. - 0,25Un

Частота питающей сети, Гц - 50

Число полюсов -  3+N

Номинальный ток In, А - 125;160;200;250;320;400;630

Номинальная уставка тока утечки IDn, А - 0,03; 0,1; 0,3

Номинальная уставка напряжения отсечки (фазное) Uv, В - 264±7

Номинальная включающая и отключающая способность Im, А - 35000

Номинальная способность включения и отключения дифференциального тока IDm, А - 35000

Время срабатывания t, (по току утечки/по напряжению) с - <0,04/0,05…1,5

Потребляемая мощность P не более, ВА - 0,25

Электрическое сопротивление изоляции Rиз не менее, МОм - 10

Электрическая прочность изоляции Uиз не менее, В - 2500

Коммутационная износостойкость N, не менее циклов - 20000

Способ контроля исправности - ручной

Избирательность - не селективное
