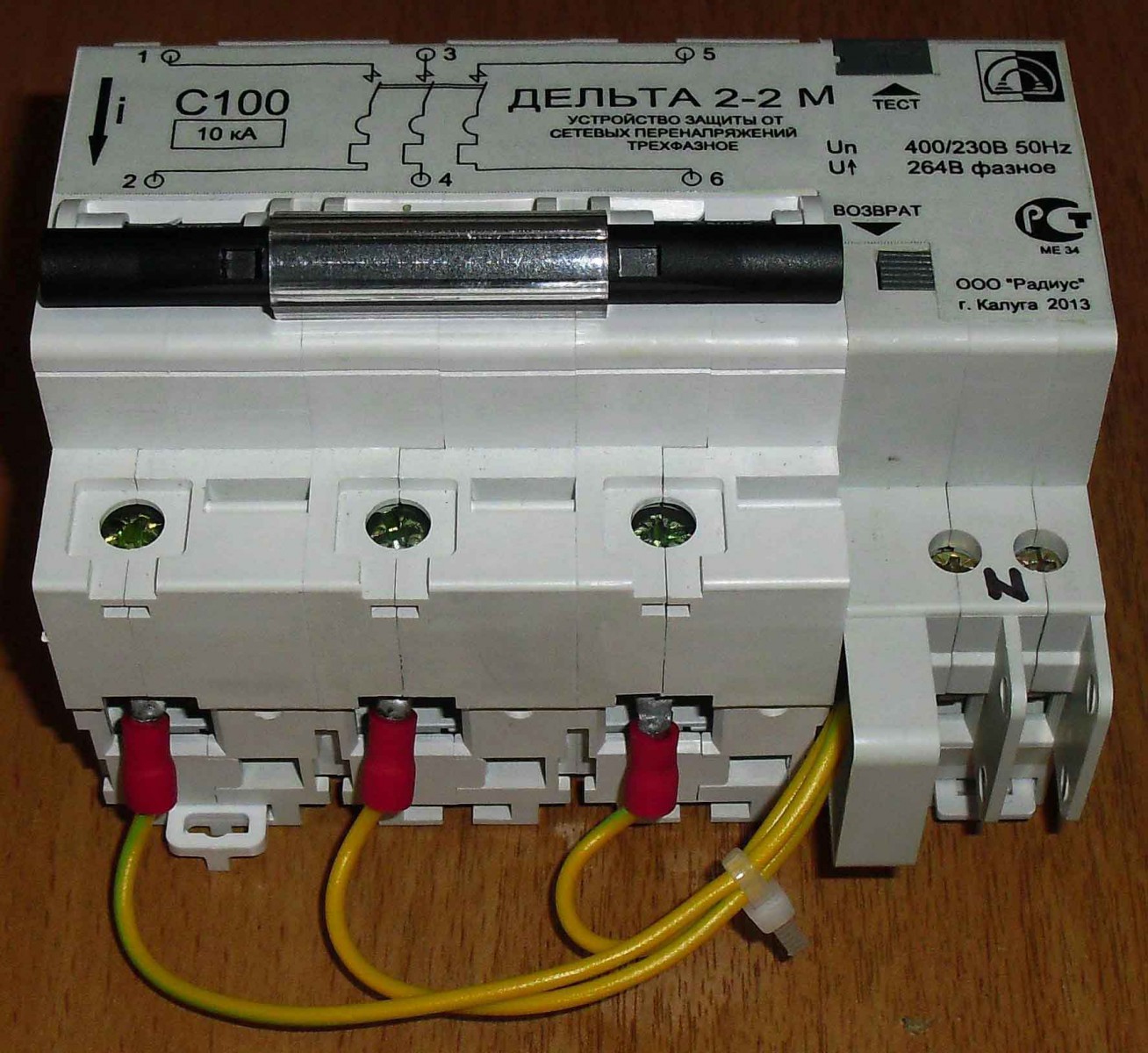

Автомат 3-полюсный с защитой от сетевых перенапряжений Дельта 2-2 М1

НАЗНАЧЕНИЕ

Автоматический выключатель 3-полюсный с защитой от сетевых перенапряжений в трехфазных электросетях "Дельта 2-2М1" (в дальнейшем – Устройство) предназначен для защиты электробытовых приборов, радиоаппаратуры и другого электрооборудования от выхода из строя в случае обрыва нулевого проводника в трехфазной сети и, как следствие, бросков напряжения по одной или двум фазам питающей сети в следствии неравномерности нагрузки по фазам, а также для защиты трехфазных электрических сетей от токов перегрузки и короткого замыкания. Защита осуществляется путем отключения электроустановки от питающей сети.

Отключение электроустановки от питающей сети происходит в следующих случаях:

при наличии в питающей сети бросков напряжения выше допустимого значения длительностью более 0,04 с;

при коротком замыкании в цепях электроустановки;

при перегрузке по току в электроустановке.

Устройство стационарно устанавливается в вводно-распределительных устройствах, щитках квартирных, этажных, в распределительных электроустановках  жилых и общественных зданий, а также промышленных передвижных и стационарных однофазных электроустановках.

Устройство работоспособно в климатических условиях, соответствующих группе УХЛ3.1 по ГОСТ 15150-69 и в условиях воздействия механических факторов, соответствующих группе М4 по ГОСТ 15543.1-80.

Пример записи обозначения устройства при заказе:

Устройство на номинальный ток 80А с уставкой защиты по напряжению 264В –

«Автоматический выключатель "Дельта 2-2М1"-3-80А-264В УХЛ3.1 УРЗС 340500.014 ТУ».

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Номинальное напряжение Un, В - 380/220

Наибольшее рабочее напряжение Umax. - 1,2 Un

Наименьшее рабочее напряжение Umin. - 0,8Un

Частота питающей сети, Гц - 50

Число полюсов - 3+N

Номинальный ток In, А - 80; 100; 125

Номинальная уставка напряжения отсечки (фазное) Uотс., В - 264±7

Номинальная включающая и отключающая способность Im, А - 10000

Время срабатывания t, с - 0,05…1,5

Потребляемая мощность P не более, ВА - 0,25

Электрическое сопротивление изоляции Rиз не менее, МОм - 10

Электрическая прочность изоляции Uиз не менее, В - 2500

Коммутационная износостойкость N, не менее циклов - 20000

Способ контроля исправности - ручной
