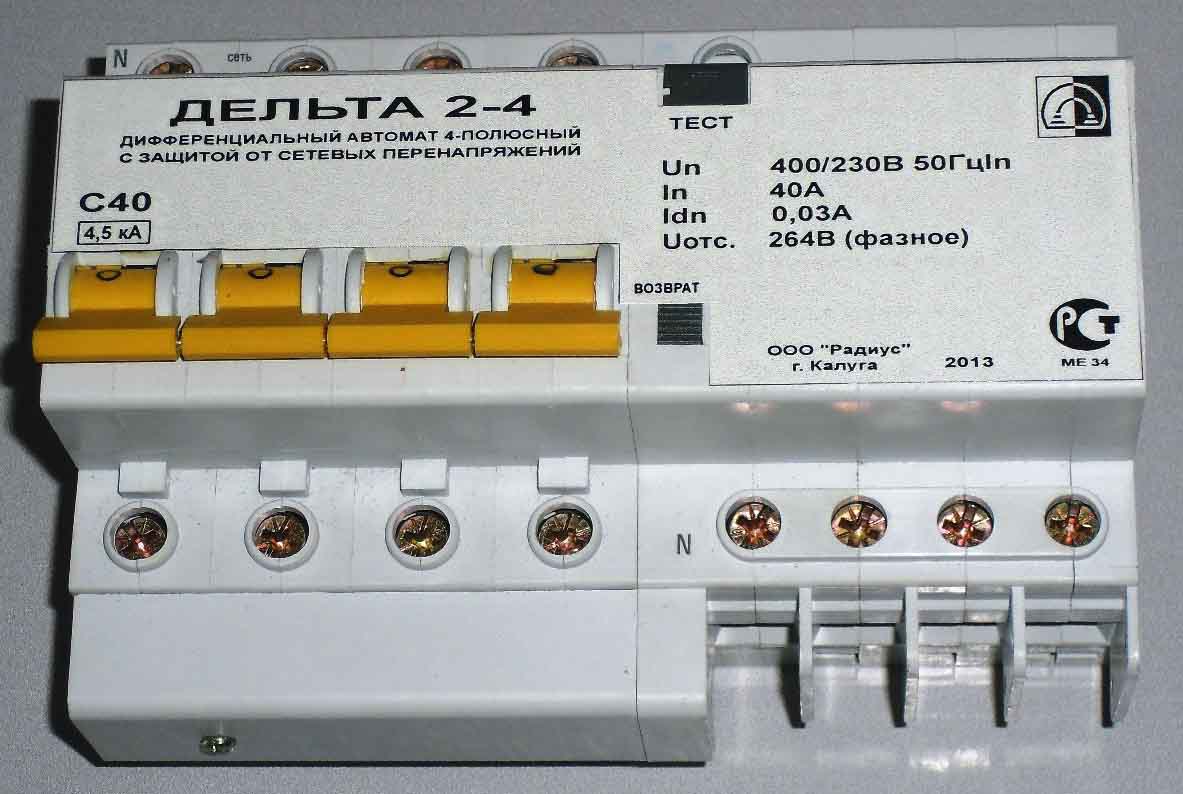

Автомат дифференциальный 4-полюсный Дельта 2-4

НАЗНАЧЕНИЕ

Автоматический выключатель дифференциального тока 4-полюсный, типа А в соответствии с ГОСТ Р 51327.1-99, чувствительный к переменным синусоидальным и пульсирующим выпрямленным дифференциальным токам «Дельта 2-4» (в дальнейшем – Устройство), предназначен для защиты людей от поражения электрическим током, защиты трехфазных электрических сетей от токов утечки, перегрузки и короткого замыкания, защиты электробытовых приборов, радиоаппаратуры и другого электрооборудования от выхода из строя в случае обрыва нулевого проводника в трехфазной сети и, как следствие, бросков напряжения по одной или двум фазам питающей сети в из-за неравномерности нагрузки по фазам.

Защита осуществляется путем отключения электроустановки от питающей сети.

Отключение электроустановки от питающей сети происходит в следующих случаях:

при случайном прикосновении к проводящим нетоковедущим частям электроустановки (металлический корпус), оказавшимся под напряжением вследствие повреждения изоляции или неправильных действий;

при случайном прикосновении к токоведущим частям электрооборудования, проводников и кабелей, оказавшихся доступными при нарушении изоляции;

при наличии в питающей сети бросков напряжения по одной или двум фазам выше допустимого значения длительностью более 0,4 с;

при коротком замыкании в цепях электроустановки;

при перегрузке по току в электроустановке.

Устройство стационарно устанавливается в вводно-распределительных устройствах, щитках квартирных, этажных, в распределительных электроустановках  жилых и общественных зданий, а также промышленных передвижных и стационарных однофазных электроустановках. Применяется в сетях с заземленной нейтралью.

Устройство работоспособно в климатических условиях, соответствующих группе УХЛ3.1 по ГОСТ 15150-69 и в условиях воздействия механических факторов, соответствующих группе М4 по ГОСТ 15543.1-80.

Пример записи обозначения устройства при заказе:

Автоматический выключатель на номинальный ток 40А с уставкой тока утечки 0,03А и с уставкой защиты по напряжению 264В (фазное значение) –

«АВДТ "Дельта 2-4"-4-40А-0,03А-264В УХЛ3.1  УРЗС 340500.014 ТУ».

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Номинальное напряжение Un, В - 220

Частота питающей сети, Гц - 50

Число полюсов -  4

Номинальный ток In, А - 6; 10; 16; 20; 25; 32; 40; 50; 63; 80; 100

Номинальная уставка тока утечки IDn, А - 0,01; 0,03; 0,1; 0,3

Номинальная уставка напряжения отсечки Uv, В - 264±7 (фазное значение)

Номинальная включающая и отключающая способность Im, А - 4500

Номинальная способность включения и отключения дифференциального тока IDm, А - 4500

Время срабатывания t (по току утечки/по напряжению), с -  <0,04/0,05…0,15

Потребляемая мощность P не более, ВА - 0,5

Электрическое сопротивление изоляции Rиз не менее, МОм - 10

Электрическая прочность изоляции Uиз не менее, В - 2000

Коммутационная износостойкость N, не менее циклов - 20000

Способ контроля исправности - ручной

Избирательность - не селективное
