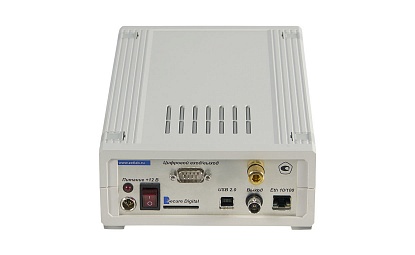

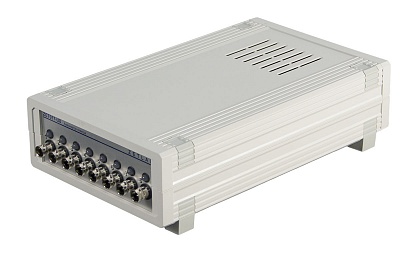

Анализатор спектра ZET 017-U8
ОПИСАНИЕ:
-
к одному компьютеру можно подключать до 25 анализаторов спектра,
с расширением количества каналов до 200.
-
8 измерительных каналов;
-
частотный диапазон до 20 кГц;
-
динамический диапазон 110 дБ;
-
интерфейс для связи с компьютером USB 2.0, Ethernet, Wi-Fi.
Анализатор спектра ZET 017-U8 позволяет
одновременно запускать несколько программ анализа и отображения сигналов. Это
позволяет создавать различные комплексы для проведения испытаний, систем
контроля и мониторинга технологических процессов. Совместное применение
нескольких программ позволяет проводить испытания на нестационарных режимах.
Связь с компьютером осуществляется по шине HighSpeed USB 2.0 или интерфейсу
Ethernet. Таким образом, для обслуживания большого количества измерительных
точек потребуется несколько анализаторов спектра ZET
017‑U8 и ноутбук.
Измерение уровней шума и уровней
вибрации, аттестация испытательного оборудования, диагностика зубчатых
передач, подшипников, роторов и турбин, длительная непрерывная регистрация
сигналов — все это можно осуществлять с помощью анализатора ZET
017-U8.
ОСНОВНЫЕ ОБЛАСТИ ПРИМЕНЕНИЯ
-
Вибрационные и акустические
стендовые и мобильные испытания
-
Поверка шумомеров, микрофонов,
виброметров и вибродатчиков
-
Диагностика подшипников, контроль и
диагностика зубчатых передач, роторов и турбин
-
Долговременный мониторинг состояния
механизмов
-
Анализ нелинейных искажений, анализ
неравномерности вращения валов, торсиография
-
Автоматизированная система
управления вибростендами (вибрацией)
ОСНОВНЫЕ ФУНКЦИИ АНАЛИЗАТОРА СПЕКТРА
-
Измерение уровней сигнала в октавных
полосах
-
Измерение уровней сигнала в
равномерных спектральных полосах
-
Расчет взаимоспектральных функций
-
Анализ нелинейных искажений
-
Фильтрация сигналов
-
Модальный анализ
-
Измерение АЧХ и ФЧХ
-
Долговременная регистрация
параметров сигналов
-
Генерация сигналов
-
Взаимный корреляционный анализ
-
Порядковый анализ
-
Виброметр
|
Параметр |
Ед. измерения |
Значение |
|
|
|
Количество измерительных каналов |
|
8
|
|
Частотный диапазон |
Гц
|
до 20 000
|
|
|
Аналоговый вход (АЦП)
|
|
|
Количество аналоговых входов по напряжению и ICP |
|
8
|
|
Количество разрядов АЦП |
|
24
|
|
Частотные диапазоны одновременно анализируемых
сигналов |
Гц
|
DC...2, DC...20, DC...200, DC...2 000,
DC...20 000
|
|
Частота преобразования по каждому каналу |
кГц
|
до 50
|
|
Максимальное входное напряжение при единичном
коэффициенте усиления |
В
|
±10
|
|
Программируемые коэффициенты усиления |
|
1, 10, 100
|
|
Динамический диапазон |
дБ
|
110
|
|
Идентичность каналов в полосе пропускания |
%
|
0,5
|
|
Межканальная разность фаз |
|
1° на 10 кГц
|
|
Уровень собственных шумов во всей полосе
пропускания при максимальном коэффициенте
усиления, приведенный к входу |
мкВ
|
< 1
|
|
|
Аналоговый выход (ЦАП)
|
|
|
Количество аналоговых выходов |
|
1
|
|
Диапазон частот генерируемого синусоидального
сигнала |
Гц
|
0,1...25 000
|
|
Предел допускаемой относительной погрешности
установки частоты для диапазона 3...25 000 Гц |
%
|
±0,1
|
|
Выходное сопротивление |
Ом
|
50
|
|
Максимальный выходной ток |
мА
|
20
|
|
Количество разрядов ЦАП |
|
24
|
|
Максимальное значение выходного напряжения |
В
|
±10
|
|
Пределы допускаемой погрешности установки
выходного постоянного и переменного напряжения |
|
±(0,2 % + 10 мВ)
|
|
Коэффициент гармоник генерируемого
синусоидального сигнала |
%
|
0,1
|
|
|
Цифровой вход/выход
|
|
|
Цифровой вход |
бит
|
8
|
|
Цифровой выход |
бит
|
8
|
|
Тип логики цифрового входа/выхода |
|
TTL
|
|
|
Доп. характеристики
|
|
|
Объем энергонезависимой памяти (съемный
флэш-накопитель)* |
Гб
|
до 32
|
|
Частота дискретизации при записи на
флэш-накопитель по каналу* |
кГц
|
50
|
|
Время записи на флэш-накопитель по всем каналам
при максимальной частоте* |
часов
|
10,8
|
|
Скорость обмена по шине Ethernet* |
Мбит/с
|
100
|
|
Скорость обмена по шине HighSpeed USB 2.0 |
Мбит/с
|
480
|
|
Габаритные размеры |
мм
|
280 х 160 х 75
|
|
Вес |
кг
|
0,8
|
|
Возможность синхронизации с другими
анализаторами спектра |
|
есть
|
|
* функция флэш-накопителя и интерфейс Ethernet
являются опциями |
СТРУКТУРНАЯ СХЕМА АНАЛИЗАТОРА СПЕКТРА
Сигнал с датчика поступает через вход ICP на усилитель с программно-управляемым
коэффициентом усиления, который определяет диапазон измерений. Между усилителем
и АЦП присутствует аналоговый фильтр низких частот (ФНЧ) для исключения
перекрытия спектров при дискретизации (антиалайзинговый фильтр).
Далее сигнал оцифровывается с помощью 16-разрядного аналого-цифрового
преобразователя (АЦП) параллельного типа и передается в цифровой сигнальный
процессор. Сигнальный процессор сохраняет данные во внутренней памяти для
дальнейшей передачи контроллеру USB/Ethernet или записи на SD-карту.
Данные из внутренней памяти сигнального процессора поступают на цифроаналоговый
преобразователь ЦАП. Выходной сигнал ЦАП формируется операционными усилителями.
|
