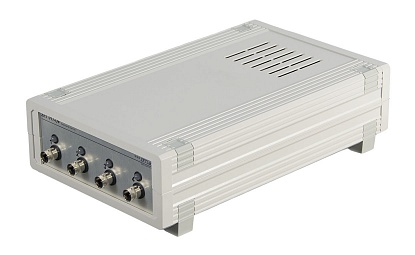

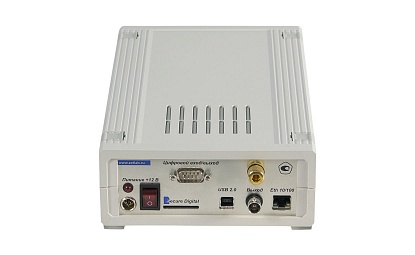

Анализатор спектра ZET 017-U4
ОПИСАНИЕ:
-
к одному компьютеру можно подключать до 25 анализаторов спектра,
с расширением количества каналов до 200
-
интерфейс для связи с компьютером USB 2.0, Ethernet, Wi-Fi;
-
динамический диапазон 110 дБ;
-
частотный диапазон до 20 кГц;
-
4 измерительных канала;
ОСНОВНЫЕ ОБЛАСТИ
ПРИМЕНЕНИЯ
- Вибрационные и акустические
стендовые и мобильные испытания
- Поверка шумомеров, микрофонов,
виброметров и вибродатчиков
- Диагностика подшипников,
контроль и диагностика зубчатых
передач, роторов и турбин
- Долговременный мониторинг
состояния механизмов
- Анализ нелинейных искажений,
анализ неравномерности вращения
валов, торсиография
- Автоматизированная система
управления вибростендами
(вибрацией)
ОСНОВНЫЕ ФУНКЦИИ АНАЛИЗАТОРА СПЕКТРА
- Измерение уровней сигнала в
октавных полосах
- Измерение уровней сигнала в
равномерных спектральных полосах
- Расчет взаимоспектральных
функций
- Анализ нелинейных искажений
- Фильтрация сигналов
- Модальный анализ
- Измерение АЧХ и ФЧХ
- Долговременная регистрация
параметров сигналов
- Генерация сигналов
- Взаимный корреляционный анализ
- Порядковый анализ
- Виброметр
ОСОБЕННОСТИ
Анализатор спектра ZET 017-U4 внесен в Госреестр средств
измерений под № 39236-08.
Тип анализаторов спектра ZET 017-U4 зарегистрирован в
специальной части Федерального информационного фонда по
обеспечению единства измерений под учетным номером 2508.
Тип анализаторов спектра ZET 017 допущен к применению в
республике Казахстан (сертификат № 6443)
Анализатор спектра А17-U4 внесен в Госреестр средств
измерений под № 24718-03.
- Высокая точность измерений и анализа
сигналов;
- Предназначен для измерения параметров
спектральных составляющих сигнала,
корреляционной структуры сигналов;
- Генерация электрических сигналов с
нормированными метрологическими параметрами;
- Позволяет одновременно запускать несколько
программ анализа и отображения сигналов;
- Одновременный опрос всех каналов системы;
- Возможность обработки сигналов в реальном
масштабе времени, а также обработки
записанных временных реализаций;
- Возможность решения широкого круга задач
измерения сигналов и диагностики оборудования
при небольших габаритах и малом весе;
- Подключение к ПК по шине USB 2.0 или по
интерфейсу Ethernet;
- Встроенный усилитель для датчиков со
встроенной электроникой;
- Позволяет подключать вибродатчики и микрофоны
стандарта ICP (IEPE) без промежуточных
усилителей;
- Возможность подключения интеллектуальных
датчиков TEDS, поддерживающих стандарт
подключения IEEE 1451.4;
- Функционирование в автономном режиме (без
участия ПК) в режиме регистратора сигналов;
- Запись результатов на съемный накопитель до 32
Гб;
- При помощи проводной и беспроводной локальной
сети можно создавать распределенные
многоканальные измерительные комплексы;
- Дополнительная комплектация аксессуарами для
подключения датчиков силы,
ускорения, микрофонов, датчиков с токовым
выходом 4 - 20 мА;
- Возможность подключения до 20 анализаторов
спектра к одному ПК для создания многоканальных
измерительных систем;
- Адаптер для обеспечения беспроводного доступа по
радиоканалу Wi-Fi в режиме реального времени
(опция);
- Питание от сетевого адаптера 220 В → 12 В, также
питание анализатора может осуществляться по
проводам локальной сети;
- Возможно горизонтальное или вертикальное
исполнение анализатора
| Параметр |
Ед. измерения |
Значение |
|
| Количество
измерительных
каналов |
|
4
|
| Частотный
диапазон |
Гц
|
до 20 000
|
| |
Аналоговый
вход (АЦП)
|
|
| Количество
аналоговых
входов по
напряжению и ICP |
|
4
|
| Количество
разрядов АЦП |
|
24
|
| Частотные
диапазоны
одновременно
анализируемых
сигналов |
Гц
|
DC...2, DC...20,
DC...200,
DC...2 000,
DC...20 000
|
| Частота
преобразования
по каждому
каналу |
кГц
|
до 50
|
| Максимальное
входное
напряжение при
единичном
коэффициенте
усиления |
В
|
±10
|
| Программируемые
коэффициенты
усиления |
|
1, 10, 100
|
| Динамический
диапазон |
дБ
|
110
|
| Идентичность
каналов в полосе
пропускания |
%
|
0,5
|
| Межканальная
разность фаз |
|
1° на 10 кГц
|
| Уровень
собственных
шумов во всей
полосе
пропускания при
максимальном
коэффициенте
усиления,
приведенный к
входу |
мкВ
|
<1
|
| |
Аналоговый
выход (ЦАП)
|
|
| Количество
аналоговых
выходов |
|
1
|
| Диапазон частот
генерируемого
синусоидального
сигнала |
Гц
|
3... 25 000
|
| Предел
допускаемой
относительной
погрешности
установки
частоты для
диапазона 3...20
000 Гц |
%
|
±0,1
|
| Выходное
сопротивление |
Ом
|
50
|
| Максимальный
выходной ток |
мА
|
20
|
| Количество
разрядов ЦАП |
|
24
|
| Максимальное
значение
выходного
напряжения |
В
|
±10
|
| Пределы
допускаемой
погрешности
установки
выходного
постоянного и
переменного
напряжения |
|
±(0,2 % + 10 мВ)
|
| Коэффициент
гармоник
генерируемого
синусоидального
сигнала |
%
|
0,1
|
| |
Цифровой
вход/выход
|
|
| Цифровой вход |
бит
|
8
|
| Цифровой выход |
бит
|
8
|
| Тип логики
цифрового
входа/выхода |
|
TTL
|
| |
Дополнительные
характеристики
|
|
| Объем
энергонезависимой
памяти (съемный
флэш-накопитель)* |
Гб
|
до 32
|
| Частота
дискретизации
при записи на
флэш-накопитель
по каналу* |
кГц
|
50
|
| Время записи на
флэш-накопитель
по всем каналам
при максимальной
частоте* |
часов
|
10,8
|
| Скорость обмена
по шине
Ethernet* |
Мбит/с
|
100
|
| Скорость обмена
по шине
HighSpeed USB
2.0 |
Мбит/с
|
480
|
| Габаритные
размеры |
мм
|
280 х 160 х 75
|
| Вес |
кг
|
0,8
|
| Возможность
синхронизации с
другими
анализаторами
спектра |
|
есть
|
| * функция
флэш-накопителя
и интерфейс
Ethernet
являются опциями |
|
|
ОСОБЕННОСТИ
Анализатор спектра ZET 017-U4 внесен в Госреестр средств
измерений под № 39236-08.
Тип анализаторов спектра ZET 017-U4 зарегистрирован в
специальной части Федерального информационного фонда по
обеспечению единства измерений под учетным номером 2508.
Тип анализаторов спектра ZET 017 допущен к применению в
республике Казахстан (сертификат № 6443)
Анализатор спектра А17-U4 внесен в Госреестр средств
измерений под № 24718-03.
- Высокая точность измерений и анализа
сигналов;
- Предназначен для измерения параметров
спектральных составляющих сигнала,
корреляционной структуры сигналов;
- Генерация электрических сигналов с
нормированными метрологическими параметрами;
- Позволяет одновременно запускать несколько
программ анализа и отображения сигналов;
- Одновременный опрос всех каналов системы;
- Возможность обработки сигналов в реальном
масштабе времени, а также обработки
записанных временных реализаций;
- Возможность решения широкого круга задач
измерения сигналов и диагностики оборудования
при небольших габаритах и малом весе;
- Подключение к ПК по шине USB 2.0 или по
интерфейсу Ethernet;
- Встроенный усилитель для датчиков со
встроенной электроникой;
- Позволяет подключать вибродатчики и микрофоны
стандарта ICP (IEPE) без промежуточных
усилителей;
- Возможность подключения интеллектуальных
датчиков TEDS, поддерживающих стандарт
подключения IEEE 1451.4;
- Функционирование в автономном режиме (без
участия ПК) в режиме регистратора сигналов;
- Запись результатов на съемный накопитель до 32
Гб;
- При помощи проводной и беспроводной локальной
сети можно создавать распределенные
многоканальные измерительные комплексы;
- Дополнительная комплектация аксессуарами для
подключения датчиков силы,
ускорения, микрофонов, датчиков с токовым
выходом 4 - 20 мА;
- Возможность подключения до 20 анализаторов
спектра к одному ПК для создания многоканальных
измерительных систем;
- Адаптер для обеспечения беспроводного доступа по
радиоканалу Wi-Fi в режиме реального времени
(опция);
- Питание от сетевого адаптера 220 В → 12 В, также
питание анализатора может осуществляться по
проводам локальной сети;
- Возможно горизонтальное или вертикальное
исполнение анализатора

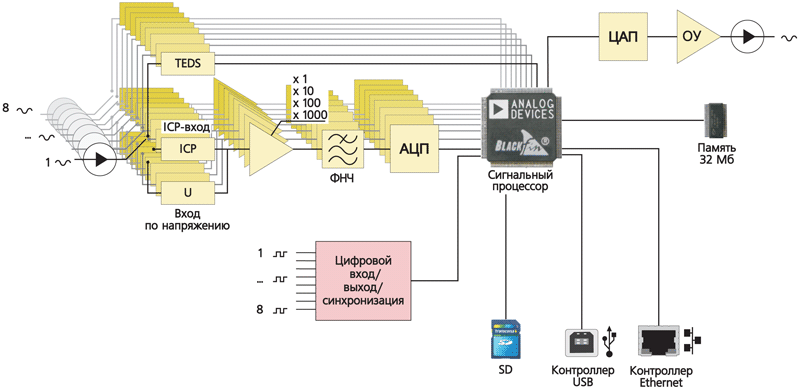

СТРУКТУРНАЯ СХЕМА АНАЛИЗАТОРА СПЕКТРА
