Система управления вибростендами ZET 017-U
ОПИСАНИЕ:
-
программно-аппаратный комплекс на базе анализатора спектра
-
позволяет проводить вибрационные испытания на
электродинамических и гидравлических вибростендах
-
для проведения спектрального, модального и других видов анализа
сигналов
-
для проведения испытаний на воздействие синусоидальной вибрации,
широкополосной случайной вибрации (ШСВ), классического удара,
виброудара
ПРЕИМУЩЕСТВА СИСТЕМЫ УПРАВЛЕНИЯ ВИБРОСТЕНДАМИ ZET 017-U
-
СУВ ZET 017-U внесена
в Госреестр средств измерений под № 49742-12.
-
Полный спектр виброиспытаний.
-
Минимальное участие оператора в проведении испытаний при
максимальной эффективности.
-
Совместимость со всеми типами вибропреобразователей различных
фирм-производителей.
-
Интуитивно понятный интерфейс пользователя.
-
Подробный отчет об испытаниях.
ОПИСАНИЕ СИСТЕМЫ УПРАВЛЕНИЯ ВИБРОСТЕНДАМИ ZET 017-U

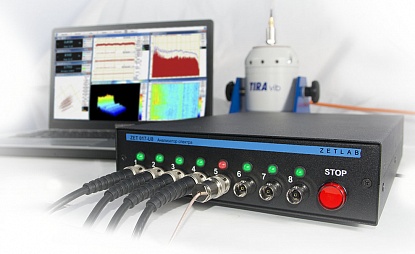

Система управления вибростендами ZET017-U
представляет собой программно-аппаратный комплекс на базе анализатора спектра.
СУВ ZET017-U предназначен для испытаний элементов, аппаратуры и других изделий,
которые в процессе транспортирования или эксплуатации могут подвергаться
воздействию случайной вибрации или вибрации гармонического происхождения. Эти
испытания, в основном, включают в себя воздействие на образец следующих типов
вибрации:
-
Испытания на воздействие синусоидальной вибрации по ГОСТ 28203. Описание
программы. Теория.
-
Испытания на воздействие широкополосной случайной вибрации по
ГОСТ Р 51502. Описание
программы. Теория.
-
Испытания на воздействие классического удара по ГОСТ 28213
(одиночный удар) и ГОСТ 28215 (многократные удары). Описание
программы. Теория.
-
Испытания на воздействие виброудара по ГОСТ РВ 20.39.304. Описание
программы.
-
Расчёт ударных спектров по ГОСТ 8.127-74. Описание
программы. Теория.
-
Имитация воздействия стрелково-пушечного вооружения (СПВ). Описание.
АВТОМАТИЗИРОВАННАЯ СИСТЕМА УПРАВЛЕНИЯ ВИБРОСТЕНДАМИ ZET 017-U
Теперь не нужно долго настраивать и проводить испытания в ручном режиме. Все,
что необходимо сделать — это выбрать режим испытания, задать параметры и нажать
кнопку "Пуск"! Кроме того, данная система существенно дешевле зарубежных
аналогов, представленных на нашем рынке.
Управление стендом осуществляется анализатором спектра с помощью программ ZETLAB
VIBRO: синусоидальный сигнал, широкополосная случайная вибрация, классический
удар, виброудар. В программах задается профиль испытаний, который
воспроизводится на вибростенде и контролируется анализатором спектра по каналу
обратной связи.
Для воздействия на испытываемое изделие вибрации (случайного или гармонического
характера), аналогичной типичному процессу работы оборудования, система
управления вибростендами обеспечивает генерацию управляющего сигнала для
вибростенда в соответствии с заданным пользователем уровнем вибрации, которое
необходимо поддерживать в контрольной точке измерения. Заданный уровень
автоматически поддерживается системой вне зависимости от внешних воздействий на
изделие.
|
Параметр |
Ед. измерения |
Значение |
|
|
|
Технические характеристики
|
|
|
|
Частотный диапазон |
|
3 Гц ... 10 кГц
|
|
Количество измерительных каналов (каналов
обратной связи) |
|
4/8*
|
|
Количество каналов управления |
|
1*
|
|
Интерфейс связи с ПК |
|
USB (стандартная комплектация)
Ethernet** (опция)
|
|
Синусоидальная вибрация
|
|
|
|
Динамический диапазон |
дБ
|
80
|
|
Время цикла |
мс
|
100
|
|
Погрешность измерения частоты |
%
|
не более 0,1
|
|
Погрешность измерения ускорения |
%
|
не более 0,5
|
|
Скорость качания частоты (лин.) |
Гц/мин
|
до 600
|
|
Скорость качания частоты (лог.) |
окт./мин
|
до 10
|
|
Точность поддержания при добротности резонанса
(антирезонанса) не более 50 |
дБ
|
±3
|
|
Точность поддержания при добротности не более 70 |
дБ
|
±6
|
|
Скорость изменения сигнала |
дБ/с
|
не более 10
|
|
Методы контроля |
|
По одному каналу
Среднее по нескольким каналам
Максимальное по нескольким каналам
|
|
Методы измерения |
|
Амплитудный
СКЗ
Селективный
|
|
Фильтр нижних частот |
|
Есть
|
|
Широкополосная случайная вибрация
|
|
|
|
Динамический диапазон сигнала |
дБ
|
60
|
|
Время цикла |
с
|
1
|
|
Разрешение по частоте |
Гц
|
от 6 до 1
|
|
Точность поддержания |
дБ
|
±3
|
|
Методы контроля |
|
По одному каналу
Среднее по нескольким каналам
Максимальное по нескольким каналам
|
|
Классический удар
|
|
|
|
Длительность удара |
мс
|
от 0,1 до 30
|
|
Частота ударов |
ударов в минуту
|
от 1 до 120
|
|
Количество ударов |
|
от 1 до 100 000
|
|
Отклонение амплитуды удара |
%
|
не более 5
|
|
Отклонение длительности удара |
%
|
не более 5
|
|
Фильтр нижних частот |
|
Есть
|
|
Типы ударных импульсов |
|
Синусоидальный
Треугольный
Прямоугольный
Пилообразный
Трапецеидальный
|
|
Виброудар
|
|
|
|
Длительность удара |
|
от 10 мс до 4 с
|
|
Частота ударов |
ударов в минуту
|
от 15 до 1200
|
|
Количество ударов |
|
от 1 до 100 000
|
|
Другие функции
|
|
|
|
Дополнительные возможности |
|
Полосовой фильтр
Таблица дисперсий ускорения
Расчёт и синтез ударного спектра
Имитация стрелково-пушечного вооружения
|
|
Комплект поставки
|
|
|
|
Базовый комплект поставки |
|
Контроллер ZET 017-U
ПО ZETLAB
VIBRO
Акселерометры ВС 110 и/или ВС 111
Магнитные крепежи и восковая мастика.
|
|
Стоимость
|
|
|
|
СУВ ZET 017-U 4 канала |
|
710 000 ₽
|
|
СУВ ZET 017-U 8 каналов |
|
803 462 ₽
|
|
* возможно увеличение количества каналов за
счёт синхронизации нескольких модулей |
|
|
|
** при подключении анализатора по Ethernet
время задержки реакции системы возрастает на
порядок по сравнению с подключением по USB, и
система может не отработать изделия с
резонансами или профиль с резким перепадом
уровня. Числа в таблице приведены для
анализатора, подключенного по USB. |
|
