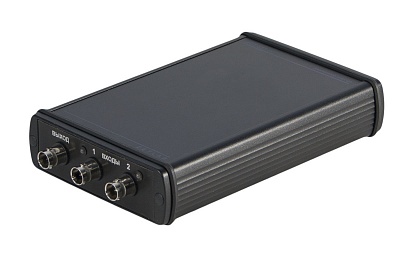

Анализатор спектра ZET 017-U2
ОПИСАНИЕ:
-

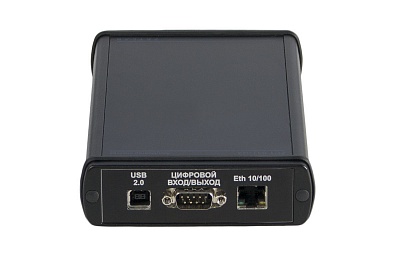

питание по шине USB или Ethernet;
-
интерфейс для связи с компьютером USB 2.0, Ethernet, Wi-Fi;
-
2 измерительных канала;
-
частотный диапазон до 20 кГц;
-
встраиваемый флэш-накопитель (до 8 Гб) позволяет проводить
запись автономно, без компьютера.
ПРЕИМУЩЕСТВА
- Высокая точность измерений и
регистрации сигналов;
- Незаменим при необходимости
проведения различного рода
испытаний, не допускающих
использование стационарной
измерительной аппаратуры;
- Предназначена для измерения
параметров спектральных
составляющих сигналов с
различных датчиков,
корреляционной структуры
сигналов;
- Выполняет генерацию
электрических сигналов с
нормированными метрологическими
параметрами;
- Измеряет уровень шума и уровень
вибрации в 1/3-октавных полосах,
что позволяет использовать его в
качестве виброметра и шумомера;
- Возможность обработки сигналов в
реальном масштабе времени, а
также обработки записанных
временных реализаций;
- Входит в состав портативного
течеискателя ZETCORR
(локализация утечек в напорных
трубопроводах и выявление
несанкционированных
подключений);
- Подключение к ПК по шине USB
2.0, Ethernet, Wi-Fi;
- Может функционировать автономно
и регистрировать сигналы на
встраиваемый флэш-накопитель;
- Встроенный усилитель,
флеш-накопитель;
- Съемный накопитель до 32 Гб
служит для работы в качестве
сборщика данных в автономном
режиме, для последующей
обработки на ПК;
- Позволяет подключать
вибродатчики и микрофоны
стандарта ICP (IEPE) без
промежуточных усилителей;
- Возможность подключения
интеллектуальных датчиков TEDS,
поддерживающих стандарт
подключения IEEE 1451.4;
- Дополнительная комплектация
аксессуарами для подключения
датчиков силы, ускорения,
микрофонов, датчиков с токовым
выходом 4 - 20 мА;
- Малый вес и габариты позволяет
использовать его в
труднодоступных местах при
диагностике вращающихся
механизмов, зубчатых передач,
подшипников и турбин;
- Небольшие габариты 115х180х35
мм, вес 400 г.
ОСНОВНЫЕ ОБЛАСТИ ПРИМЕНЕНИЯ
- Измерение и нормирование уровней
шума и уровней вибрации
- Диагностика подшипников,
контроль и диагностика зубчатых
передач, роторов и турбин
- Поверка вибродатчиков и
микрофонов
- Автономные измерения в полевых
условиях
- Непрерывный мониторинг состояния
механизмов
- Гидроакустические измерения
ОСНОВНЫЕ ФУНКЦИИ АНАЛИЗАТОРА СПЕКТРА
- Измерение уровней сигнала в
октавных полосах
- Измерение уровней сигнала в
равномерных спектральных полосах
- Генерация сигналов различной
формы, амплитуды и частоты
- Анализ нелинейных искажений
- Фильтрация сигналов
- Модальный анализ
- Порядковый анализ
- Долговременная регистрация
параметров сигналов
ОСОБЕННОСТИ
Анализатор спектра ZET 017-U2 внесен в Госреестр средств
измерений под № 39236-08.
Тип анализаторов спектра ZET 017-U2 зарегистрирован в
специальной части Федерального информационного фонда по
обеспечению единства измерений под учетным номером 2508.
Тип анализаторов спектра ZET 017 допущен к применению в
республике Казахстан (сертификат № 6443).
Анализатор спектра А17-U2 внесен в Госреестр средств
измерений под № 24718-03.
| Параметр |
Ед. измерения |
Значение |
|
| Количество
измерительных
каналов |
|
2
|
| Частотный
диапазон |
Гц
|
до 20 000
|
| |
Аналоговый
вход (АЦП)
|
|
| Количество
аналоговых
входов |
|
2
|
| Количество
разрядов АЦП |
|
24
|
| Частотные
диапазоны
одновременно
анализируемых
сигналов |
Гц
|
DC...2, DC...20,
DC...200,
DC...2 000,
DC...20 000
|
| Антиэлайзинговая
фильтрация
сигналов |
кГц
|
до 50
|
| Максимальное
входное
напряжение при
единичном
коэффициенте
усиления |
В
|
±10
|
| Программируемые
коэффициенты
усиления |
|
1, 10, 100
|
| Динамический
диапазон |
дБ
|
130
|
| Идентичность
каналов в полосе
пропускания |
%
|
0,5
|
| Межканальная
разность фаз |
|
1° на 10 кГц
|
| Уровень
собственных
шумов во всей
полосе
пропускания при
максимальном
коэффициенте
усиления,
приведенный к
входу |
мкВ
|
< 5
|
| |
Аналоговый
выход (ЦАП)
|
|
| Количество
аналоговых
выходов |
|
1
|
| Количество
разрядов ЦАП |
|
24
|
| Диапазон частот
генерируемого
синусоидального
сигнала |
Гц
|
3...25 000
|
| Предел
допускаемой
относительной
погрешности
установки
частоты |
%
|
±0,1
|
| Максимальное
значение
выходного
напряжения |
В
|
±10
|
| Пределы
допускаемой
погрешности
установки
выходного
постоянного и
переменного
напряжения |
|
±(0,2 % + 10 мВ)
|
| Коэффициент
гармоник
генерируемого
синусоидального
сигнала |
%
|
0,1
|
| Выходное
сопротивление |
Ом
|
50
|
| Максимальный
выходной ток |
мА
|
20
|
| |
Цифровой
вход/выход
|
|
| Цифровой вход |
бит
|
8
|
| Цифровой выход |
бит
|
8
|
| Тип логики
цифрового
входа/выхода |
|
TTL
|
| |
Дополнительные
характеристики
|
|
| Объем
энергонезависимой
памяти
(встроенный
флэш-накопитель)* |
Гб
|
до 8
|
| Частота
дискретизации
при записи на
флэш-накопитель
по каналу* |
кГц
|
50
|
| Время записи на
флэш-накопитель
по всем каналам
при максимальной
частоте* |
часов
|
43,2
|
| Скорость обмена
по шине
Ethernet* |
Мбит/с
|
100
|
| Скорость обмена
по шине
HighSpeed USB
2.0 |
Мбит/с
|
480
|
| Габаритные
размеры |
мм
|
180 х 115 х 35
|
| Вес |
кг
|
0,4
|
| Возможность
внешней
синхронизации и
запуска по
цифровому
разъему |
|
есть
|
| * функция
флэш-накопителя
и интерфейс
Ethernet
являются опциями |
|
|

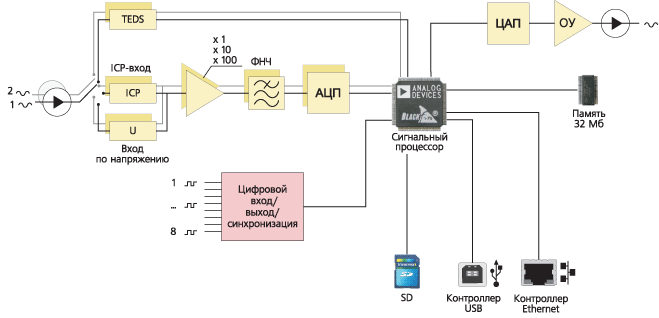

СТРУКТУРНАЯ СХЕМА АНАЛИЗАТОРА СПЕКТРА ZET 017-U2
|
