ZET 110 Шумомер-виброметр / Функциональная аппаратура / Каталог продукции
  • Описание
  • Технические данные
Наименование:
ZET 110

Тип:
Шумомер-виброметр

ТУ:


Краткое тех. описание:
При подключении ZET 110 к ПЭВМ по шине USB 2.0 он превращается в полноценный анализатор спектра, при помощи которого можно проводить спектральную обработку, измерять электрические параметры сигналов

Цена ZET 110:
Уточняйте по телефону или через обратную связь.

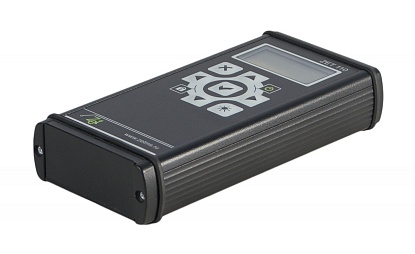

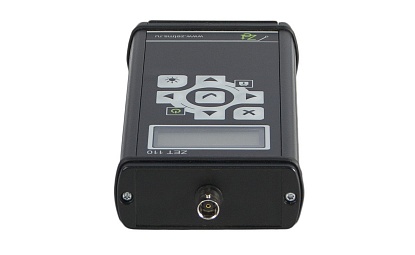

Шумомер-виброметр ZET 110



ОПИСАНИЕ:
  • динамический диапазон 90 дБ;

  • 1 измерительный канал;

  • частотный диапазон в режиме шумомера до 20 кГц;

  • частотный диапазон в режиме регистратора данных до 200 кГц;

  • частотный диапазон в режиме виброметра до 2 кГц;

  • имеет возможность подключать вибродатчики, микрофоны, датчики пульсации с питанием ICP

  • встраиваемый флэш-накопитель 2 Гб позволяет проводить запись автономно, без компьютера.

  • интерфейс для связи с компьютером USB 2.0;

При подключении ZET 110 к ПЭВМ по шине USB 2.0 он превращается в полноценный анализатор спектра, при помощи которого можно проводить спектральную обработку, измерять электрические параметры сигналов. Все записанные сигналы становятся доступными для обработки всеми средствами программного обеспечения ZETLab. Сигналы измеряются и анализируются с высокой точностью. Встроенный усилитель стандарта ICP позволяет напрямую подключать вибродатчики и микрофоны с выходом стандартов ICP и IEPE. Для работы данного устройства не требуется внешнего источника питания. Все, что необходимо - это ПЭВМ с шиной USB 2.0. Время непрерывной работы с сохранением технических характеристик: не менее 8 ч. Возможность обработки сигналов в реальном масштабе времени, а также обработки записанных временных реализаций.РЕЖИМ "ШУМОМЕР" ZET 110 в режиме "шумомер" может применяться для:
  • оценки влияния звука на человека на производстве и в жилых и общественных зданиях;
  • определения акустических характеристик механизмов и машин;
  • научных исследований.
РЕЖИМ "ВИБРОМЕТР" ZET 110 в режиме "виброметр" может применяться для определения источников и характеристик вибрации:
  • на рабочих местах, в помещениях жилых и общественных зданий, на территории жилой застройки на соответствие требованиям санитарных норм;
  • при исследовании, испытаниях и эксплуатации машин и механизмов;
  • при разработке и контроле качества изделий.
ОСОБЕННОСТИ Виброметр, шумомер и регистратор данных ZET 110 представляет собой 1-канальный прибор с жидкокристаллическим экраном и клавиатурой. ZET 110 предназначен для измерения параметров сигналов с различных датчиков, измерения уровней шума и уровней вибрации, отображения измеряемых параметров на экране и непрерывной записи сигналов во встроенную энергонезависимую память объемом до 2 Гб. Модульность внутреннего построения позволяет выпускать данный прибор для различных применений:
  • сейсмограф - с полосой частотного анализа до 100 Гц;
  • виброметр - с полосой до 2 кГц;
  • шумомер - с полосой до 25 кГц;
  • акустический и гидроакустический измеритель - с полосой до 100 кГц (вариант исполнения).
Дополнительно ZET 110 может комплектоваться аксессуарами для подключения различных датчиков: датчиков силы, ускорения, микрофонов, датчиков со стандартным токовым выходом 4...20 мА. ZET 110 имеет возможность автономной работы в режиме регистрации сигналов на встроенный накопитель объемом до 2 Гб.БАЗОВАЯ КОМПЛЕКТАЦИЯ

В базовую комплектацию шумомера-виброметра входит:

  • Шумомер ZET 110;
  • Кабель USB 2.0;
  • Аккумулятор и зарядное устройство;
  • Кабель BNC-BNC;
  • Диск с ПО ZETLab для виброметра-шумомера (требования к компьютеру);
  • Руководство по эксплуатации
Параметр Ед. измерения Значение


Аналоговый вход (АЦП)

Количество аналоговых входов по напряжению и ICP

1

Тип входа

ICP/по напряжению

Входное сопротивление

кОм

100

Частотные диапазоны одновременно анализируемых сигналов

Гц

до 200 000

Максимальная частота преобразования по каналу

кГц

500

Количество разрядов АЦП

16

Антиэлайзинговая фильтрация сигналов

кГц

до 20

Максимальное входное напряжение при единичном коэффициенте усиления

В

±8,3

Программируемые коэффициенты усиления

дБ

20, 40, 60*

Динамический диапазон при частотном диапазоне до 100 Гц

дБ

126

Динамический диапазон при частотном диапазоне до 1 кГц

дБ

116

Динамический диапазон при частотном диапазоне до 10 кГц

дБ

106

Динамический диапазон при частотном диапазоне до 100 кГц

дБ

96

Уровень собственных шумов во всей полосе пропускания при максимальном коэффициенте усиления, приведенный к входу

мкВ

5

Для режимов "виброметр" и "шумомер" исключен коэффициент усиления 60 дБ



Дополнительные характеристики

Объем встроенной энергонезависимой памяти

Гб

до 2

Скорость обмена по шине HighSpeed USB 2.0

Мбит/с

480

Габаритные размеры

мм

80 х 180 х 35

Вес

кг

0,46

Графический дисплей

ЖКИ с подсветкой

98х32 точек, 15х43 мм

Потребление прибора, не более

Вт (с подсветкой/без подсветки)

1,6/1,75



Характеристики в режиме "шумомер"

Частота входного сигнала

Гц

20...12500

Детекторы

ПИК, Leq

Частотные характеристики

А, С, Лин

Временные характеристики

S, F, Imp

Пиковый детектор

MAX, MIN



Динамические диапазоны в режиме "шумомер"

Частотная характеристика А

Д1: 60‑135; Д2: 40‑120; Д3: 25‑100; Д4: 25‑135.

Частотная характеристика С

Д1: 60‑135; Д2: 40‑120; Д3: 25‑100; Д4: 25‑135.

Частотная характеристика Лин

Д1: 60‑135; Д2: 40‑120; Д3: 30‑100; Д4: 30‑135.



Характеристики в режиме "виброметр"

Частота входного сигнала

Гц

1...1250

Корректирующие фильтры

НР1, НР3, НР10, Vel1, Vel3, Vel10, Dil1, Dil3, Dil10, MF-Vel, Wb, Wc, Wd, We, Wj, Wk, Wm, Fk, Fm, Wh, Fh

Динамический диапазон

дБ

40...140

Детекторы

Пик, СКЗ, Leq

Пиковый детектор

MAX, MIN



Динамические диапазоны в режиме "виброметр"

Частотная характеристика Fk

Д1: 15‑90; Д2: 30‑110; Д3: 50‑125; Д4: 15‑125.

Количество измерительных каналов

1

Частотный диапазон

Гц

до 200 000

Динамический диапазон

дБ

96, 106, 116, 126

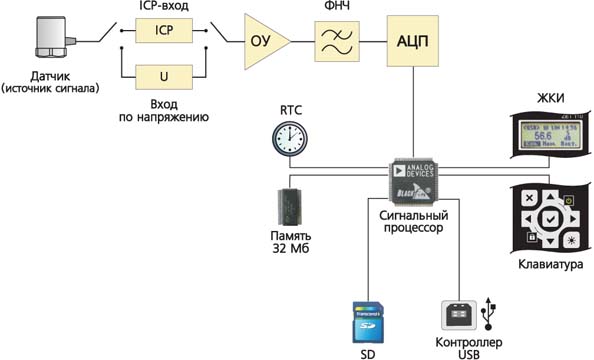

СТРУКТУРНАЯ СХЕМА ШУМОМЕРА-ВИБРОМЕТРА-РЕГИСТРАТОРА ДАННЫХ ZET 110 Функциональная схема ZET 110 показана ниже. Сигнал с датчика поступает через вход ICP на усилитель с программно-управляемым коэффициентом усиления (ОУ), который определяет диапазон измерений. Диапазон настраивается в меню прибора. Между усилителем и АЦП присутствует аналоговый фильтр низких частот (ФНЧ) для исключения перекрытия спектров при дискретизации (антиалайзинговый фильтр). Далее сигнал оцифровывается с помощью 16-разрядного аналого-цифрового преобразователя (АЦП) параллельного типа и передается в цифровой сигнальный процессор. Дальнейшая фильтрация осуществляется с помощью цифровых фильтров. Интерфейс с пользователем реализуется с помощью клавиатуры и жидкокристаллического индикатора (ЖКИ). Запись сигнала сначала производится во внутреннюю память устройства, а после переписывается на SD карту. Часы реального времени (real time clock – RTC) осуществляют привязку записей во времени. C помощью интерфейса HS USB производится связь с персональным компьютером.
