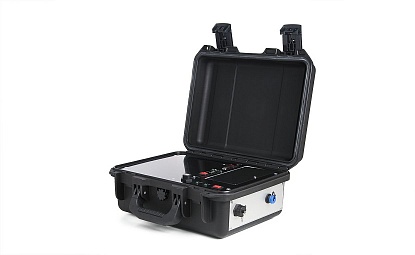

Сейсмостанция ZET 048-E (4 КАНАЛА)



ОПИСАНИЕ:
  • 4 измерительных канала;

  • частотный диапазон 1000 Гц при частоте дискретизации 2500 Гц;

  • динамический диапазон: 124 дБ (при 50 отсчетах в секунду) и 120 дБ (при 250 отсчетах в секунду);

  • контроль сейсмокосы;

  • контроль питания сейсмоприемников;

  • бездемонтажная калибровка датчиков.

Регистратор сейсмический цифровой ZET 048-Е (сейсмостанция) - модуль цифрового преобразования с разрешающей способностью 24 разряда, обеспечивающий высокое качество и надежность преобразования сигналов 4 и более сейсмических каналов.

Оцифровка по каждому каналу производится независимой микросхемой аналого-цифрового преобразования. Обработка оцифрованных сигналов осуществляется с помощью полнофункционального программного обеспечения ZETLab.

ОСОБЕННОСТИ

Сейсмостанция ZET 048-Е является средством измерения на территории РФ № 48742-11 в реестре.

ОПЦИИ:
  • Ноутбук (стандартный или промышленный);
  • Возможность выбора типа исполнения корпуса: экспедиционное, интегрированное, скважинное;
  • Интерфейсы высокоскоростных передач данных;
  • Возможность подключения сейсмостанция к SCADA системам в качестве ОРС-клиента (прием данных от сервера), ОРС-сервер (передача данных клиенту).
ОБЛАСТИ ПРИМЕНЕНИЯ:
  • Мониторинг сейсмической активности;
  • Обследование технического состояния строительных конструкций;
  • Определение параметров сейсмических сигналов;
  • Построение сейсмических локаторов.
Параметр Ед. измерения Значение
Количество измерительных каналов

4

Тип входных каналов

дифференциальные

Частотный диапазон (полоса пропускания), при частоте дискретизации 2500 Гц

Гц

1000

Частотный диапазон

Гц

1000

Разрядность АЦП

бит

24

Максимальный входной диапазон (Vin+ – Vin-)

В

-10...+10

Максимальный входной диапазон инвертирующего/неинвертирующего входов

В

-5...+5

Эквивалентный уровень собственных шумов (при частоте дискретизации 50 Гц), не более

мкВ

4

Динамический диапазон

дБ

124 (при 50 отсчетах в секунду); 120 (при 250 отсчетах в секунду)

Входное сопротивление аналогового тракта

кОм

100

Входная емкость аналогового тракта, не более

pF

10

Потребляемая мощность

Вт

0,6

Скорость обмена по шине HighSpeed USB 2.0

Мбит/с

480

Скорость обмена по шине Ethernet

Мбит/с

100

Объем встроенной энергонезависимой памяти (карта памяти SD)

Гб

до 32

Частота дискретизации при записи на накопитель по каналу

кГц

2,5

Время записи SD-карту объемом 32 Гб по 4 каналам при частоте дискретизации 500 Гц

ч

более 1000

Скорость чтения с SD-карты (по USB)

кБит/с

до 800

Время выхода приемника GPS в режим

мин

от 2 до 15

Индикация синхронизации по GPS

есть

Точность работы тактового генератора

ppm

0,1

Назначенная наработка на отказ, не менее

ч

8 000

Средний срок службы, не менее

лет

10

ПОДКЛЮЧЕНИЕ ДАТЧИКОВ К СЕЙСМОСТАНЦИИ ZET 048-Е:
  • Подключение сейсмоприемников, акселерометров, велосиметров, датчиков перемещения;
  • Контроль питания датчиков и подключенных устройств;
  • Возможность подачи внешнего калибровачного сигнала на датчики для проведения поверки без демонтажа.
ОБРАБОТКА СИГНАЛОВ ZET 048-Е:
  • Интуитивно понятный интерфейс программного обеспечения поставляемого по умолчанию;
  • Алгоритмы выделения событий – STA/LTA;
  • 3-D визуализация местности с размеченным расположением датчиков;
  • Конвертация данных в различные форматы (в т.ч. SEG-Y).
РАБОТА СЕЙСМОСТАНЦИИ В НЕПРЕРЫВНОМ РЕЖИМЕ:
  • Параллельный выход потоков непрерывного сигнала и выделенных событий;
  • Выдача сигнала типа "сухой контакт" по превышению уровня;
  • Возможность создания многоканальных распределенных систем, работающих в системе единого времени;
  • Возможность синхронизации времени согласно протоколу PTP (стандарта IEEE 1588);
  • Синхронизация тактовой частоты оцифровки сигналов по спутниковой системе Глонасс/GPS;
  • Привязка к местности сейсморегистратора с помощью GPS устройств;
  • "Горячая" замена SD карт памяти для организации непрерывной записи;
РАБОТА СЕЙСМОСТАНЦИИ В АВТОНОМНОМ РЕЖИМЕ:
  • Съемная двойная карта памяти до 32 Гб каждая;
  • Пороговый и внешний запуск;
  • Синхронизация начала записи по спутниковой системе Глонасс/GPS;
  • Возможность выбора сохраненных событий.
В БАЗОВЫЙ КОМПЛЕКТ ПОСТАВКИ СЕЙСМОСТАНЦИИ ВХОДЯТ:  - Кабель USB;
 - Кабель Ethernet;
 - Кабель BNC-BNC 2 м;
 - Карта памяти для записи (32 Гб);
 - GPS-антенна + соединительный кабель;
 - CD-диск с программным обеспечением, руководством по эксплуатации, технической документацией;
 - Зарядное устройство;
 - Паспорт изделия.
