Описание
Технические данные

Наименование:
ZET 048-E (8 каналов)

Тип:
Сейсмостанция

ТУ:
–

Краткое тех. описание:
–

Цена ZET 048-E (8 каналов):
Уточняйте по телефону или через обратную связь.

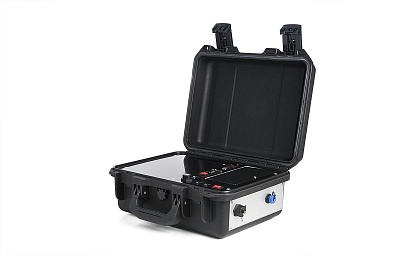

СЕЙСМОСТАНЦИЯ ZET 048-E (8 КАНАЛОВ)

ОПИСАНИЕ:

8 измерительных каналов;
частотный диапазон 1000 Гц при частоте дискретизации 2500 Гц;
динамический диапазон: 124 дБ (при 50 отсчетах в секунду) и 120 дБ (при 250 отсчетах в секунду);
контроль сейсмокосы;
контроль питания сейсмоприемников;
бездемонтажная калибровка датчиков.

Регистратор сейсмический цифровой ZET 048-Е (сейсмостанция) - модуль цифрового преобразования с разрешающей способностью 24 разряда, обеспечивающий высокое качество и надежность преобразования сигналов 4 и более сейсмических каналов.

Оцифровка по каждому каналу производится независимой микросхемой аналого-цифрового преобразования. Обработка оцифрованных сигналов осуществляется с помощью полнофункционального программного обеспечения ZETLab.

ОСОБЕННОСТИ

Сейсмостанция ZET 048-Е является средством измерения на территории РФ № 48742-11 в реестре.

ОПЦИИ:

Ноутбук (стандартный или промышленный);
Возможность выбора типа исполнения корпуса: экспедиционное, интегрированное, скважинное;
Интерфейсы высокоскоростных передач данных;
Возможность подключения сейсмостанция к SCADA системам в качестве ОРС-клиента (прием данных от сервера), ОРС-сервер (передача данных клиенту).

ОБЛАСТИ ПРИМЕНЕНИЯ:

Мониторинг сейсмической активности;
Обследование технического состояния строительных конструкций;
Определение параметров сейсмических сигналов;
Построение сейсмических локаторов.

Параметр	Ед. измерения	Значение

Количество измерительных каналов		8
Тип входных каналов		дифференциальные
Частотный диапазон (полоса пропускания), при частоте дискретизации 2500 Гц	Гц	1000
Частотный диапазон	Гц	1000
Разрядность АЦП	бит	24
Максимальный входной диапазон (Vin+ – Vin-)	В	-10...+10
Максимальный входной диапазон инвертирующего/неинвертирующего входов	В	-5...+5
Эквивалентный уровень собственных шумов (при частоте дискретизации 50 Гц), не более	мкВ	4
Динамический диапазон	дБ	124 (при 50 отсчетах в секунду); 120 (при 250 отсчетах в секунду)
Входное сопротивление аналогового тракта	кОм	100
Входная емкость аналогового тракта, не более	pF	10
Потребляемая мощность	Вт	1
Скорость обмена по шине HighSpeed USB 2.0	Мбит/с	480
Скорость обмена по шине Ethernet	Мбит/с	100
Объем встроенной энергонезависимой памяти (карта памяти SD)	Гб	до 32
Частота дискретизации при записи на накопитель по каналу	кГц	2,5
Время записи SD-карту объемом 32 Гб по 4 каналам при частоте дискретизации 500 Гц	ч	более 1000
Скорость чтения с SD-карты (по USB)	кБит/с	до 800
Время выхода приемника GPS в режим	мин	от 2 до 15
Индикация синхронизации по GPS		есть
Точность работы тактового генератора	ppm	0,1
Назначенная наработка на отказ, не менее	ч	8 000
Средний срок службы, не менее	лет	10

ПОДКЛЮЧЕНИЕ ДАТЧИКОВ К СЕЙСМОСТАНЦИИ ZET 048-Е:

Подключение сейсмоприемников, акселерометров, велосиметров, датчиков перемещения;
Контроль питания датчиков и подключенных устройств;
Возможность подачи внешнего калибровачного сигнала на датчики для проведения поверки без демонтажа.

ОБРАБОТКА СИГНАЛОВ ZET 048-Е:

Интуитивно понятный интерфейс программного обеспечения поставляемого по умолчанию;
Алгоритмы выделения событий – STA/LTA;
3-D визуализация местности с размеченным расположением датчиков;
Конвертация данных в различные форматы (в т.ч. SEG-Y).

РАБОТА СЕЙСМОСТАНЦИИ В НЕПРЕРЫВНОМ РЕЖИМЕ:

Параллельный выход потоков непрерывного сигнала и выделенных событий;
Выдача сигнала типа "сухой контакт" по превышению уровня;
Возможность создания многоканальных распределенных систем, работающих в системе единого времени;
Возможность синхронизации времени согласно протоколу PTP (стандарта IEEE 1588);
Синхронизация тактовой частоты оцифровки сигналов по спутниковой системе Глонасс/GPS;
Привязка к местности сейсморегистратора с помощью GPS устройств;
"Горячая" замена SD карт памяти для организации непрерывной записи;РАБОТА СЕЙСМОСТАНЦИИ В АВТОНОМНОМ РЕЖИМЕ:
Съемная двойная карта памяти до 32 Гб каждая;
>Пороговый и внешний запуск;
Синхронизация начала записи по спутниковой системе Глонасс/GPS;
Возможность выбора сохраненных событий.

В БАЗОВЫЙ КОМПЛЕКТ ПОСТАВКИ СЕЙСМОСТАНЦИИ ВХОДЯТ: - Кабель USB;
- Кабель Ethernet;
- Кабель BNC-BNC 2 м;
- Карта памяти для записи (32 Гб);
- GPS-антенна + соединительный кабель;
- CD-диск с программным обеспечением, руководством по эксплуатации, технической документацией;
- Зарядное устройство;
- Паспорт изделия.
