ПРОМЫШЛЕННЫЙ СЕЙСМИЧЕСКИЙ РЕГИСТРАТОР ZET 048-I (4 КАНАЛА)
ОПИСАНИЕ:
-
4 измерительных канала;
-
частотный диапазон 1000 Гц при частоте дискретизации 2500 Гц;
-
динамический диапазон: 124 дБ (при 50 отсчетах в секунду) и 120
дБ (при 250 отсчетах в секунду);
-
контроль сейсмокосы;
-
контроль питания сейсмоприемников;
-
бездемонтажная калибровка датчиков.

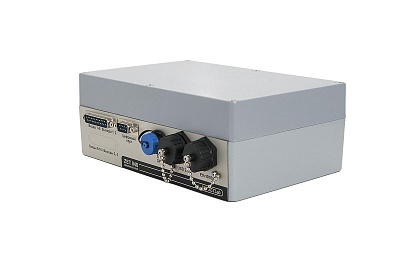

Промышленный сейсмический регистратор ZET
048-I -
высококачественный 24-разрядный модуль цифрового
преобразования сейсмических сигналов.
Одновременный опрос всех каналов осуществляется
независимыми аналого-цифровыми
преобразователями. Многофункциональное
программное обеспечение ZETLAB
SEISMO, входящее в комплект поставки,
позволяет использовать регистратор для решения
широкого круга задач в области сейсморазведки,
диагностики состояния конструкций зданий,
мониторинга сейсмической активности,
осуществления охранной деятельности и т.д.
Благодаря промышленному исполнению,
сейсморегистратор ZET048-I легко
интегрируется в индустриальные системы.
Интерфейс Ethernet и возможность синхронизации
регистраторов позволяют создавать
автоматизированные распределенные системы
мониторинга. Функция выдачи сигналов типа "сухой
контакт" делают незаменимым регистратор в
системах контроля уровня сейсмического
воздействия на трубопроводный транспорт.
ОСОБЕННОСТИ
Сейсмостанция ZET 048-I является средством измерения на
территории РФ № 48742-11 в реестре.
ОСНОВНЫЕ ОСОБЕННОСТИ:
- Параллельный выход потоков непрерывного сигнала
и выделенных событий;
- Выдача сигналов типа "сухой контакт" по
превышению уровня;
- Полный дистанционный контроль датчиков и
подключенных устройств;
- Многофункциональное ПО с интуитивно понятным
интерфейсом.
ВОЗМОЖНОСТИ:
- Создание многоканальных распределенных систем,
работающих в системе единого времени, в т.ч. с
синхронизацией времени согласно протоколу PTP
(стандарт IEEE 1588);
- Подключение сейсмического регистратора ZET048-I
к SCADA системам в качестве ОРС-клиента (прием
данных от сервера), ОРС-сервера (передача данных
клиенту);
- Синхронизация тактовой частоты оцифровки
сигналов по спутниковой системе Глонасс/GPS;
- Привязка к местности сейсморегистратора с
помощью GPS устройств.
ОБЛАСТИ ПРИМЕНЕНИЯ:
- Мониторинг сейсмической активности;
- Обследование технического состояния строительных
конструкций;
- Определение параметров сейсмических сигналов;
- Построение сейсмических локаторов.
|
Параметр |
Ед. измерения |
Значение |
|
|
|
Количество измерительных каналов |
|
4
|
|
Тип входных каналов |
|
дифференциальные
|
|
Частотный диапазон |
Гц
|
1000
|
|
Частотный диапазон (полоса пропускания), при
частоте дискретизации 2500 Гц |
Гц
|
1000
|
|
Разрядность АЦП |
бит
|
24
|
|
Максимальный входной диапазон (Vin+ – Vin-) |
В
|
-10...+10
|
|
Максимальный входной диапазон инвертирующего/неинвертирующего
входов |
В
|
-5...+5
|
|
Эквивалентный уровень собственных шумов (при
частоте дискретизации 50 Гц), не более |
мкВ
|
4
|
|
Динамический диапазон |
дБ
|
124 (при 50 отсчетах в секунду); 120 (при 250
отсчетах в секунду)
|
|
Входное сопротивление аналогового тракта |
кОм
|
100
|
|
Входная емкость аналогового тракта, не более |
pF
|
10
|
|
Потребляемая мощность |
Вт
|
0,6
|
|
Скорость обмена по шине HighSpeed USB 2.0 |
Мбит/с
|
480
|
|
Скорость обмена по шине Ethernet |
Мбит/с
|
100
|
|
|
Параметры работы в автономном режиме
|
|
|
Объем встроенной энергонезависимой памяти (карта
памяти SD) |
Гб
|
до 32
|
|
Частота дискретизации при записи на накопитель
по каналу |
кГц
|
2,5
|
|
Время записи SD-карту объемом 32 Гб по 4 каналам
при частоте дискретизации 500 Гц |
ч
|
более 1000
|
|
Скорость чтения с SD-карты (по USB) |
кБит/с
|
до 800
|
|
|
Параметры синхронизации
|
|
|
Время выхода приемника GPS в режим |
мин
|
от 2 до 15
|
|
Индикация синхронизации по GPS |
|
есть
|
|
Точность работы тактового генератора |
ppm
|
0,1
|
|
|
Параметры надежности
|
|
|
Назначенная наработка на отказ, не менее |
ч
|
8 000
|
|
Средний срок службы, не менее |
лет
|
10
|
ПОДКЛЮЧЕНИЕ ДАТЧИКОВ К СЕЙСМОСТАНЦИИ ZET 048-I
К сейсморегистраторам ZET048-I подключаются
датчики вибрации различных типов: сейсмоприемники, велосиметры, датчики
перемещения. Возможность подачи внешнего калибровочного сигнала позволяет
проводить поверку датчиков без демонтажа.
Функция непрерывного контроля питания датчиков позволяет отслеживать обрывы
связи в режиме реального времени и принимать своевременные меры по их
устранению.
РАБОТА СЕЙСМОСТАНЦИИ В АВТОНОМНОМ РЕЖИМЕ:
Регистратор ZET 048-I комплектуется встроенной картой памяти объемом до
32 Гб для работы в автономном режиме. Запуск может быть инициирован по событию,
по таймеру или по импульсу. Дополнительная опция - синхронизация начала записи
по спутниковой системе Глонасс/GPS. Предусмотрена возможность выбора сохраненных
событий.
В БАЗОВЫЙ КОМПЛЕКТ ПОСТАВКИ СЕЙСМОСТАНЦИИ ВХОДЯТ:
- Кабель USB;
- Кабель Ethernet;
- GPS-антенна + соединительный кабель;
- CD-диск с программным обеспечением, руководством по эксплуатации, технической
документацией;
- Блок питания 5 В (если есть Ethernet);
- Встроенная карта памяти (32 Гб);
- Паспорт изделия.
|
