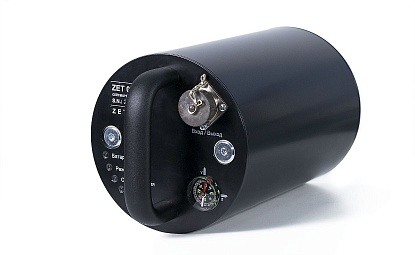

Сейсмостанция ZET 048-C VER. 1 (Сейсмоприемник ВС 1313)
ОПИСАНИЕ:
-
4 измерительных канала;
-
частотный диапазон 1000 Гц при частоте дискретизации 2500 Гц;
-
динамический диапазон: 124 дБ (при 50 отсчетах в секунду) и 120
дБ (при 250 отсчетах в секунду);
-
контроль питания сейсмоприемников;
-
бездемонтажная калибровка датчиков.
-
Скважинное исполнение позволяет закапывать сейсмостанцию ZET
048-C в грунт и применять в неблагоприятных условиях
Сейсмостанция ZET
048-C представляет
собой трехкомпонентный сейсмоприёмник и
24-разрядный измерительный модуль, которые
обеспечивают высокую чувствительность
регистрации сейсмосигналов по трем направлениям
и их аналого-цифровое преобразование
независимыми АЦП.
Программное обеспечение, поставляемое с
сейсмостанцией ZET
048-C, позволяет проводить
полнофункциональный анализ сигналов с
применением различных алгоритмов и визуализацией
результатов в 2-х и 3-х мерном виде.
Сейсмостанция ZET
048-C имеет
встроенный аккумулятор и энергонезависимый
накопитель, что позволяет проводить запись в
автономном режиме для последующего анализа
сигналов на ПК.
Скважинное исполнение сейсмостанции ZET
048-C позволяет
использовать ее в неблагоприятных условиях.
*По предварительному заказу сейсмоприемник
может быть изготовлен с характеристиками из
ряда: чувствительность: 0.2, 0.5, 1.0, 2.0
В/(м·с-2), соответственно уровень
собственных шумов 1·10-4, 4·10-5,
2·10-5, 1·10-5 м/с2 и
максимальное значение измеряемого ускорения 25,
10, 5 и 2.5 м/с2.
ОСОБЕННОСТИ
Сейсмостанция ZET 048-С является средством измерения на
территории РФ № 48742-11 в реестре.
- Взрывозащищенный корпус, малые габариты и вес;
- Встроенный генератор для поверки сейсмоприемника
без демонтажа;
- Непрерывный контроль питания;
- Синхронизация тактовой частоты оцифровки
сигналов по спутниковой системе Глонасс/GPS;
- Привязка к местности сейсморегистратора с
помощью GPS устройств.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВСТРОЕННОГО СЕЙСМОПРИЁМНИКА ВС 1313
| Характеристика |
Ед. изм |
Значение |
| Измеряемый параметр |
|
виброускорение |
| Чувствительность (коэффициент
преобразования)* |
В/(м·с-2) |
0,5 |
| Предельное отклонение
коэффициента преобразования от
номинального значения |
% |
±10 |
| Частотный диапазон |
Гц |
0,3 - 400 |
| Расширенный частотный диапазон |
Гц |
0,1 - 400 |
| Неравномерность АЧХ |
дБ |
±3 (<0,4 Гц)
±1 (0,4-300 Гц)
±3 (>300 Гц) |
| Нелинейность амплитудной
характеристики, не более |
% |
±10 |
| Основная относительная
погрешность, не более |
% |
±10 (<1,0 Гц)
±4 (1-100 Гц)
±10 (>300 Гц) |
| Дополнительная погрешность,
вызванная изменением температуры
окружающей среды, не более |
%/°С |
±0,1 |
| Максимальное значение
измеряемого ускорения, не менее |
м/с2 |
20 |
| Уровень СКЗ собственных шумов,
не более |
м/с2 |
4·10-6 |
| Коэффициент преобразования в
поперечном направлении, не более |
% |
5 |
| Собственная частота
механического резонанса, не
менее |
Гц |
900 |
| Встроенная система возбуждения
чувствительного элемента с
помощью актюатора |
|
определяется при заказе |
| Коэффициент нелинейных
искажений, не более |
% |
±0,5 (при выходном напряжении 1
В)
±1,0 (при максимальном значении
измеряемого параметра) |
| Коэффициент влияния магнитного
поля 10 А/м, не более |
м/с2 |
5·10-5 |
| *По предварительному заказу
сейсмоприемник может быть
изготовлен с характеристиками из
ряда: чувствительность: 0.2,
0.5, 1.0, 2.0 В/(м·с-2),
соответственно уровень
собственных шумов 1·10-4,
4·10-5, 2·10-5,
1·10-5м/с2 и
максимальное значение
измеряемого ускорения 25, 10, 5
и 2.5 м/с2. |
|
Параметр |
Ед. измерения |
Значение |
|
|
|
Количество измерительных каналов |
|
4
|
|
Тип входных каналов |
|
дифференциальные
|
|
Частотный диапазон (полоса пропускания), при
частоте дискретизации 2500 Гц |
Гц
|
1000
|
|
Частотный диапазон |
Гц
|
1000
|
|
Разрядность АЦП |
бита
|
24
|
|
Максимальный входной диапазон (Vin+ – Vin-) |
В
|
-10...+10
|
|
Максимальный входной диапазон инвертирующего/неинвертирующего
входов |
В
|
-5...+5
|
|
Эквивалентный уровень собственных шумов (при
частоте дискретизации 50 Гц), не более |
мкВ
|
4
|
|
Динамический диапазон |
Дб
|
124 (при 50 отсчетах в секунду); 120 (при 250
отсчетах в секунду)
|
|
Входное сопротивление аналогового тракта |
кОм
|
100
|
|
Входная емкость аналогового тракта, не более |
pF
|
10
|
|
Потребляемая мощность |
Вт
|
0,6
|
|
Скорость обмена по шине HighSpeed USB 2.0 |
Мбит/с
|
480
|
|
Скорость обмена по шине Ethernet |
Мбит/с
|
100
|
|
|
Параметры работы в автономном режиме
|
|
|
Объем встроенной энергонезависимой памяти (карта
памяти SD) |
Гб
|
до 32
|
|
Частота дискретизации при записи на накопитель
по каналу |
кГц
|
2,5
|
|
Время записи SD-карту объемом 32 Гб по 4 каналам
при частоте дискретизации 500 Гц |
ч
|
более 1000
|
|
Скорость чтения с SD-карты (по USB) |
кБит/с
|
до 800
|
|
|
Параметры синхронизации
|
|
|
Время выхода приемника GPS в режим |
мин
|
от 2 до 15
|
|
Индикация синхронизации по GPS |
|
есть
|
|
Точность работы тактового генератора |
ppm
|
0,1
|
|
|
Параметры надежности
|
|
|
Назначенная наработка на отказ, не менее |
ч
|
8 000
|
|
Средний срок службы, не менее |
лет
|
10
|
|
Степень защиты от попадания пыли и влаги |
|
IP68
|
|
Рабочий диапазон температур |
°C
|
-10 .. +50
|
|
|
Массогабаритные показатели
|
|
|
Габариты |
мм
|
260 х ∅160
|
|
Масса |
кг
|
6
|
В БАЗОВЫЙ КОМПЛЕКТ ПОСТАВКИ СЕЙСМОСТАНЦИИ ВХОДЯТ:
- Кабель USB;
- Кабель Ethernet;
- GPS-антенна + соединительный кабель;
- CD-диск с программным обеспечением, руководством по эксплуатации, технической
документацией;
- Блок питания 220 В + 12 В;
- Ответная часть разъема 2РМ24КПН19Г1Б1;
- Паспорт изделия.
|
