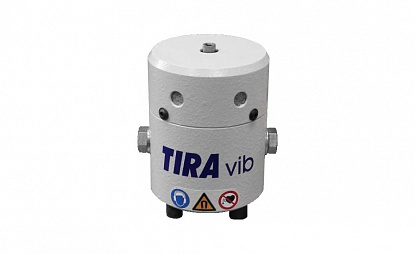

Вибрационный стенд TV 50009
ОПИСАНИЕ:
Электродинамические стенды TV
50009 представляют
собой вибраторы на постоянных магнитах, которые
можно использовать в качестве как мобильных, так
и стационарных систем для имитации вибраций
окружающей среды. Прочная конструкция
обеспечивает длительный срок службы.
Для задания параметров вибрации, воспроизводимой
установкой TV
50009, и анализа сигналов с датчиков
используется контроллер ZET017 (анализатор
спектра со встроенным генератором).
ОБЛАСТИ ПРИМЕНЕНИЯ
- калибровка датчиков вибрации
- модальный анализ структуры
- испытания
установок малого размера
ПРЕИМУЩЕСТВА
- Вибраторы TV
50009 отличаются
высокой осевой жесткостью.
- Применение
магнитов из редкоземельных
металлов позволило снизить вес
стенда, что облегчает работу,
особенно в мобильном варианте.
- Генераторы
вибраций TV
50009 позволяют
проводить испытания в
соответствии с международными
стандартами DIN, ISO, BS, MIL,
IEC и др.
ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ:
- Параметры системы управления
вибростендами
- Взаимосвязь вибровеличин
ОСОБЕННОСТИ
В комплект поставки вибростенда TV
50009 входят:
- Вибратор S 50009
- Усилитель BAA 60
УСЛОВИЯ ПОСТАВКИ
В зависимости от назначения, вибростенды TV
50009 продаются в
составе системы управления вибростендами либо в составе системы
поверки вибродатчиков.
|
Параметр |
Ед. измерения |
Значение |
|
|
|
Вибростенд |
|
TV 50009
|
|
Сила (синусоидальная вибрация) |
Н
|
9
|
|
Частотный диапазон |
Гц
|
2...20 000
|
|
Ускорение (синусоидальная вибрация) |
g
|
60
|
|
Максимальный ход (пик-пик) |
мм
|
3
|
|
Масса загрузки |
кг
|
0,1
|
|
Основная резонансная частота |
Гц
|
>13 000
|
|
Максимальная скорость |
м/с
|
1,5
|
|
Номинальный ток |
А
|
3,8
|
|
Номинальное сопротивление |
Ом
|
4
|
|
Жесткость подвески |
Н/мм
|
4
|
|
Эффективная движущая масса |
кг
|
0,015
|
|

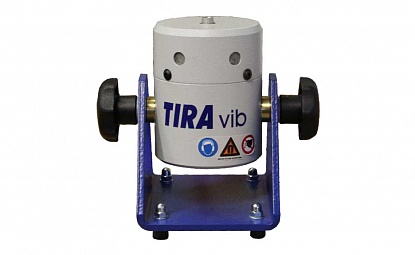

Вес с цапфой |
кг
|
2,2
|
|
Арматура |
мм
|
M4
|
|
