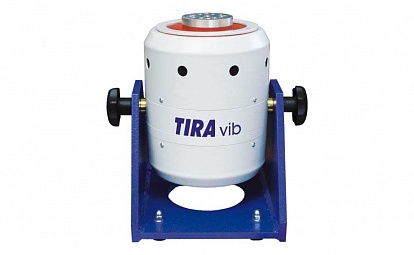

Вибростенд TV 51110
ОПИСАНИЕ:
-
Вибрационный и ударный стенд:
-
F (сила) = 100 H;
-
f (частотный диапазон) = 2...7000 Гц;
-
A (ускорение) = 45 g;
-
S (перемещение) = 13 мм;
-
m (масса загрузки) = 1 кг.
ПРЕИМУЩЕСТВА ВИБРОУСТАНОВОК TV 51110
- Вибраторы TV 51110 отличаются
высокой осевой жесткостью.
- Применение магнитов из
редкоземельных металлов
позволило снизить вес стенда,
что облегчает работу, особенно в
мобильном варианте.
- Генераторы вибраций TV 51110
позволяют проводить испытания в
соответствии с международными
стандартами DIN, ISO, BS, MIL,
IEC и др.
ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ:
- Модальный анализ
- Параметры системы управления
вибростендами
- Взаимосвязь вибровеличин
ОСОБЕННОСТИ
В комплект поставки вибростенда входят:
- Вибратор S 51110
- Усилитель BAA 120
УСЛОВИЯ ПОСТАВКИ
Виброиспытательная система TV
51110 поставляется
с составе одной из систем:
- Система управления вибростендом.
- Система поверки вибродатчиков.
- Система поверки сейсмоприёмников.
В состав каждой системы входит контроллер ZET 017-U4/8,
необходимый набор датчиков и усилителей, а также ПО для
автоматизации испытаний.
|
Параметр |
Ед. измерения |
Значение |
|
|
|
Вибростенд |
|
TV 51110
|
|
Сила (синусоидальная вибрация) |
Н
|
100
|
|
Сила (случайная вибрация) |
Н
|
70
|
|
Частотный диапазон |
Гц
|
2...7000
|
|
Ускорение (синусоидальная вибрация) |
g
|
45
|
|
Ускорение (случайная вибрация) |
g
|
30
|
|
Максимальный ход (пик-пик) |
мм
|
13
|
|
Масса загрузки |
кг
|
1
|
|
Основная резонансная частота |
Гц
|
>6 500
|
|
Максимальная скорость |
м/с
|
1,5
|
|
Номинальный ток |
А
|
5,5
|
|
Номинальное сопротивление |
Ом
|
4
|
|
Жесткость подвески |
Н/мм
|
8
|
|
Эффективная движущая масса |
кг
|
0,23
|
|
Вес с цапфой |
кг
|
12
|
|
Арматура |
мм
|
∅60
|
|
