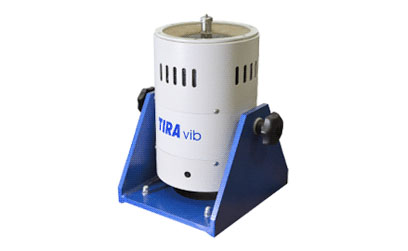

Вибростенд TV 51110-АС

Задача определения передачи вибрации особенно трудоемка в таких областях промышленности, как автомобильная и авиационная. Для проведения таких исследований необходимо множество различных датчиков. По истечении определенного интервала времени точность этих датчиков необходимо проверять, а сами датчики калибровать.

TV 51110-AC - генератор колебаний, который позволяет это сделать! TV51110-AC оснащен специальной системой направляющих и вибрационной системой, выполненной из керамического материала. Его отличительная особенность – возможность использования на очень высокой частоте (верхняя граница рабочего диапазона 25 кГц), поэтому в сочетании с соответствующим измерительным оборудованием он идеально подходит для профессиональной калибровки.

Для задания параметров вибрации, воспроизводимой установкой TV 51110-AC, и анализа сигналов с датчиков используется система управления вибростендами ZET017-U.

Виброустановка TV 51110-AC состоит из вибростенда S 51110-AC и усилителя мощности ВАА 500-Т. Задание и контроль параметров вибрации осуществляется с помощью контроллера ZET 017-U (анализатор спектра со встроенным генератором). Сигнал с выхода контроллера (генератора) поступает на вход вибростенда через усилитель мощности. Датчики, установленные на вибростенде подключаются ко входам контроллера. Управление измерениями осуществляется с помощью программ ZETLAB VIBRO. Для проведения модального анализа и построения ударного спектра применяется программа Модальный анализ.

Дополнительная комплектация может включать ПО "Визуализация испытаний в SCADA ZETVIEW.

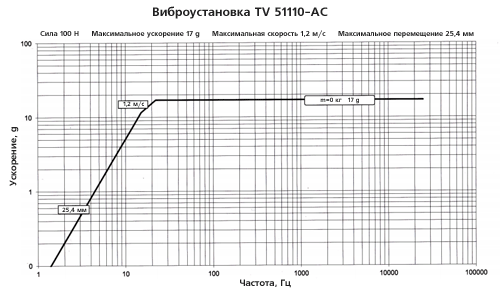

Амплитудно-частотная характеристика виброустановки TV 51110-AC
