TV 51110-M Вибростенд / Функциональная аппаратура / Каталог продукции
  • Описание
  • Технические данные
Наименование:
TV 51110-M

Тип:
Вибростенд

ТУ:


Краткое тех. описание:


Цена TV 51110-M:
Уточняйте по телефону или через обратную связь.

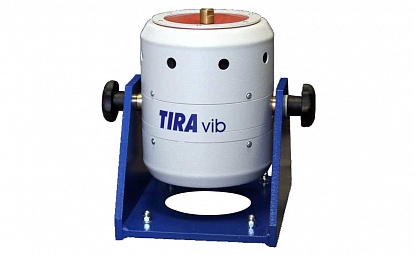

Вибростенд TV 51110-M

ОПИСАНИЕ:
  • Модальный и структурный анализ.

  • F (сила) = 200 H;

  • f (частотный диапазон) = 5...5 000 Гц;

  • S (перемещение) = 13 мм.

Электродинамические вибростенды TV 51110-M разработаны для проведения модального и структурного анализа. Управление испытаниями может осуществляться с помощью системы управления вибростендами ZET017-U.

  • Электронная система управления ТМС позволяет добиться точного совмещения колеблющегося элемента и тестируемого образца.
  • Регулировка исходного положения позволяет смещать положение столика по отношению к объекту.
  • Высокая поперечная жесткость.
  • Прочная конструкция обеспечивает длительный срок службы.
  • Регулируемая осевая жесткость.
  • Высокая поперечная жесткость.
  • Позволяют проводить все типы испытаний, предусмотренные ГОСТ Р 8.568 и для военной приёмки.

Виброиспытательная система TV 51110-M представляет собой вибростенд S 51110-М и усилитель мощности BAA 120. Для проведения испытаний также потребуются датчики вибрации (акселерометры, велосиметры, датчики перемещений) или датчики силы, анализатор спектра ZET017, программное обеспечение и компьютер.

ОСОБЕННОСТИ

В комплект поставки системы TV 51120-M входят:

  • Вибростенд S 51110-М (воспроизведение вибраций)
  • Усилитель BAA 120 (усиление сигнала с генератора на вибростенд)
УСЛОВИЯ ПОСТАВКИ

Вибростенды TV 51120-M поставляются в составе с системой управления на базе контроллера ZET 017-U. Программное обеспечение контроллера ZETLAB VIBRO позволяет имитировать воздействие синусоидальной вибрации, широкополосной случайной вибрации, классического удара, виброудара.

Также в состав ZETLAB VIBRO входит программа "Модальный анализ" для анализа импульсных и переходных характеристик испытуемого образца. Для проведения структурных испытаний рекомендуем приобрести датчик силы и ударный молоток.

Параметр Ед. измерения Значение
Вибростенд

TV 51110-M

Сила (синусоидальная вибрация)

Н

100

Сила (случайная вибрация)

Н

70

Частотный диапазон

Гц

5...5 000

Максимальный ход (пик-пик)

мм

13

Максимальная скорость

м/с

1,5

Номинальный ток

А

5,5

Номинальное сопротивление

Ом

4

Жесткость подвески

Н/мм

8

Эффективная движущая масса

кг

0,23

Основная резонансная частота

Гц

>6 000

Вес с цапфой

кг

12

Арматура

мм

M6

Соединительные кабели

м

3

Силовые ккабели

м

1,5
