Вибростенд TV 52110

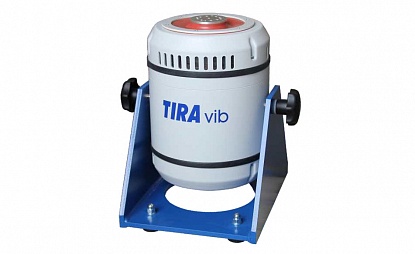

Электродинамические стенды TV 52110 представляют собой вибраторы на постоянных магнитах, которые можно использовать в качестве как мобильных, так и стационарных систем для имитации вибраций окружающей среды. Прочная конструкция обеспечивает длительный срок службы. Для задания параметров вибрации, воспроизводимой установкой 52110, и анализа сигналов с датчиков применяется система управления вибростендами ZET017-U.

• модальный анализ структуры
• калибровка датчиков вибрации
• калибровка сейсмоприёмников
• испытания установок малого размера

• Вибраторы 52110 отличаются высокой осевой жесткостью.
• Применение магнитов из редкоземельных металлов позволило снизить вес стенда, что облегчает работу, особенно в мобильном варианте.
• Генераторы вибраций 52110 позволяют проводить испытания в соответствии с международными стандартами DIN, ISO, BS, MIL, IEC и др.

Виброиспытательная система TV 52110 представляет собой вибростенд S 52110 и усилитель мощности BAA 120. Для проведения виброиспытаний также потребуются датчики вибрации (акселерометры, велосиметры, датчики перемещений) и система управления вибростендами ZET017-U. Управление измерениями осуществляется автоматически по программам:

• Испытания на воздействие синусоидальной вибрации,
• Испытания на воздействие широкополосной случайно вибрации,
• Испытания на воздействие ударных нагрузок,
• Испытания на воздействие виброудара,
• Поверка вибродатчиков,
• Поверка сейсмоприемников.

Во всех программах задается профиль испытаний, осуществляется контроль воспроизведения вибрации, проводятся расчеты необходимых параметров, строятся графики и формируются отчёты. Соответствие программ ГОСТам упрощает работу с ними, поскольку позволяет задавать параметры испытаний, руководствуясь НТД (нормативно технической документацией) на изделие, и не требует длительного изучения работы программы.
