Наименование:
TV 51120

Тип:
Вибростенд

ТУ:


Краткое тех. описание:


Цена TV 51120:
Уточняйте по телефону или через обратную связь.

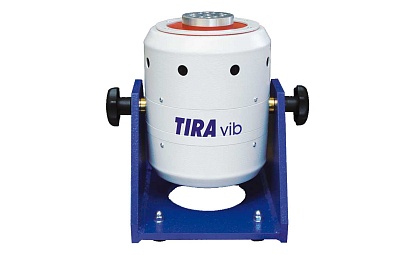

Вибростенд TV 51120

ОПИСАНИЕ:
  • F (сила) = 200 H;

  • f (частотный диапазон) = 2...7000 Гц;

  • A (ускорение) = 89 g;

  • S (перемещение) = 13 мм;

  • m (масса загрузки) = 3 кг.

Электродинамические стенды TV 51120 представляют собой вибраторы на постоянных магнитах, которые можно использовать в качестве как мобильных, так и стационарных систем для имитации вибраций окружающей среды. Прочная конструкция обеспечивает длительный срок службы. Для задания параметров вибрации, воспроизводимой установкой 51120, и анализа сигналов с датчиков применяется система управления вибростендами ZET017-U.

ОБЛАСТИ ПРИМЕНЕНИЯ:
  • модальный анализ структуры
  • калибровка датчиков вибрации
  • калибровка сейсмоприёмников
  • испытания установок малого размера
ПРЕИМУЩЕСТВА:
  • Вибраторы TV 51120 отличаются высокой осевой жесткостью.
  • Применение магнитов из редкоземельных металлов позволило снизить вес стенда, что облегчает работу, особенно в мобильном варианте.
  • Генераторы вибраций TV 51120 позволяют проводить испытания в соответствии с международными стандартами DIN, ISO, BS, MIL, IEC и др.
СМ. ТАКЖЕ :
  • Параметры вибростенда
  • Взаимосвязь вибровеличин
ОСОБЕННОСТИ

В комплект поставки вибростенда входят:

  • Вибратор S 51120.
  • Усилитель BAA 500.
  • Охлаждающая установка TB 0080.
УСЛОВИЯ ПОСТАВКИ

Виброиспытательная система TV 51120 поставляется с составе одной из систем:

  • Система управления вибростендом.
  • Система поверки вибродатчиков.
  • Система поверки сейсмоприёмников.

В состав каждой системы входит контроллер ZET 017-U4/8, необходимый набор датчиков и усилителей, а также ПО для автоматизации испытаний.

Параметр Ед. измерения Значение
Вибростенд

TV 51120

Сила (синусоидальная вибрация)

Н

200

Сила (случайная вибрация)

Н

140

Частотный диапазон

Гц

2...7000

Ускорение (синусоидальная вибрация)

g

89

Ускорение (случайная вибрация)

g

62

Максимальный ход (пик-пик)

мм

13

Масса загрузки

кг

3

Основная резонансная частота

Гц

>6 500

Максимальная скорость

м/с

1,5

Номинальный ток

А

11,2

Номинальное сопротивление

Ом

4

Жесткость подвески

Н/мм

8

Эффективная движущая масса

кг

0,23

Вес с цапфой

кг

12

Арматура

мм

∅60
