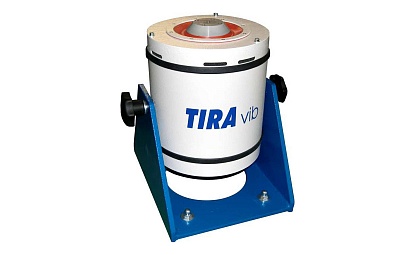

Вибростенд TV 51120-C
ОПИСАНИЕ:
Электродинамические стенды TV 51120-C представляют
собой вибраторы на постоянных магнитах, которые
можно использовать в качестве как мобильных, так
и стационарных систем для имитации вибраций
окружающей среды. Прочная конструкция
обеспечивает длительный срок службы. Для задания
параметров вибрации, воспроизводимой установкой 51120,
и анализа сигналов с датчиков применяется
система управления вибростендами ZET017-U.
ОБЛАСТИ ПРИМЕНЕНИЯ:
-
модальный анализ структуры
-
калибровка датчиков вибрации
-
калибровка сейсмоприёмников
- испытания установок малого
размера
ПРЕИМУЩЕСТВА:
- Вибраторы TV 51120 отличаются
высокой осевой жесткостью.
- Применение магнитов из
редкоземельных металлов
позволило снизить вес стенда,
что облегчает работу, особенно в
мобильном варианте.
- Генераторы вибраций TV 51120
позволяют проводить испытания в
соответствии с международными
стандартами DIN, ISO, BS, MIL,
IEC и др.
СМ. ТАКЖЕ:
- Параметры вибростенда
-
Взаимосвязь вибровеличин
ОСОБЕННОСТИ
В комплект поставки вибростенда входят:
- Вибратор S 51120-С.
- Усилитель BAA 500.
- Охлаждающая установка TB 0080.
УСЛОВИЯ ПОСТАВКИ
Виброиспытательная система TV
51120-С поставляется
с составе одной из систем:
- Система управления вибростендом.
- Система поверки вибродатчиков.
- Система поверки сейсмоприёмников.
В состав каждой системы входит контроллер ZET 017-U4/8,
необходимый набор датчиков и усилителей, а также ПО для
автоматизации испытаний.
|
Параметр |
Ед. измерения |
Значение |
|
|
|
Вибростенд |
|
TV 51120-С
|
|
Сила (синусоидальная вибрация) |
Н
|
200
|
|
Сила (случайная вибрация) |
Н
|
100
|
|
Частотный диапазон |
Гц
|
40...20 000
|
|
Ускорение (синусоидальная вибрация) |
g
|
51
|
|
Ускорение (случайная вибрация) |
g
|
25
|
|
Максимальный ход (пик-пик) |
мм
|
4
|
|
Масса загрузки |
кг
|
3
|
|
Основная резонансная частота |
Гц
|
>25 000
|
|
Максимальная скорость |
м/с
|
1,2
|
|
Номинальный ток |
А
|
11,2
|
|
Номинальное сопротивление |
Ом
|
4
|
|
Эффективная движущая масса |
кг
|
0,40
|
|
Вес с цапфой |
кг
|
42
|
|
Арматура |
мм
|
∅54
|
|
