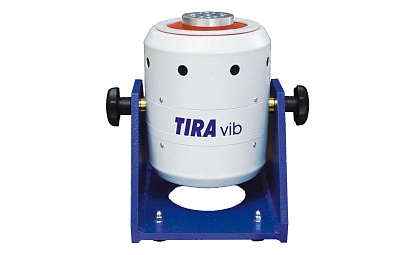

Вибростенд TV 52120
ОПИСАНИЕ:
Электродинамические стенды TV 52120 представляют
собой вибраторы на постоянных магнитах, которые
можно использовать в качестве как мобильных, так
и стационарных систем для имитации вибраций
окружающей среды. Прочная конструкция
обеспечивает длительный срок службы. Для задания
параметров вибрации, воспроизводимой установкой 52120,
и анализа сигналов с датчиков применяется
система управления вибростендами ZET017-U.
ОБЛАСТИ ПРИМЕНЕНИЯ:
-
модальный анализ структуры
-
калибровка датчиков вибрации
-
калибровка сейсмоприёмников
- испытания установок малого
размера
ПРЕИМУЩЕСТВА:
- Вибраторы TV 52120 отличаются
высокой осевой жесткостью.
- Применение магнитов из
редкоземельных металлов
позволило снизить вес стенда,
что облегчает работу, особенно в
мобильном варианте.
- Генераторы вибраций 52120 позволяют
проводить испытания в
соответствии с международными
стандартами DIN, ISO, BS, MIL,
IEC и др.
Виброиспытательная система TV 52120 представляет
собой вибростенд S 52120, усилитель
мощности BAA 120 и
вентилятор TB
0080. Для проведения виброиспытаний также
потребуются датчики вибрации (акселерометры,
велосиметры, датчики перемещений) и система
управления вибростендами ZET017-U. Управление
измерениями осуществляется автоматически по
программам:
- Испытания на воздействие
синусоидальной вибрации,
- Испытания на воздействие
широкополосной случайно
вибрации,
- Испытания на воздействие ударных
нагрузок,
- Испытания на воздействие
виброудара,
- Поверка вибродатчиков,
- Поверка сейсмоприемников.
Во всех программах задается профиль испытаний,
осуществляется контроль воспроизведения
вибрации, проводятся расчеты необходимых
параметров, строятся графики и формируются
отчёты. Соответствие программ ГОСТам упрощает
работу с ними, поскольку позволяет задавать
параметры испытаний, руководствуясь НТД
(нормативно технической документацией) на
изделие, и не требует длительного изучения
работы программы.
СМ. ТАКЖЕ:
- Модальный анализ
- Параметры вибростенда
- Взаимосвязь вибровеличин
ОСОБЕННОСТИ
В комплект поставки системы TV
52120 входят:
- Вибростенд S 52120 (воспроизведение вибраций).
- Усилитель BAA 500 (усиление сигнала с генератора
на вибростенд).
- Охлаждающая система TB 0080.
УСЛОВИЯ ПОСТАВКИ
Виброиспытательная система TV
52120 поставляется
с составе одной из систем:
- Система управления вибростендом (анализатор
спектра ZET 017-U8, программное обеспечение
ZETLAB VIBRO, акселерометры ВС 110 и ВС 111,
магнитный крепеж, магнитный кубик, восковая
мастика)
- Система поверки вибродатчиков (анализатор
спектра ZET 017-U8, программа "Поверка
вибродатчиков", образцовый акселерометр,
усилитель ZET 440).
- Система поверки сейсмоприёмников (анализатор
спектра ZET 017-U8, программа "Поверка
сейсмоприемников", лазерный датчик перемещения
РФ603/ОФЛ и штатив для него).
|
Параметр |
Ед. измерения |
Значение |
|
|
|
Вибростенд |
|
TV 52120
|
|
Сила (синусоидальная вибрация) |
Н
|
200
|
|
Сила (случайная вибрация) |
Н
|
100
|
|
Частотный диапазон |
Гц
|
2...7000
|
|
Ускорение (синусоидальная вибрация) |
g
|
100
|
|
Ускорение (случайная вибрация) |
g
|
50
|
|
Максимальный ход (пик-пик) |
мм
|
15
|
|
Масса загрузки |
кг
|
3
|
|
Максимальная скорость |
м/с
|
1,5
|
|
Номинальный ток |
А
|
11,2
|
|
Номинальное сопротивление |
Ом
|
4
|
|
Жесткость подвески |
Н/мм
|
5
|
|
Эффективная движущая масса |
кг
|
0,25
|
|
Максимальный вес при испытаниях |
кг
|
3
|
|
Основная резонансная частота |
Гц
|
>5 700
|
|
Вес с цапфой |
кг
|
36
|
|
Арматура |
мм
|
∅60
|
|
