Вибрационный и ударный стенд TV 51140
ОПИСАНИЕ:
Электродинамические стенды TV 51140 представляют
собой вибраторы на постоянных магнитах, которые
можно использовать в качестве как мобильных, так
и стационарных систем для имитации вибраций
окружающей среды. Прочная конструкция
обеспечивает длительный срок службы.
ОБЛАСТИ ПРИМЕНЕНИЯ:
- модальный анализ структуры
- калибровка датчиков вибрации
- калибровка сейсмоприёмников
- испытания установок малого
размера
ПРЕИМУЩЕСТВА:
- Вибраторы 51140 отличаются
высокой осевой
жесткостью.
- Воздушное
охлаждение
вибростенда
осуществляется
вентилятором с
низким уровнем
шума (70 дБ).
Для
дополнительного
снижения
шумности можно
использовать
шумопоглощающий
короб, который
заказывается
дополнительно и
снижает уровень
шума на 20 дБ.
Длина воздушного
гибкого
трубопровода 3
метра, которая
может быть
увеличена до 10
метров.
- Генераторы
вибраций 51140 позволяют
проводить
испытания в
соответствии с
международными
стандартами DIN,
ISO, BS, MIL,
IEC и др.
- Встроенные
функции защиты
по току, по
нагрузке, по
смещению центра
тяжести изделия
от оси
приложения силы
вибростенда, по
перегреву (при
отключении
системы
охлаждения).
Виброустановку TV 51140 образуют вибростенд S
51140, усилитель мощности BAA 1000 и охлаждающий
вентилятор SB 0140. Для задания параметров
вибрации, воспроизводимой установкой TV 51140, и
анализа сигналов с датчиков применяется система
управления вибростендами ZET 017-U.

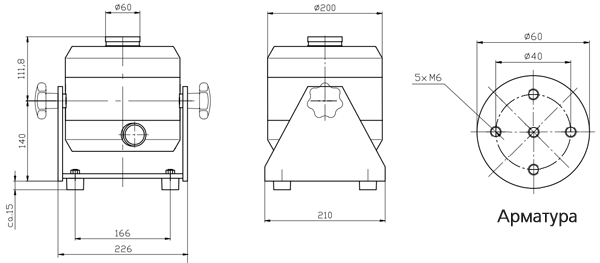

Габариты вибростенда S 51140

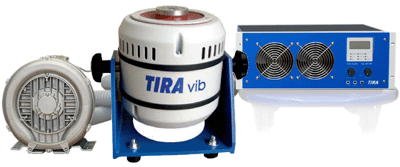

Виброиспытательная система TV
51140СМ. ТАКЖЕ :
- Модальный анализ
- Параметры вибростенда
- Взаимосвязь вибровеличин
ОСОБЕННОСТИ
В комплект поставки системы TV 51140 входят:

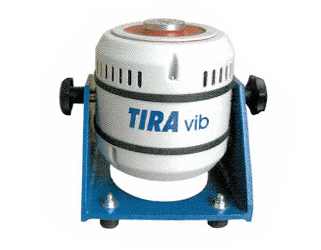

- Вибростенд S 51140 (воспроизведение вибраций)
- Усилитель BAA 1000 (усиление сигнала с
генератора на вибростенд)
- Охлаждающий вентилятор SB 140 (Вибростенд
охлаждается вентилятором, а воздух, используемый
в качестве охлаждающего агента, проходит через
фильтр)
В базовую комплектацию системы также должны входить:
- Система управления вибростендом (анализатор
спектра ZET 017-U4, программное обеспечение
ZETLAB VIBRO, акселерометры ВС 110 и ВС 111,
магнитный крепеж, магнитный кубик, восковая
мастика)
|
Параметр |
Ед. измерения |
Значение |
|
|
|
Вибростенд |
|
TV 51140
|
|
Сила (синусоидальная вибрация) |
Н
|
440
|
|
Сила (случайная вибрация) |
Н
|
311
|
|
Частотный диапазон |
Гц
|
2...6500
|
|
Ускорение (синусоидальная вибрация) |
g
|
110
|
|
Ускорение (случайная вибрация) |
g
|
80
|
|
Максимальный ход (пик-пик) |
мм
|
25,4
|
|
Масса загрузки |
кг
|
6
|
|
Максимальная скорость |
м/с
|
1,5
|
|
Номинальный ток |
А
|
8
|
|
Номинальное сопротивление |
Ом
|
4
|
|
Жесткость подвески |
Н/мм
|
5
|
|
Эффективная движущая масса |
кг
|
0,4
|
|
Максимальный вес при испытаниях |
кг
|
6
|
|
Основная резонансная частота |
Гц
|
>5 500
|
|
Вес с цапфой |
кг
|
18
|
|
Арматура |
мм
|
∅60
|
|
