TV 51140-C


Сделать заказ >>>

 Поиск в каталоге:

TV 51140-C Вибростенд / Функциональная аппаратура / Каталог продукции
  • Описание
  • Технические данные
Наименование:
TV 51140-C

Тип:
Вибростенд

ТУ:


Краткое тех. описание:


Цена TV 51140-C:
Уточняйте по телефону или через обратную связь.

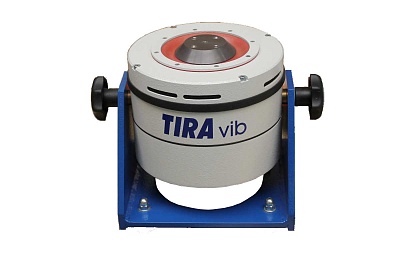

Вибростенд TV 51140-C

ОПИСАНИЕ:
  • F (сила) = 400 H;

  • f (частотный диапазон) = 40...20 000 Гц;

  • A (ускорение) = 68 g;

  • S (перемещение) = 4 мм.

Электродинамические стенды TV 51140-C представляют собой вибраторы на постоянных магнитах, которые можно использовать в качестве как мобильных, так и стационарных систем для имитации вибраций окружающей среды. Прочная конструкция обеспечивает длительный срок службы. Для задания параметров вибрации, воспроизводимой установкой 51140-С, и анализа сигналов с датчиков применяется система управления вибростендами ZET017-U.

ОБЛАСТИ ПРИМЕНЕНИЯ:
  • модальный анализ структуры
  • калибровка датчиков вибрации
  • калибровка сейсмоприёмников
  • испытания установок малого размера
ПРЕИМУЩЕСТВА:
  • Вибраторы TV 51140-С отличаются высокой осевой жесткостью.
  • Применение магнитов из редкоземельных металлов позволило снизить вес стенда, что облегчает работу, особенно в мобильном варианте.
  • Генераторы вибраций TV 51140-С позволяют проводить испытания в соответствии с международными стандартами DIN, ISO, BS, MIL, IEC и др.
СМ. ТАКЖЕ :
  • Параметры вибростенда
  • Взаимосвязь вибровеличин
ОСОБЕННОСТИ

В комплект поставки вибростенда входят:

  • Вибратор S 51140-С.
  • Усилитель BAA 1000.
  • Охлаждающая установка TB 0140.
УСЛОВИЯ ПОСТАВКИ

Виброиспытательная система TV 51140-С поставляется с составе одной из систем (в состав каждой системы входит контроллер ZET 017-U4/8, необходимый набор датчиков и усилителей, а также ПО для автоматизации испытаний):

  • Система управления вибростендом.
  • Система поверки вибродатчиков.
  • Система поверки сейсмоприёмников.

В состав каждой системы входит контроллер ZET 017-U4/8, необходимый набор датчиков и усилителей, а также ПО для автоматизации испытаний.

Параметр Ед. измерения Значение
Вибростенд

TV 51140-С

Сила (синусоидальная вибрация)

Н

400

Сила (случайная вибрация)

Н

200

Частотный диапазон

Гц

40...20 000

Ускорение (синусоидальная вибрация)

g

68

Ускорение (случайная вибрация)

g

34

Максимальный ход (пик-пик)

мм

4

Основная резонансная частота

Гц

>19 000

Максимальная скорость

м/с

1,2

Номинальный ток

А

18

Номинальное сопротивление

Ом

4

Эффективная движущая масса

кг

0,60

Вес с цапфой

кг

21

Арматура

мм

∅54
