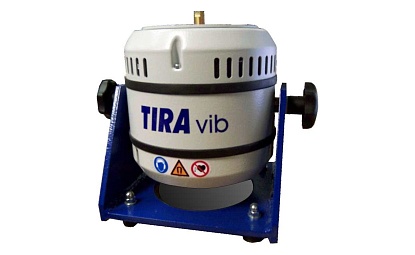

Вибростенд TV 51140-M
ОПИСАНИЕ:
Электродинамические стенды TV 51140-C представляют
собой вибраторы на постоянных магнитах, которые
можно использовать в качестве как мобильных, так
и стационарных систем для имитации вибраций
окружающей среды. Прочная конструкция
обеспечивает длительный срок службы. Для задания
параметров вибрации, воспроизводимой установкой 51140-С,
и анализа сигналов с датчиков применяется
система управления вибростендами ZET017-U.
ОБЛАСТИ ПРИМЕНЕНИЯ:
- модальный анализ структуры
- калибровка датчиков вибрации
- калибровка сейсмоприёмников
- испытания установок малого
размера
ПРЕИМУЩЕСТВА:
- Вибраторы TV 51140-С отличаются
высокой осевой жесткостью.
- Применение магнитов из
редкоземельных металлов
позволило снизить вес стенда,
что облегчает работу, особенно в
мобильном варианте.
- Генераторы вибраций TV 51140-С
позволяют проводить испытания в
соответствии с международными
стандартами DIN, ISO, BS, MIL,
IEC и др.
СМ. ТАКЖЕ :
- Параметры вибростенда
- Взаимосвязь вибровеличин
ОСОБЕННОСТИ
В комплект поставки вибростенда входят:
- Вибратор S 51140-С.
- Усилитель BAA 1000.
- Охлаждающая установка TB 0140.
УСЛОВИЯ ПОСТАВКИ
Виброиспытательная система TV
51140-С поставляется
с составе одной из систем (в состав каждой системы входит
контроллер ZET 017-U4/8, необходимый набор датчиков и
усилителей, а также ПО для автоматизации испытаний):
- Система управления вибростендом.
- Система поверки вибродатчиков.
- Система поверки сейсмоприёмников.
В состав каждой системы входит контроллер ZET 017-U4/8,
необходимый набор датчиков и усилителей, а также ПО для
автоматизации испытаний.
|
Параметр |
Ед. измерения |
Значение |
|
|
|
Вибростенд |
|
TV 51140-М
|
|
Сила (синусоидальная вибрация) |
Н
|
400
|
|
Сила (случайная вибрация) |
Н
|
311
|
|
Частотный диапазон |
Гц
|
5...5 000
|
|
Максимальный ход (пик-пик) |
мм
|
20
|
|
Основная резонансная частота |
Гц
|
>2 300
|
|
Максимальная скорость |
м/с
|
1,5
|
|
Номинальный ток |
А
|
18
|
|
Номинальное сопротивление |
Ом
|
4
|
|
Эффективная движущая масса |
кг
|
0,4
|
|
Вес с цапфой |
кг
|
18
|
|
Арматура |
мм
|
М6
|
|
