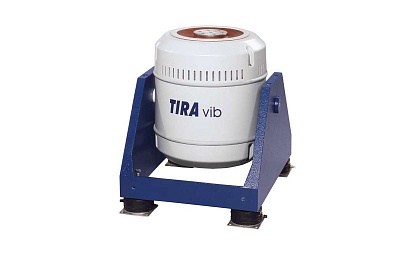

Вибростенд TV 5220-120
ОПИСАНИЕ:
-
F (сила) = 1000 H;
-
f (частотный диапазон) = 2...7000 Гц;
-
A (ускорение) = 60 g;
-
S (перемещение) = 25,4 мм;
-
m (масса загрузки) = 20 кг.
Электродинамические стенды TV 5220-120 представляют
собой вибраторы на постоянных магнитах и
используются для имитации вибраций окружающей
среды.
ОБЛАСТИ ПРИМЕНЕНИЯ:
- Испытания установок среднего
размера на воздействие синусоидальной и случайной
широкополосной вибрации, а
также классического и виброудара.
-
Модальный анализ структуры
-
Калибровка датчиков вибрации
-
Калибровка сейсмоприёмников
ПРЕИМУЩЕСТВА:
- Вибраторы 5220-120 отличаются
высокой осевой
жесткостью.
- Воздушное
охлаждение
вибростенда
осуществляется
вентилятором с
низким уровнем
шума 63 dB(A).
- Генераторы
вибраций 5220-120 позволяют
проводить
испытания в
соответствии с
международными
стандартами DIN,
ISO, BS, MIL,
IEC и др.
- Встроенные
функции защиты
по току, по
нагрузке, по
смещению центра
тяжести изделия
от оси
приложения силы
вибростенда, по
перегреву (при
отключении
системы
охлаждения).
- Прочная
конструкция
обеспечивает
длительный срок
службы.
ОСОБЕННОСТИ
В комплект поставки системы TV
5220-120 входят:
- Вибростенд S 5220-120 (воспроизведение вибраций)
- Усилитель BAA 1000-E (усиление сигнала с
генератора на вибростенд)
- Охлаждающий вентилятор TB 0140 (вибростенд
охлаждается вентилятором, а воздух, используемый
в качестве охлаждающего агента, проходит через
фильтр)
УСЛОВИЯ ПОСТАВКИ
Виброиспытательная система TV
5220-120 поставляется
с составе одной из систем (в состав каждой системы входит
контроллер ZET 017-U4/8, необходимый набор датчиков и
усилителей, а также ПО для автоматизации испытаний):
- Система управления вибростендом
- Система поверки вибродатчиков
- Система поверки сейсмоприёмников
|
Параметр |
Ед. измерения |
Значение |
|
|
|
Вибростенд |
|
TV 5220-120
|
|
Сила (синусоидальная вибрация) |
Н
|
1000
|
|
Сила (случайная вибрация) |
Н
|
650
|
|
Сила (виброудар) |
Н
|
1300
|
|
Частотный диапазон |
Гц
|
2...7000
|
|
Ускорение (синусоидальная вибрация) |
g
|
60
|
|
Ускорение (случайная вибрация) |
g
|
40
|
|
Ускорение (виброудар) |
g
|
79
|
|
Максимальный ход (пик-пик) |
мм
|
25,4
|
|
Масса загрузки |
кг
|
20
|
|
Максимальная скорость |
м/с
|
1,5
|
|
Номинальный ток |
А
|
18
|
|
Номинальное сопротивление |
Ом
|
4
|
|
Жесткость подвески |
Н/мм
|
22
|
|
Эффективная движущая масса |
кг
|
1,7
|
|
Основная резонансная частота |
Гц
|
>5 000
|
|
Вес с цапфой |
кг
|
122
|
|
Арматура |
мм
|
∅120
|
|
