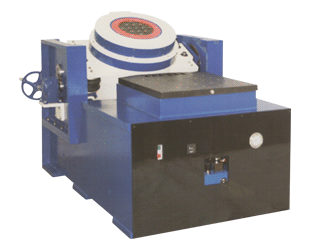

Вибростенд SEV-240/DSA10K
ОПИСАНИЕ:
Виброиспытательные стенды серии SEV
240 предназначены
для проведения испытаний на устойчивость к
воздействию вибрации, а также ресурсных
испытаний, контроля качества изделий средних
массогабаритных показателей. Управление
испытаниями осуществляется с помощью системы
управления вибростендами ZET017-U по
программам:
- синусоидальной вибрации по ГОСТ
28203,
- широкополосной случайной
вибрации по ГОСТ Р 51502,
- классического удара по ГОСТ
28213 и ГОСТ 28215,
- виброудара по ГОСТ РВ 20.39.304.
ПРЕИМУЩЕСТВА:
- Совместим с любыми датчиками
- Легкая подвесная система
- Прочная конструкция обеспечивает
длительный срок службы.
- Звукопоглотитель.
Виброиспытательная система SEV
240 состоит
из вибростенда и усилителя мощности и
управляется контроллером ZET017-U.
Контроль параметров вибрации осуществляется по
каналам обратной связи от датчиков
(акселерометров, велосиметров, датчиков
перемещения), устанавливаемых на столе
вибростенда и испытуемом изделии. Оператор
задает профиль испытаний и контроллер системы
управления вибростендами ZET017-U обеспечивает
воспроизведение вибростендом заданного профиля в
автоматическом режиме.
Схема испытаний вибрацией на базе системы
управления вибростендами ZET 017-U
ОСОБЕННОСТИ
В базовую комплектацию входят:
- Анализатор спектра в черном корпусе с красной
кнопкой ZET017-U4.
- Система управления вибростендами ZET017-U
- Вибропреобразователи ВС 111 и ВС 110
- Крепежный магнит, крепежный кубик
- Мастика
КОМПЛЕКТ ПОСТАВКИ ДЛЯ ВИБРОСТЕНДА
|
Вибростенд
|
|
Усилитель мощности
|
|
Система охлаждения
|
|
Набор инструментов для монтажа
вибростенда (ключи, отвертки)
|
|
Расширительный стол, который
крепится к штоку вибростенда
|
Дополнительно для работы потребуется следующее оборудование:
- Компрессор - для накачки пневматической подушки
внутри стенда, которая поддерживает шток
- Генератор сигнала или система управления
- Автомат питания достаточной мощности, чтобы
выдержать пусковой ток (смотрите внимательно
документацию)
|
Параметр |
Ед. измерения |
Значение |
|
|
|
Вибростенд |
|
SEV 240
|
|
Усилитель мощности |
|
DSA 10K
|
|
Сила (синусоидальная вибрация) |
Н
|
10000
|
|
Сила (случайная вибрация) |
Н
|
10000
|
|
Частотный диапазон |
Гц
|
DC...3200
|
|
Ускорение (синусоидальная вибрация) |
g
|
75
|
|
Максимальный ход (пик-пик) |
мм
|
38
|
|
Масса загрузки |
кг
|
260
|
|
Диаметр стола, мм |
мм
|
240
|
|
Ускорение при синусоидальной вибрации |
g
|
75
|
|
Виброскорость (пик) |
м/с
|
1,7
|
|
Масса движущего элемента |
кг
|
14
|
|
Резонансная частота |
Гц
|
2800
|
|
Масса вибростенда |
кг
|
1500
|
|
Выходная мощность усилителя |
|
80 В, 125 А
|
|
Входное сопротивление, |
кОм
|
10
|
|
Габариты (длина х ширина х высота) |
мм
|
1000х660х880
|
|
