SEV-450/DSA 85K


Сделать заказ >>>

 Поиск в каталоге:

SEV-450/DSA 85K Вибросистема / Функциональная аппаратура / Каталог продукции
  • Описание
  • Технические данные
Наименование:
SEV-450/DSA 85K

Тип:
Вибросистема

ТУ:


Краткое тех. описание:


Цена SEV-450/DSA 85K:
Уточняйте по телефону или через обратную связь.

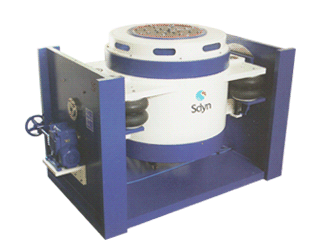

Вибросистема SEV-450/DSA 85K



ОПИСАНИЕ:
  • F (сила) = 60000 H;

  • f (частотный диапазон) = DC...2000 Гц;

  • A (ускорение) = 85 g;

  • S (перемещение) = 51 мм;

  • m (масса загрузки) = 650 кг

Виброиспытательные стенды серии SEV 480 являются уникальной линейкой вибростендов с воздушный охлаждением, которые предназначены для применения в широком диапазоне виброиспытаний, применимых ко всем типам продуктов. Управление испытаниями осуществляется с помощью системы управления вибростендами ZET 017-U по программам синусоидальной вибрации (по ГОСТ 28203), широкополосной случайной вибрации (ГОСТ Р 51502), ударных воздействий (по ГОСТ 28213 и ГОСТ 28215), виброударов (по ГОСТ РВ 20.39.304).

ОСОБЕННОСТИ:
  • Совместим с любыми датчиками.
  • Легкая и прочная подвесная система.
  • Прочная конструкция обеспечивает длительный срок службы.
  • Автоматическое центрирование корпуса.
  • Изоляция корпус.
  • Звукопоглотитель.
  • Пневмоопора.

Виброиспытательная система SEV 480 состоит из вибростенда и усилителя мощности и управляется контроллером ZET017-U. Контроль параметров вибрации осуществляется по каналам обратной связи от датчиков (акселерометров, велосиметров, датчиков перемещения), устанавливаемых на столе вибростенда и испытуемом изделии. Оператор задает профиль испытаний и контроллер системы управления вибростендами ZET017-U обеспечивает воспроизведение вибростендом заданного профиля в автоматическом режиме.


Схема испытаний вибрацией на базе системы управления вибростендами ZET 017-U

ОСОБЕННОСТИ КОМПЛЕКТ ПОСТАВКИ

Вибростенд

Усилитель мощности

Система охлаждения

Набор инструментов для монтажа вибростенда (ключи, отвертки)

Расширительный стол, который крепится к штоку вибростенда

Дополнительно для работы потребуется следующее оборудование:

  • Компрессор - для накачки пневматической подушки внутри стенда, которая поддерживает шток
  • Генератор сигнала или система управления
  • Автомат питания достаточной мощности, чтобы выдержать пусковой ток (смотрите внимательно документацию)
Параметр Ед. измерения Значение
Вибростенд

SEV 480

Усилитель мощности

DSA 85K

Сила (синусоидальная вибрация)

Н

60000

Сила (случайная вибрация)

Н

60000

Частотный диапазон

Гц

DC...2000

Ускорение (синусоидальная вибрация)

g

85

Максимальный ход (пик-пик)

мм

51*

Масса загрузки

кг

650

Диаметр стола, мм

мм

450

Виброскорость (пик)

м/с

1,8

Масса движущего элемента

кг

70

Резонансная частота

Гц

2000

Масса вибростенда

кг

6000

Выходная мощность усилителя

160 В, 550 А

Входное сопротивление,

кОм

10

Габариты (длина х ширина х высота)

мм

1700 х 1080 х 1345

*по заказу 63 мм
