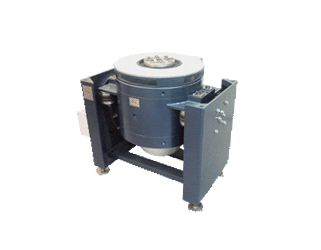

Вибростенд ВЭД-10000
ОПИСАНИЕ:
Вибрационная установка ВЭД-10000 предназначена
для имитации воздействия механических факторов
окружающей среды. Управление испытаниями
осуществляется с помощью системы управления
вибростендами ZET 017-U по программам
синусоидальной вибрации (по ГОСТ 28203),
широкополосной случайной вибрации (ГОСТ Р
51502), ударных воздействий (по ГОСТ 28213 и
ГОСТ 28215), виброударов (по ГОСТ РВ 20.39.304).
ОСОБЕННОСТИ
- Вибростенды могут
комплектоваться горизонтальными
столами скольжения.
- Направление вибрации -
вертикальное или горизонтальное.
- Вибростенды имеют
пневморазгрузку подвижных
частей.
- Вибростенд имеет чугунную литую
станину. Система амортизации
корпуса вибростенда обеспечивает
виброизоляцию от станины в
рабочем диапазоне частот и
избавляет от необходимости
использования специального
фундамента в большинстве случаем
применения (при вертикальной и
горизонтальной вибрации).
Благодаря этому вибростенды
устанавливаются на бетонный пол
и без дополнительных креплений
сохраняют устойчивость при
испытаниях тяжелых и
крупногабаритных изделий.
- Виброустановки комплектуются
усилителями класса D (кпд около
96%) с воздушным охлаждением
(силовые модули TIRA или LDS).
- Система охлаждения вибростендов
- воздушная.
- Вибростенды могут
комплектоваться камерами климата
(Feutron, Clima).
- Доставка потребителю,
пусконаладочные работы и
аттестация виброустановок может
осуществляться нашим
предприятием.
После окончания работы нагрузку со стола
вибростенда (оснастку, испытуемое изделие,
контрольные датчики) можно не снимать. После
выхода воздуха из системы пневморазгрузки, стол
вибростенда опустится в нижнее положение на
упоры и может находиться в этом положении
неограниченное время. Такое положение стола не
оказывает вредного влияния на элементы подвески
стола.
СМ. ТАКЖЕ :
ОСОБЕННОСТИ
В комплект поставки системы входят:
- Вибростенд (воспроизведение вибраций)
- Усилитель мощности с системой подмагничивания
(Усиление сигнала с генератора на вибростенд)
- Вентиляционная установка (Вибростенд охлаждается
вентилятором, а воздух, используемый в качестве
охлаждающего агента, проходит через фильтр)
- Компрессор системы пневморазгрузки и
виброизоляции (Система пневмозагрузки подвижных
частей автоматически выставляет стол вибростенда
в нулевое положение при нагрузке от 0 до
максимальной)
В базовую комплектацию входят:
- Анализатор спектра в черном корпусе с красной
кнопкой ZET017-U4.
- Система управления вибростендами ZET017-U
- Вибропреобразователи ВС 111 и ВС 110
- Крепежный магнит, крепежный кубик
- Мастика
|
Параметр |
Ед. измерения |
Значение |
|
|
|
Вибростенд |
|
ВЭД-10000
|
|
Сила (синусоидальная вибрация) |
Н
|
16000
|
|
Сила (ШСВ (СКЗ) |
Н
|
11300
|
|
Сила (удар) |
Н
|
32000
|
|
Частотный диапазон |
Гц
|
5...3000
|
|
Ускорение (синусоидальная вибрация) |
g
|
100
|
|
Ускорение (ШСВ (СКЗ) |
g
|
70
|
|
Ускорение (удар) |
g
|
120
|
|
Максимальный ход (пик-пик) |
мм
|
50
|
|
Масса загрузки |
кг
|
250
|
|
Частота резонанса подвижной системы |
Гц
|
>2700
|
|
Частота резонанса подвески стола |
Гц
|
<5
|
|
Максимальная скорость |
м/с
|
1,8
|
|
Диаметр рабочего стола* |
мм
|
200
|
|
Масса подвижной системы |
кг
|
10
|
|
Мощность усилителя |
кВА
|
15
|
|
Система охлаждения |
|
воздушная
|
|
*диаметр стола вибростенда, размер и
расположение крепежных отверстий могут быть
выполнены по согласованию при заказе |
|
