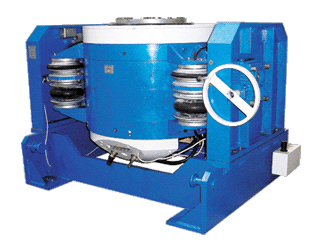

Вибростенд ВЭД-80000
ОПИСАНИЕ:
Вибрационная установка ВЭД-80000 предназначена
для имитации механических воздействий окружающей
среды при испытании крупногабаритных изделий.
Управление испытаниями осуществляется с помощью системы
управления вибростендами ZET 017-U по
программам синусоидальной вибрации (по ГОСТ
28203), широкополосной случайной вибрации (ГОСТ
Р 51502), ударных воздействий (по ГОСТ 28213 и
ГОСТ 28215), виброударов (по ГОСТ РВ 20.39.304).
ОСОБЕННОСТИ
- вертикальное или горизонтальное
направление вибрации;
- пневморазгрузка подвижных
частей;
- система амортизации;
- усилители класса D (кпд ≈96%) с
воздушным охлаждением (силовые
модули TIRA или LDS).
ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ:
- горизонтальные столы скольжения,
- камеры климата (Feutron, Clima),
- доставка и пусконаладочные
работы,
- аттестация виброустановок.
Вибростенд имеет чугунную литую станину. Система
амортизации корпуса вибростенда обеспечивает
виброизоляцию от станины в рабочем диапазоне
частот и избавляет от необходимости
использования специального фундамента в
большинстве случаем применения (при вертикальной
и горизонтальной вибрации). Благодаря этому
вибростенды устанавливаются на бетонный пол и
без дополнительных креплений сохраняют
устойчивость при испытаниях тяжелых и
крупногабаритных изделий. После окончания работы
нагрузку со стола вибростенда (оснастку,
испытуемое изделие, контрольные датчики) можно
не снимать. После выхода воздуха из системы
пневморазгрузки, стол вибростенда опустится в
нижнее положение на упоры и может находиться в
этом положении неограниченное время. Такое
положение стола не оказывает вредного влияния на
элементы подвески стола.
СМ. ТАКЖЕ:
- Модальный анализ
- Эксплуатационные характеристики
виброустановок ВЭД
ОСОБЕННОСТИ
В комплект поставки системы входят:
- Вибростенд (воспроизведение вибраций)
- Усилитель мощности с системой подмагничивания
(Усиление сигнала с генератора на вибростенд)
- Вентиляционная установка (Вибростенд охлаждается
вентилятором, а воздух, используемый в качестве
охлаждающего агента, проходит через фильтр)
- Компрессор системы пневморазгрузки и
виброизоляции (Система пневмозагрузки подвижных
частей автоматически выставляет стол вибростенда
в нулевое положение при нагрузке от 0 до
максимальной)
В базовую комплектацию входят:
- Анализатор спектра в черном корпусе с красной
кнопкой ZET017-U4.
- Система управления вибростендами ZET017-U
- Вибропреобразователи ВС 111 и ВС 110
- Крепежный магнит, крепежный кубик
- Мастика
|
Параметр |
Ед. измерения |
Значение |
|
|
|
Вибростенд |
|
ВЭД-80000
|
|
Сила (синусоидальная вибрация) |
Н
|
80000
|
|
Сила (ШСВ (СКЗ) |
Н
|
56500
|
|
Сила (удар) |
Н
|
200000
|
|
Частотный диапазон |
Гц
|
5...2500
|
|
Ускорение (синусоидальная вибрация) |
g
|
130
|
|
Ускорение (ШСВ (СКЗ) |
g
|
70
|
|
Ускорение (удар) |
g
|
140
|
|
Максимальный ход (пик-пик) |
мм
|
70
|
|
Масса загрузки |
кг
|
700
|
|
Частота резонанса подвижной системы |
Гц
|
>2200
|
|
Частота резонанса подвески стола |
Гц
|
<5
|
|
Максимальная скорость |
м/с
|
1,8
|
|
Диаметр рабочего стола* |
мм
|
440
|
|
Масса подвижной системы |
кг
|
60
|
|
Мощность усилителя |
кВА
|
80
|
|
Система охлаждения |
|
воздушная
|
|
*диаметр стола вибростенда, размер и
расположение крепежных отверстий могут быть
выполнены по согласованию при заказе |
|
