Система контроля сейсмических воздействий СКСВ
ОПИСАНИЕ:
-
определение уровня сейсмического воздействия на нефтепровод или
другое техническое сооружение
-
выдача сигналов типа "сухой контакт" при превышении уровней 6 и
8 (5 и 7) баллов по шкале MSK64
-
полная автоматизация
-
синхронная работа удаленных сейсмостанций
-
масштабируемость
-
бездемонтажная калибровка и контроль питания датчиков
-
разрешение Ростехнадзора на применение во взрывоопасных зонах
СКСВ измеряет интенсивность сейсмического
воздействия в местах расположения
сейсмопреобразователей как в единицах ускорения,
скорости и/или перемещения, так и в баллах по
шкале MSK-64. В случае превышения одного из трёх
задаваемых порогов по интенсивности (например:
2, 4 и 6 баллов) СКСВ формирует сообщения,
передаваемые в сторонние системы различными
способами: сигналы типа «сухой контакт» или
цифровые сигналы по выбранным протоколам
Основной задачей сервера СКСВ является
архивирование выходных сигналов
сейсмопреобразователей в цифровом виде.
Система соответствует требованиям ГОСТ
53166-2008 «Воздействие
природных внешних условий на технические
изделия. Общая характеристика. Землетрясения».
|
Интенсивность
землетрясения,
баллы
|
Интервалы
масимальных
укорений грунта,
см/с2,
при периоде 0,1
с и более
|
Интервалы
максимальных
скоростей
колебаний
грунта, см/с
|
|
6
|
30-60
|
3,0-6,0
|
|
7
|
61-120
|
6,1-12,0
|
|
8
|
121-240
|
12,1-24,0
|
|
9
|
241-480
|
24,1-48,0
|
СКСВ предназначена для проведения контроля за
движением участков поверхности земли при
воздействии на них землетрясений, взрывов, и
других естественных или техногенных факторов.
СКСВ может применяться как в различных системах
защиты технических сооружений (газо и
нефтепроводов, электростанций, и др.), так и для
получения текущей информации о сейсмической
обстановке, для чего СКСВ имеет возможность
интеграции в сторонние системы через протоколы
ОРС, ModBas, а также через БД.
ОСОБЕННОСТИ
- Многопараметрическое детектирование
землетрясений и оценка уровня сейсмического
воздействия на фоне помеховых сигналов.
- Автоматическая выдача предупреждающих сигналов в
случае сейсмической опасности.
- Регистрация и хранение оцифрованных сигналов
сейсмодатчиков в непрерывном режиме, с привязкой
к московскому времени.
- Отображение временных реализаций (трендов)
исходных сигналов сейсмоприемников и
сопроводительной информации с различной степенью
детализации по времени и по сигналам.
- Передача оцифрованных сигналов в сторонние
системы.
- Контроль работоспособности оборудования и
удаленное сервисное обслуживание составных
частей.
|
Параметр |
Ед. измерения |
Значение |
|
|
|
Характеристика |
Описание
|
Примечание
|
|
Используемые сейсмопреобразователи |
Трёхкомпонентные акселерометры ВС 1313
|
Возможна замена
|
|
Кол-во порогов по интенсивности |
3
|
Значения порогов настраиваемые
|
|
Измеренные значения сейсмической интенсивности |
В баллах по шкале MSK-64 от 0 до 12 баллов
или в м/с2, м/с или мм
|
Погрешность ±1 балл или ±4%
|
|
Рекомендуемое расстояние между
сейсмопреобразователя и в сейсмостанции |
Не менее 100 м
|
|
|
Диапазон определяемых расстояний от
сейсмостанции до эпицентра |
Для настроек по умолчанию от 30 до 700 км.
Погрешность 10%, но не менее ±20 км
|
|
|
Частотный диапазон сигналов |
От 0.3 до 30 Гц*
|
При изменении настроек возможен другой диапазон
|
|
* См. ГОСТ Р 8..852-2013 ГСИ. Государственная
поверочная схема для средств измерений единиц
длины, скорости, ускорения и плоского угла для
сейсмометрии |

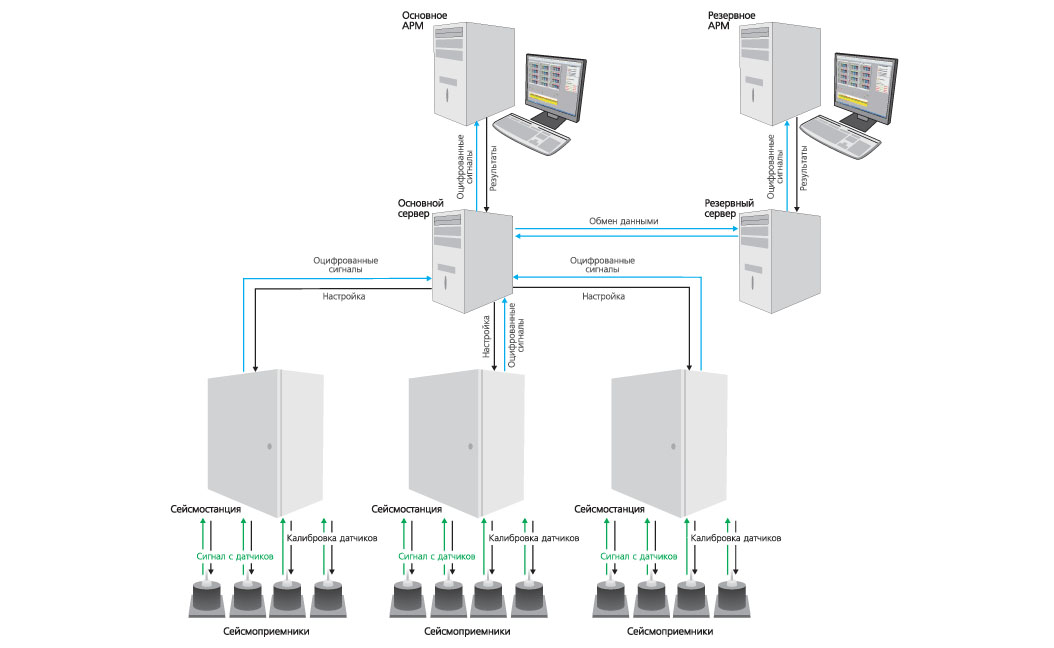

СКСВ включает в себя набор сейсмостанций, автоматизированное рабочее место (АРМ)
оператора СКСВ и выделенный сервер. Для повышения надёжности количество АРМ-ов и
серверов может быть увеличено, в этом случае все они будут дублировать работу
друг друга. Сейсмостанция СКСВ — это до 4 сейсмопреобразователей, регистратор,
выполняющий преобразование выходных сигналов сейсмопреобразователей в цифровой
вид, промышленный компьютер для выполнения первичной обработки информации,
модуль GPS/ГЛОНАСС для синхронизации времени, а также другое вспомогательное
оборудование.

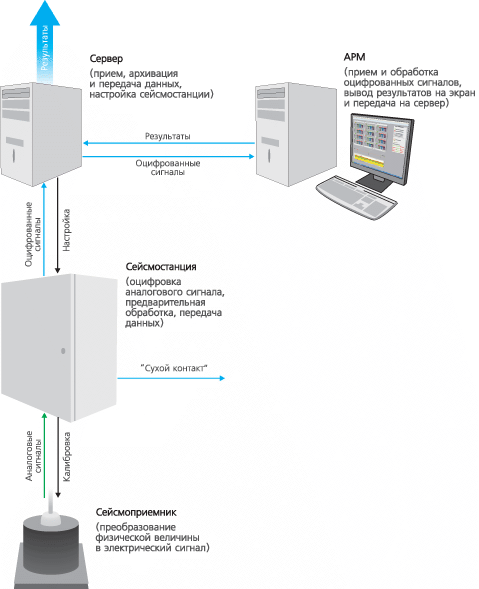

ФУНКЦИОНАЛЬНЫЕ
УЗЛЫ СКСВ:
-
Сейсмоприемники ВС 1313 - для преобразования физической величины
ускорения в электрический сигнал.
-
Сейсмостанция ZET 048 - для оцифровки аналоговых сигналов с
сейсмоприемников, первичной обработки этих сигналов, передачи
обработанных данных и выдачи сигналов типа "сухой контакт".
-
Сервер - для приема данных с сейсмостанций, передачи их на АРМ
(автоматизированное рабочее место), приема данных с АРМ,
архивации всей информации и передачи информации в смежные
системы.
-
АРМ (автоматизированное рабочее место) СКСВ отображает
масштабируемую карту региона расположения сейсмостанций,
информацию об их текущей работоспособности, журнал
зарегистрированных событий. Также имеется количественная
информация о текущей сейсмической обстановке.
Дополнтиельно к вышеперечисленному оборудованию потребуется следующие
оборудования и услуги:
-
Антенна измерительная GPS
-
Мачта для GPS-антенны
-
Специализированное программное обеспечение для шкафа
приемо-регистрирующей аппаратуры СКСВ ZET 048 (ZETLAB SEISMO)
-
Поверка сейсмоприемника пъезоэлектрического ВС 1313 (первичная)
-
Поверка регистратора сейсмического цифрового ZET 048-I16
(первичная)
-
Адаптер для подключения сервера к консольному коммутатору
-
Системное и прикладное программное обеспечение СКСВ для сервера
-
Специализированное программное обеспечение СКСВ для АРМ
оператора
-
Сервисное оборудование для обслуживания пунктов контроля
сейсмических воздействий и сервера системы контроля сейсмических
воздействий
|
