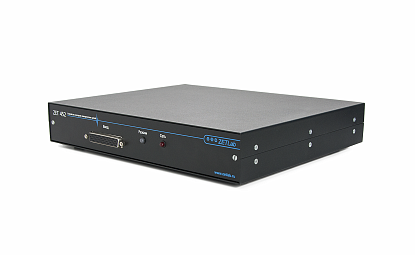

Устройство контроля электрических цепей ZET 452
ОПИСАНИЕ:
-
72 измерительных канала (с возможностью расширения до 1152
каналов);
-
диапазон измеряемых сопротивлений 0,1 Ом – 200 МОм;
-
диапазон измеряемых сопротивлений изоляции 1 – 100 МОм;
-
600 проверок в минуту при измерении сопротивления и 30 проверок
в минуту при измерении сопротивления изоляции;
-
идентификация до 32 подключаемых изделий (автозагрузка программы
проверки);
-
внесен в Госреестр под номером 52328
Автоматизированное устройство контроля электрических цепей ZET
452 предназначено для измерения сопротивления электрических цепей и
сопротивления изоляции электрических цепей в автоматическом режиме по заданной
программе без участия оператора. Устройство более чем в 20 раз снижает время,
требуемое на проведение проверок по сравнению с использованием стандартных
измерительных приборов.
ПРЕИМУЩЕСТВА АВТОМАТИЗИРОВАННОГО ИЗМЕРИТЕЛЯ СОПРОТИВЛЕНИЯ И СОПРОТИВЛЕНИЯ
ИЗОЛЯЦИИ
-
Высокая производительность, снижает
время на проведение проверок более чем в 20 раз;
-
Выполняется 600 проверок в минуту
при измерении сопротивления электрических цепей;
-
Выполняется 30 проверок в минуту при
измерении сопротивления изоляции;
-
72 измерительных канала (576 — при
подключении ZET 452 МР; 1152 — при подключении ZET 454);
-
Для проведения измерений достаточно
подключить проверяемое изделие и запустить проверку;
-
Полностью автоматизированный процесс
проверки, автозагрузка программного обеспечения;
-
Есть функция распознавания
проверяемого прибора, исключающая ошибку выбора программы
проверки;
-
Сохранение сценария проверки в файл;
-
Внесен в Госреестр под номером
52328.
ОСНОВНЫЕ ФУНКЦИИ
Тестер проводного монтажа ZET 452 может быть использован автономно или в составе
автоматизированных систем контроля монтажа:
- в испытательных и
контрольно-измерительных комплексах;
- для осуществления
сплошного контроля технологического процесса;
- при проведении
приёмо-сдаточных испытаний;
- для
научно-технических исследований.
Автоматизированное устройство контроля электрических цепей ZET 452 используется
в работе автоматизированных стендов измерения и контроля кабельных сетей, об
этом подробно изложено в статье Автоматизированный
контроль кабельных сетей.
ПРИНЦИП РАБОТЫ
Принцип действия воспроизводящей части устройства контроля параметров
электрических цепей основан на автоматическом управлении встроенными источниками
опорного напряжения и подачи его на контакты контролируемых электрических
цепей.
Принцип действия измерительной части устройства контроля параметров
электрических цепей основан на преобразовании входного аналогового сигнала в
цифровой с помощью аналого-цифрового преобразователя (АЦП).
Определение работоспособности и характеристик испытуемого изделия проводится
посредством анализа их реакции на тестовое воздействие с выдачей результатов
измерений на монитор ПК. Управление измерениями и индикация результатов
реализовано на базе ПО "Контроль электрических цепей" (ZETCableTest). Результаты
измерений сохраняются в постоянное запоминающее устройство (жесткий диск) в виде
отчета в формате «*.xls».

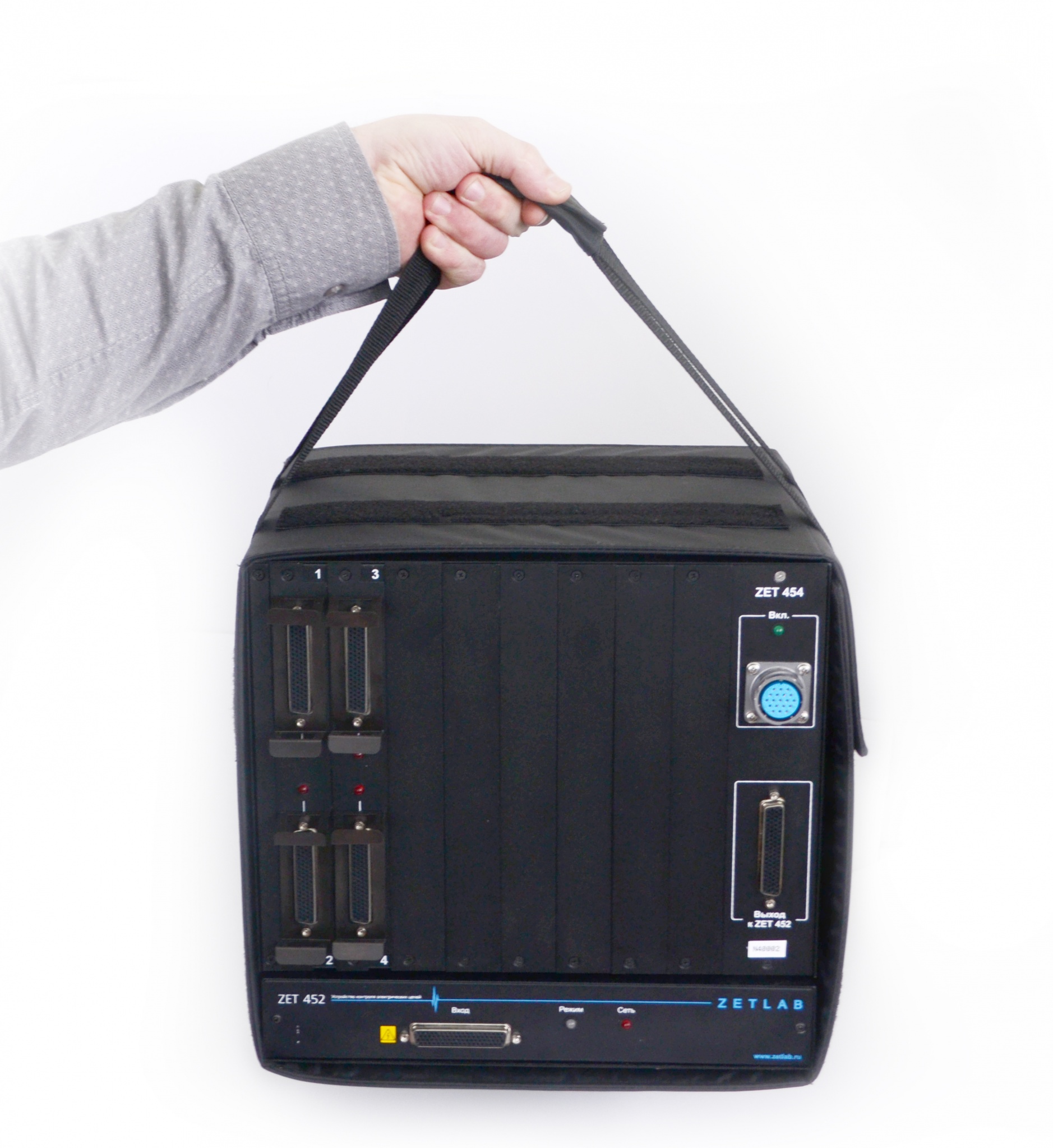

Устройство контроля электрических цепей ZET 452
комплектуется сумкой для удобства переноски и измерений
|
Параметр |
Ед. измерения |
Значение |
|
|
|
|
Общие характеристики
|
|
|
Количество измерительных каналов |
|
72
|
|
Число измерительных контактов при подключении
модулей расширения ZET 452 МР |
|
576
|
|
Число измерительных контактов при использовании
блока коммутации ZET 454 |
|
1152
|
|
Максимальная потребляемая мощность |
Вт
|
110
|
|
|
Измерение сопротивления
|
|
|
Диапазон измеряемых сопротивлений |
|
0,1 Ом – 200 МОм
|
|
Испытательное напряжение постоянного тока |
В
|
2,5
|
|
Пределы допускаемой погрешности измерения
сопротивления, в диапазоне: |
|
|
|
(0,1 – 0,199) Ом |
Ом
|
±0,06
|
|
(0,2 – 0,999) Ом |
Ом
|
±0,1
|
|
(1 – 10) Ом |
Ом
|
±0,3
|
|
10 Ом – 1 МОм |
%
|
±3
|
|
(1 – 200) МОм |
%
|
±10
|
|
|
Измерение сопротивления изоляции
|
|
|
Диапазон измеряемых сопротивлений изоляции |
МОм
|
1 – 100
|
|
Пределы допускаемой относительной погрешности
измерения сопротивления изоляции |
%
|
±20
|
|
Испытательное напряжение постоянного тока "в
режиме сопротивления изоляции" |
В
|
100
|
|
Опционально доступны испытательные напряжения |
В
|
250
500
|
|
Время выдержки испытательного напряжения при
измерении сопротивления изоляции |
с
|
2 – 60
|
|
|
Массогабаритные показатели
|
|
|
Вес |
кг
|
3,5
|
|
Габаритные размеры (длина×ширина×высота) |
мм
|
302 х 260 х 72
|
|
|
Нормальные условия эксплуатации
|
|
|
Температура воздуха |
°С
|
20±5
|
|
Относительная влажность воздуха |
%
|
30 – 80
|
|
Атмосферное давление |
кПа
|
84 – 106
|
|
|
Рабочие условия соответсвуют группе 3
по ГОСТ 22261
|
|
|
Температура окружающего воздуха |
°С
|
5 – 40
|
|
Относительная влажность воздуха |
%
|
до 90
|
|
Напряжение питания сети переменного тока |
В
|
220±22
|
|
Частота питания сети переменного тока |
Гц
|
50±0,5
|
|
Средняя наработка на отказ не менее |
ч
|
8000
|
|
Средний срок службы устройства не менее |
лет
|
5
|
|
Ежегодное ресурсное испытание проводится в
объеме 50 млн измерений на изделие |

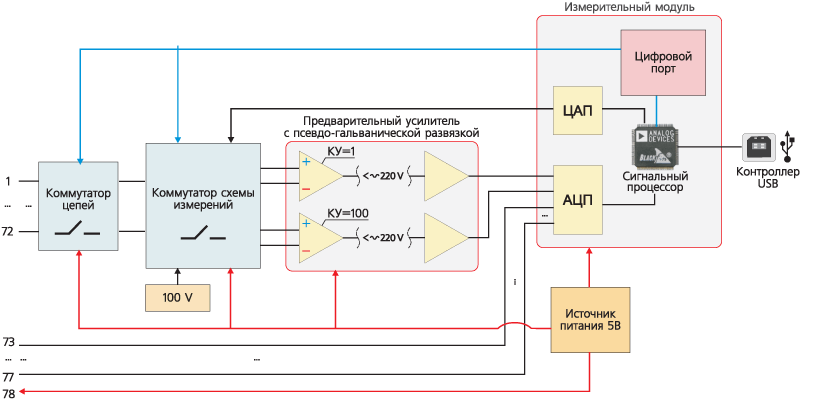

СТРУКТУРНАЯ СХЕМА УСТРОЙСТВА КОНТРОЛЯ ЭЛЕКТРИЧЕСКИХ ЦЕПЕЙ ZET 452
Коммутатором цепей выбирается два контакта контролируемой цепи, которые
подключаются при помощи коммутатора к схеме измерений, соответствующей выбранной
проверке (измерение сопротивления или измерение сопротивления изоляции).
Управление коммутаторами осуществляется с помощью цифрового порта.
Предварительный усилитель передает сигналы на АЦП, где происходит измерение
напряжения в цепи. В зависимости от диапазона, в который попадает измеряемое
напряжение, сигналы передаются без усиления или с коэффициентом усиления 100,
который автоматически учитывается при расчетах.
Сигнальный процессор сохраняет данные во внутренней памяти для дальнейшей
передачи контроллеру USB. По измеренным значениям напряжения в программе
«Контроль параметров электрических цепей» осуществляется расчет сопротивления
проверяемой цепи.
Цифро-аналоговый преобразователь (ЦАП) служит для формирования тестового
напряжения 2,5 В при проверке сопротивления электрических цепей, а также для
формирования возбуждающего сигнала синусоидальной формы различной частоты при
проверке электрической емкости.
Источник напряжения 100 В служит для задания тестового напряжения в режиме
контроля сопротивления изоляции. Линии 73 — 78 служат для формирования двоичного
кода, который обеспечивается подключением перемычек с контактов «73» — «77»
на контакт «78» (опция автоматического определения модификации контактного
устройства).
Источник питания 5 В служит для питания элементов устройства контроля параметров
электрических цепей ZET 452.
|
