Измерение ГШД
ОПИСАНИЕ:
«Измерение ГДШ» — аппаратно-программный комплекс для контроля гидродинамического
шума (ГДШ) опытных и серийных образцов судового оборудования гидравлических
систем (ГС): насосов, арматуры, теплообменных аппаратов и фильтров.
Состав комплекса «Измерение ГДШ»:
— Гидрофоны ВС
312-М
— Анализатор спектра ZET
017-U8
— ПК с программным обеспечением (ZETLAB
ANALIZ, ZETVIEW, Программа
«Измерение ГДШ»).
Измерения ГДШ в программе производятся в соответствии с документом «Методика
контроля гидродинамического шума судового оборудования (МКГШО – 96)». Контроль
ГДШ донно-бортовой арматуры, насосов внутренних систем и теплообменных
аппаратов, устанавливаемых в межбортовом пространстве, выполняет в диапазоне
частот 5...1000 Гц, а остального оборудование — в диапазоне 5...10 000 Гц.

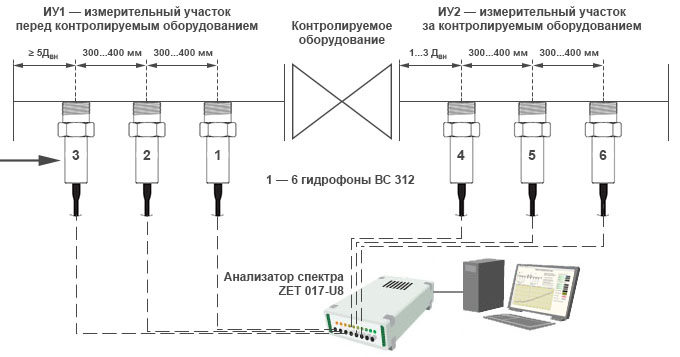

Косвенный метод измерений заключается в записи сигналов с 6 гидрофонов,
возникающих под воздействием переменного давления при работе контролируемого
образца оборудования и обработке по алгоритмам согласно разделу 7 методики
«МКГШО – 96», с целью определения уровней регламентной характеристики ГДШ в
третьоктавных полосах частот в децибелах относительно нулевого порога РП=2х10-5 Па
с доверительным интервалом ±4 дБ при доверительной вероятности 0,95.
Регламентная характеристика – это характеристика, формируемая для
сравнения уровней ГДШ опытного образца с требованиями.
Примечание: согласно методике «МКГШО – 96» измерения проводятся по записям
сигналов с гидрофонов с помощью двухканального анализатора. Предлагаемый
комплекс включает 8-канальный анализатор спектра ZET 017-U8 и позволяет
рассчитывать модули взаимных спектров гидрофонов в режиме реального времени.
Результатом измерений являют значения взаимных
спектров пар гидрофонов, по
которым рассчитывается общий уровень шума перед контрольным оборудованием и за
ним (уровни звуковой составляющей в точках 1 и 4) в третьоктавных полосах.
Полученные значения выводятся на графике, а также записываются в отчёт.
|
