Система измерения виброшумовых характеристик по МКШС-81

• автоматизированный измерительный комплекс для проведения испытаний по методике МКШС-81

• измерение вибрации в 1/3-октавном спектра

• измерение воздушного шума в 1-октавном спектре

• протокол испытаний по заданной форме (форматы html/excel)

• полностью отечественное производство

• оборудование внесено в реестр СИ

Автоматизированный комплекс «МКШС» предназначен для измерения и нормирования уровней вибрации и уровней шума при проведении стендовых виброшумовых испытаний различных изделий на соответствие техническим требованиям. Измерения проводятся в соответствии с требованиями методик контроля и нормирования шума и вибрации МКШС-81.

Комплекс предназначен для регистрации как стационарных, так и нестационарных процессов. Измерения проводятся при различных режимах работы испытываемой аппаратуры.

• испытания дизельных двигателей;
• испытания насосов;
• испытания специальных машин и механизмов.

• датчики уровня шума и вибрации;
• анализаторы спектра;
• программное обеспечение для расчёта характеристик по методике МКШС-81.

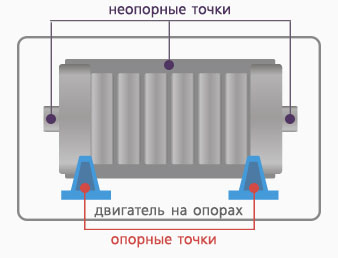

МКШС предназначена для определения передаваемой вибрации и акустического шума испытуемого изделия на корпус судна или сооружения. Вибрация может передаваться как через опоры или места крепления (опорные связи), так и через кабели, шланги, кожухи и пр. (неопорные связи). Акустический шум передаётся через воздух.

Датчики вибрации крепятся на опорах изделия, а также в неопорных точках контроля вибрации. Датчики акустического шума устанавливаются по периметру в направлении к испытуемому изделию.

В программе устанавливают длительность испытаний и запускают требуемый режим работы изделия. На протяжении испытаний датчики регистрируют уровень вибрации и шума. По окончании испытаний рассчитываются усреднённые спектры сигналов с датчиков и строится профиль изделия по уровню вибрации и шума.

При вычислении сдаточных характеристик вибрации суммирование ведётся отдельно по датчикам на опорных связях и неопорных связях, при этом на неопорных связях можно установить несколько датчиков.

При вычислении сдаточных характеристик воздушного шума показания всех датчиков усредняются.

В программе учитывается жёсткость амортизаторов и гибких вставок.

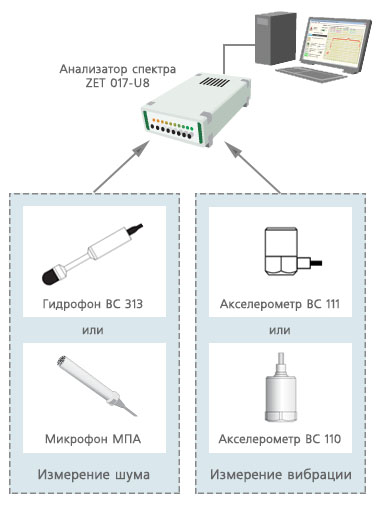

В качестве датчиков вибрации используются пьезоэлектрические акселерометры ВС 110 или ВС 111. В качестве датчиков акустического шума — микрофон МПА 201 или гидрофон ВС 313. Конкретный тип датчика определяется требуемым диапазон измерений. Датчики ВС 110, ВС 111 и МПА 201 подключаются к анализатору спектра ZET 017-U8 напрямую. Для подключения гидрофона ВС 313 требуется усилитель ZET 430.

Количество первичных преобразователей определяется количеством точек измерения и измерительных осей. К одному анализатору спектра можно подключить до 8 датчиков.
