В эксперименте используется импедансная труба,
на одном конце которой располагается источник
звука, на другом – испытываемый образец.
Источник звука генерирует широкополосный шум
внутри импедансной трубы, а два микрофона,
расположенные внутри импедансной трубы замеряют
акустическое давление. Далее с помощью
математических операций программное обеспечение
позволяет получить следующие параметры:
- коэффициент звукопоглощения;
- коэффициент отражения
(комплексная величина);
- акустический импеданс
(комплексная величина)

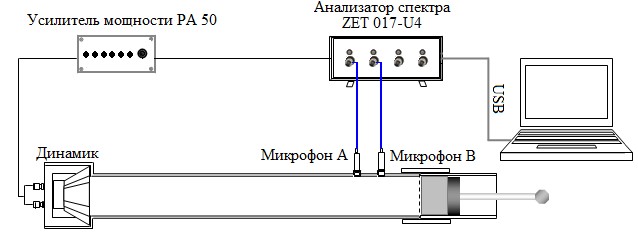

Для генерации широкополосного шума и обработки
сигналов с микрофонов используется анализатор
спектра ZET 017–U4. Шум генерируется с помощью
анализатора спектра и выводится на динамик
внутри импедансной трубы. Два микрофона,
расположенные внутри импедансной трубы, замеряют
акустическое давление.
Тестируемый материал помещается в прочную,
герметичную, гладкую и прямую импедансную трубу.
С помощью источника шума генерируется
широкополосный шум, далее измеряется звуковое
давление в двух местах недалеко от образца.
Передаточная функция, полученная при измерении
двумя микрофонами, используется для расчета
необходимых значений.
Частотный диапазон зависит от диаметра трубы и
расстояния между микрофонами. Расширенный
частотный диапазон может быть получен из
комбинации испытаний с разными диаметрами и
расстояниями.
Для проведения измерения требуется провести
калибровку системы, чтобы уменьшить разницу в
характеристиках (амплитуда, фаза) микрофона.
Преимуществом является компактность установки,
точность и возможность автоматизации измерений.
