Система измерения крутящего момента

Стенд измерения крутящего момента предназначен для проведения периодических и ресурсных испытаний различных движущих элементов конструкций, например лопастей турбин, вертолетов. Стенд позволяет измерять проводить испытания как в статике (измерения крутящего момента), так и в динамике (измерение нестабильности крутящего момента).

Чувствительным элементом стенда является датчик крутящего момента. Для испытаний изделий определенного типа в состав стенда также входит платформа с фиксатором для крепления датчика крутящего момента и испытуемого изделия. Для измерения крутящего момента датчик должен быть неподвижно закреплен с одной стороны, а с другой - крепиться к элементу, сообщающему крутящий момент.

Платформа стенда измерения крутящего момента

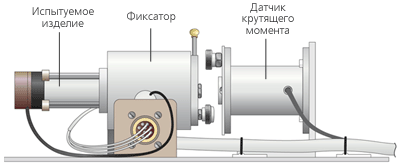

Крепление датчика крутящего момента

Датчик крутящего момента подключается к тензометрической станции ZET 017-T8. Программное обеспечение ZETLAB TENZO, поставляемое с тензостанцией, позволяет проводить все виды тензоизмерений, например, торсиографирование. Питание датчика осуществляется от встроенного генератора тензостанции, параметры питания задаются в программе "Генератор сигналов". Для измерения крутящего момента с помощью тензодатчика и тензостанции используется программа "Тензометр". В настройках программы указывается чувствительность датчика и пределы измерений согласно паспорту. На индикаторе программы будет отображаться измеряемое значение крутящего момента. Для построения графика изменения крутящего момента используется программа "Многоканальный осциллограф" - для отображения выбирается сигнал, создаваемый программой "Тензометр".

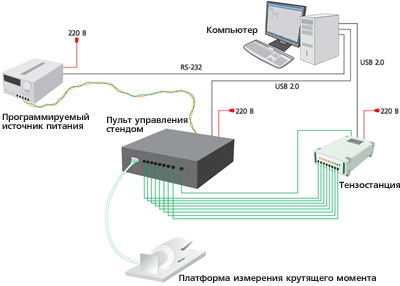

Для проведения комплексных испытаний стенд комплектуется пультом управления, который осуществляет согласование выхода испытуемого изделия и тензостанции, а также подачу тестирующих сигналов с тензостанции на испытуемое изделие. Также в состав автоматизированного стенда входит программируемый источник питания.

Испытания проводятся автоматически, с помощью специализированного программного обеспечения, реализованного в SCADA ZETVIEW. Пример программы приведен на рисунке ниже. По окончании испытаний формируется отчет по заданной форме, куда вносятся результаты измерений, графики и вывод о годности изделия.

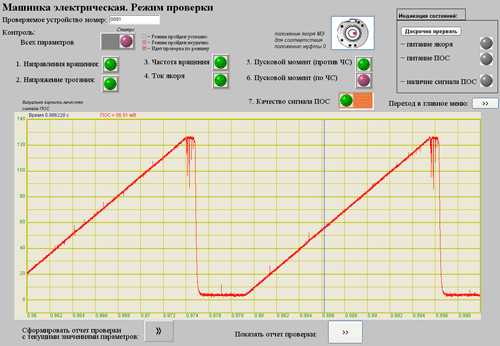

Программа проведения приёмо-сдаточных испытаний в автоматическом режиме

Для аттестации стенда, а также тарировки датчиков крутящего момента используется приспособление для контроля момента, которое устанавливается в фиксатор и имеет 2 плеча. Измерения проводят с помощью тензостанции ZET017-T8 и программного обеспечения ZETLAB TENSO. Для измерения крутящего момента используется программа "Тензометр".

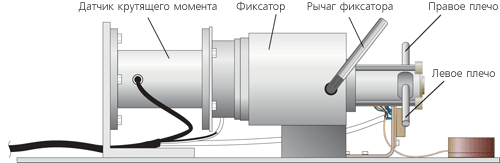

Схема тарировки датчиков крутящего момента

Грузы известной массы крепятся поочередно к плавому и левому плечу на известном расстоянии, при этом измеряются крутящие моменты. Например, при установке груза массой 100 г на расстоянии 100 мм значение крутящего момента должно составлять 0,1Н⋅м, массой 50 г - 0,05 Н⋅м, массой 200 г - 0,2 Н⋅м.
