Градуировка датчиков угловых скоростей
ОПИСАНИЕ:
-
сплошной контроль параметров следующих устройств: датчиков
угловых скоростей, датчиков угла поворота, датчиков положения
корпуса, датчиков положения вала и других датчиков, выходные
параметры которых определяются углом поворота или скоростью
вращения
Автоматизированный испытательный стенд "Градуировка датчиков угловых скоростей"
представляет собой программно-аппаратный комплекс, предназначенный для сплошного
контроля параметров следующих устройств:
-
датчиков угловых скоростей,
-
датчиков угла поворота,
-
датчиков положения корпуса,
-
датчиков положения вала,
-
и других датчиков, выходные
параметры которых определяются углом поворота или скоростью
вращения.

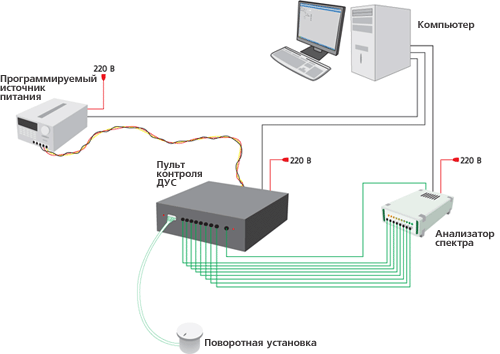

Стенд состоит из следующих функциональных узлов:
|
Наименование
|
Назначение
|
Примечание
|
|
Анализатор спектра ZET 017
|
Измерение напряжения
выходных сигналов датчиков
Воспроизведение тестирующих сигналов
|
Серийно изготавливаемый модуль
|
|
Пульт контроля ДУС
|
Коммутация питающих и тестирующих сигналов с
входными каналами проверяемого изделия и
поворотной установки
Коммутация тестируемых цепей изделия с входными
каналами измерительных приборов
|
Разрабатываемый модуль
|
|
Программируемый источник питания
|
Питание датчика
Питание гиромотора (для датчиков с гиромотором)
|
Серийно изготавливаемый модуль
|
|
Поворотный механизм
|
Вращение датчика с установленной частотой °/с
|
Серийно изготавливаемый модуль
|
|
Программное обеспечение
|
Управление испытаниями в автоматическом режиме
|
Разрабатывается в среде графического
программирования SCADA ZETView
|
|
Дополнительно стенд может комплектоваться
приспособлениями для крепления датчиков,
приспособлениями для вращения датчиков угловых
скоростей без гиромотора.
|
Стенд обеспечивает следующие функции управления:
-
питание датчика угловых скоростей в процессе проведения
испытаний,
-
питание гиромотора датчиков с гиромотором для обеспечения
заданной частоты вращения датчика,
-
автоматическое управления поворотной установкой для обеспечения
требуемых режимов работы (вращение по/против часовой стрелки с
заданной угловой скоростью).
Стенд обеспечивает измерение следующих параметров:
-
контроль тока потребления датчика,
-
контроль пускового тока (для датчиков с гиромотором),
-
контроль частоты вращения датчика,
-
измерение напряжения сигнала датчика при различных угловых
скоростях вращения поворотной установки (и различных частотах
вращения датчика угловых скоростей),
-
определение амплитуд переходного колебательного процесса
датчика.
