Стенд контроля параметров электрических цепей
предназначен для измерения электрического
сопротивления и электрического сопротивления
изоляции проверяемых изделий. Измерения
проводятся автоматически в считанные минуты.
КОНТРОЛЬ КАБЕЛЬНОЙ ПРОДУКЦИИ
Стенд контроля параметров электрических цепей
используется для сплошного контроля кабельной
продукции при проведении приёмо-сдаточных,
предъявительских, периодических и других видов
испытаний. Устройство контроля электрических
цепей также часто входит в состав более сложных
стендов, предназначенных для проверки приборов,
имеющих большое количество электрических цепей и
обеспечивает проверку по пунктам "контроль
сопротивления изоляции электрически
изолированных цепей" и "контроль значений
сопротивлений электрически связанных цепей".

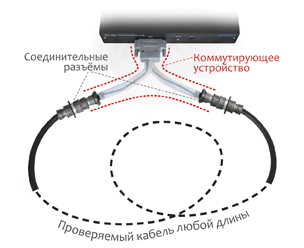

Контроль кабельной продукции
КОНТРОЛЬ КАБЕЛЬНЫХ СЕТЕЙ
Для проверки кабельных сетей создается модульная
система, состоящая из нескольких функциональных
узлов, число которых определяется количеством
проверяемых точек.
Автоматизированная система контроля кабельной
сети позволяет проводить проверку кабельной сети
на соответствие принципиальной схеме и таблице
электрических соединений, выявлять перепуты
соединений, обрывы, замыкание на корпус,
нарушение сопротивления изоляции проводов,
наличие незадействованных проводов.

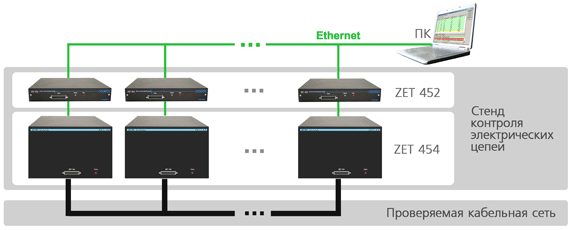

Схема проверки кабельной сети
| СОСТАВ
Стенд
состоит из
устройства
контроля
электрических
цепей ZET
452 и
компьютера с
программным
обеспечением.
Для увеличения
количества
измерительных
каналов
используются
модули
расширения ZET452MP или
блок коммутации ZET454.
Использование
модулей
расширения ZET452MP позволяет
проводить
измерение
сопротивления
между точками,
подключенными к
разным модулям ZET452MP.
Блок коммутации ZET454 обеспечивает
соединение
цепей,
подключенных к
одному из
входных
разъемов, с
входными
каналами
устройства ZET
452. При
использовании
блоков
коммутации может
осуществляться
проверка цепей,
подключенных к
одному разъему
блока
коммутации, или
к разъемам
разных блоков
коммутации.
При проверке
более 1000 цепей
используется
несколько
измерительных
модулей с
модулями
расширения или
блоками
коммутации.
Стенд
комплектуется
кабельными
переходниками
для согласования
разъемов
проверяемого
устройства с
входным разъемом
устройства
контроля
электрический
цепей ZET
452, модулей
расширения ZET
452MP или
блока
коммутации ZET
452.
|
|
Параметр |
Ед. измерения |
Значение |
|
|
|
|
Общие характеристики
|
|
|
Число измерительных каналов ZET 452 |
|
72
|
|
Число измерительных каналов при подключении
модулей расширения ZET 452 МР |
|
576
|
|
Число измерительных каналов при использовании
блока коммутации ZET 454 |
|
1152
|
|
|
Характеристики в режиме измерения сопротивления
|
|
|
Диапазон измеряемых сопротивлений |
|
0,1 Ом – 200 МОм
|
|
Испытательное напряжение постоянного тока |
В
|
2,5
|
|
Опционально доступны испытательные напряжения |
В
|
250
500
|
|
Скорость измерений |
проверок в минуту
|
600
|
|
|
Характеристики в режиме измерения сопротивления
изоляции
|
|
|
Диапазон измеряемых сопротивлений изоляции |
МОм
|
1 – 100
|
|
Испытательное напряжение постоянного тока |
В
|
100
|
|
Время выдержки испытательного напряжения при
измерении сопротивления изоляции |
с
|
2 – 60
|
|
Скорость измерений |
проверок и минуту
|
60
|
