Система диагностики и мониторинга состояния
строительных конструкций представляет собой
аппаратно-программный комплекс для
экспериментального определения основных
динамических характеристик строительных
конструкций. Основной задачей системы является
предотвращение нанесения ущерба здоровью людей,
экологического и материального ущерба. Система
позволяет проводить автоматический мониторинг
инженерных систем зданий и сооружений, а также
передает информацию об обнаруженных неполадках и
авариях в специальные службы. Это позволяет
оперативно принимать необходимые меры по
предотвращению и нейтрализации чрезвычайных
ситуаций.
Диагностический комплекс дает возможность
производить измерения вибрации в частотном
диапазоне от 0,1 до 400 Гц, измерять собственные
резонансные частоты сооружений и их элементов,
получать кривые пространственного распределения
амплитуд основных форм колебаний и отображать
состояние конструкции в трехмерном виде.
Управление сбором данных, их обработка и анализ
производится с помощью специального программного
обеспечения, реализованного в SCADA ZETView,
входящего в состав комплекса.
Система позволяет производить вибромониторинг
строительных объектов, заключающийся в
регистрации и анализе вибрации конструкций,
вызванной работающим оборудованием, ветровой
нагрузкой и другими техногенными и природными
факторами.

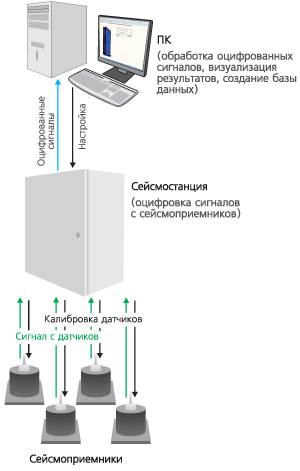

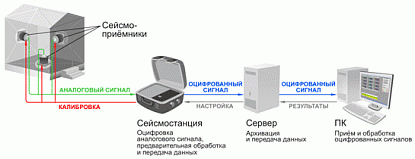

СОСТАВ СИСТЕМЫ МОНИТОРИНГА ТЕХНИЧЕСКОГО
СОСТОЯНИЯ ЗДАНИЙ
Основные узлы системы:
- Первичные преобразователи (в
соответствии с ГОСТ
53778-2010"Здания и
сооружения. Правила обследования
и мониторинга технического
состояния"): датчик угла наклона
и тензорезисторы,
предназначенные для фиксации
трещин.
- Сейсмоприемники BC1313 со
встроенным калиброванным
усилителем, бездемонтажной
поверкой и контролем питания.
- Многоканальный 24-ти разрядный
сейсморегистратор ZET048 со
встроенным аккумулятором.
- Программное обеспечение ZETLAB
SEISMO, включая
специализированное ПО
"Мониторинг состояния
конструкций зданий".
Сейсмодатчики и сейсморегистраторы внесены в
государственный реестр средств измерений РФ.
Дополнительно система может комплектоваться:
- ноутбуком повышенной прочности,
- грузами различной массы для
возбуждения ударной нагрузки в
несущих конструкциях.
Комплектация приведена ниже в разделах "БАЗОВАЯ
КОМПЛЕКТАЦИЯ" и "ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ"
|
Параметр |
Ед. измерения |
Значение |
|
|
|
Диапазон рабочих частот |
Гц
|
0,1...400
|
|
Допустимые значения динамического диапазона |
В
|
±10
|
|
Разрядность числовых значений отсчетов |
бит
|
24
|
|
Максимальная частота дискретизации |
Гц
|
2500
|
|
Максимальная продолжительность ввода данных а
автономном режиме (16 каналов при частоте
дискретизации 1 кГц) |
с
|
500 000
|
|
Количество компонентов (измерительных осей) в
каждом сейсмоприемнике |
|
3 (X, Y, Z)
|
|
Коэффициент преобразования сейсмоприемника (±10
%) |
В/м/с2
|
1
|
|
Эффективное значение собственных шумов в
диапазоне частот от 0,2 до 400 Гц |
м/с2
|
2·10-5
|
|
Длина соединительного кабеля от сейсмоприемника
до сейсмостанции |
м
|
100
|
|
Примечание: более подробно характеристики
комплекса см: ZET 048, ВС 1313. |
