Система поверки микрофонов и шумомеров
ОПИСАНИЕ:
Система поверки шумомеров и микрофонов позволяет проводить следующие виды
испытаний по ГОСТ 8.257:
-
определение частотной характеристики
шумомера по диффузному полю;
-
определение погрешности шумомера на
опорной частоте 1000 Гц;
-
определение частотных характеристик
А, B, C, D;
-
определение погрешности шкалы
переключателя пределов измерения;
-
определение нижнего предела
динамического диапазона;
-
испытание индикатора перегрузки;
-
определение нелинейных искажений.
Для выполнения пункта 5.4 по ГОСТ 8.257-84 ГСИ "Определение частотной
характеристики шумомера по диффузному полю" собирается схема, показанная на
рис.1.

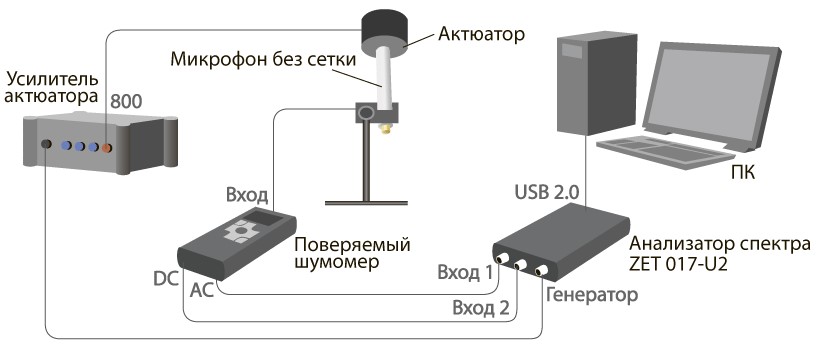

С помощью генератора анализатора спектра формируется сигнал с заданным опорным
уровнем на усилитель актюатора. Усиленный сигнал передается на актюатор, который
оказывает воздействие на микрофон. С помощью шумомера измеряются характеристики
микрофона и передаются на ПК.
Рисунок 1. Схема для выполнения пункта 5.4 по ГОСТ 8.257-84 ГСИ
Для выполнения пункта 5.6 по ГОСТ 8.257-84 ГСИ "Определение погрешности шумомера
на опорной частоте 1000 Гц" собирается схема, показанная на рис.2.

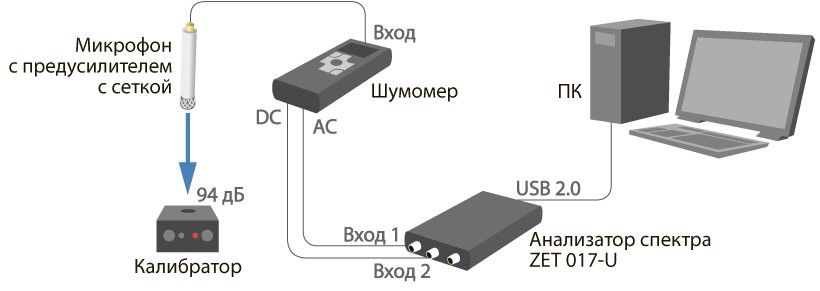

В калибратор помещается микрофон с сеткой (в предыдущем пункте ее необходимо
было убрать) и предусилителем. У калибратора необходимо выбрать уровень 94 дБ.
Уровень 94 дБ устанавливается после включения калибратора по умолчанию. После
включения калибратор начинает оказывать звуковое воздействие на микрофон. С
помощью поверяемого шумомера измеряются значения и передаются на ПК через
анализатор спектра ZET 017.
Рисунок 2. Схема для выполнения пункта 5.6 по ГОСТ 8.257-84 ГСИ
Для выполнения пунктов
-
5.7 по ГОСТ 8.257-84 ГСИ "Определение частотных характеристик
шумомера A, B, C, D"
-
5.8 по ГОСТ 8.257-84 ГСИ "Определение погрешности шкалы
переключателя пределов измерения"
собирается схема, показанная на рис.3.

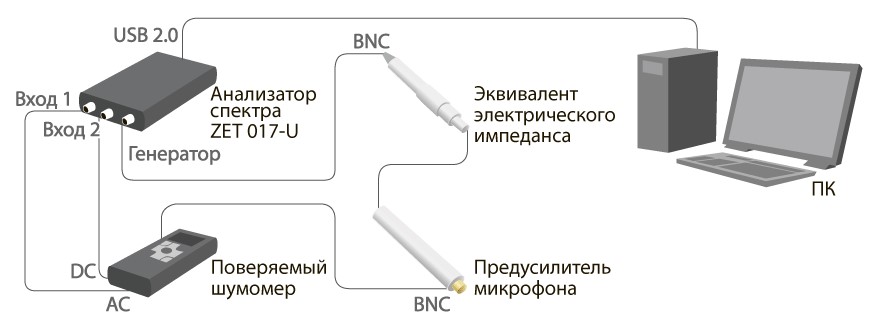

Напряжение с генератора ZET 017 подается через эквивалент электрического
импеданса и предусилитель микрофона на вход шумомера. Далее измеренные
поверяемым шумомером значения передаются на ПК через анализатор спектра.
Рисунок 3. Схема для выполнения пункта 5.7 и 5.8 по ГОСТ 8.257-84 ГСИ

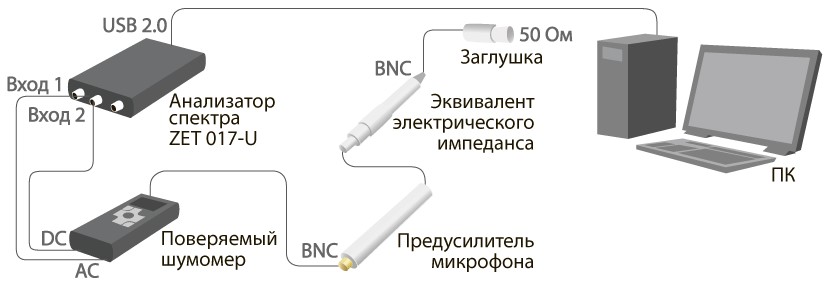

Для выполнения пунктов
-
5.9 по ГОСТ 8.257-84 ГСИ "Определение нижнего предела
динамического диапазона"
-
5.13 по ГОСТ 8.257-84 ГСИ "Испытание индикатора перегрузки"
-
5.14 по ГОСТ 8.257-84 ГСИ "Определение нелинейных искажений"
собирается схема, показанная на рис.4.
Рисунок 4. Схема для выполнения пункта 5.9, 5.13 и 5.14 по ГОСТ 8.257-84 ГСИ
|
