Система поверки гидрофонов
ОПИСАНИЕ:
Стенд поверки блока управления гидрофонов является автоматизированным рабочим
местом для проведения первичной и периодической поверки гидрофонов. Существует
два способа поверки гидрофонов: в воде и в воздухе.
СТЕНД ПОВЕРКИ ГИДРОФОНОВ В ВОЗДУХЕ
Стенд в воздухе состоит из следующих функциональных узлов:
|
Наименование |
Назначение |
|
Образцовый гидрофон |
Для проведения
проверки испытуемых гидрофонов методом сличения
с образцом. |
|
Воздушный пистанфон |
Эталонный генератор
звуковой синусоидальной волны. |
|
Блок питания |
Питание проверяемого
устройства. |
|
Анализатор спектра |
Генерация
электрических сигналов с нормированными
метрологическими параметрами. |
|
Усилитель мощности |
Усиление сигнала,
подаваемого с генератора. |

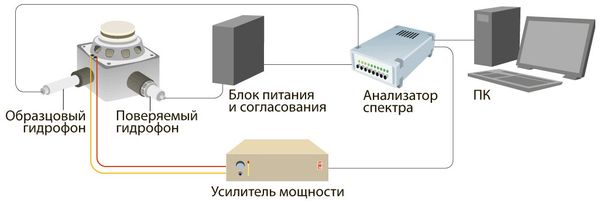

В пистанфон (испытальную камеру) устанавливается образцовый и поверяемый
гидрофон. Сигнал со встроенного генератора анализатора спектра типа ZET
017 через усилитель мощности
поступает на испытательную камеру. В результате колебаний динамика в камере
меняется давление. Выходные сигналы образцового и поверяемого гидрофона
поступают обратно на вход анализатора спектра. Далее измеряемые значения
передаются на ПК с предустановленным ПО ZETLAB.
СТЕНД ПОВЕРКИ ГИДРОФОНОВ В ВОДЕ
Функциональные узлы стенда поверки гидрофонов в воде:
|
Наименование |
Назначение |
|
Эталонный гидрофон |
Проведение проверки
испытуемых гидрофонов методом сличения с
образцом. |
|
Излучаемый гидрофон |
Передача звуковых
сигналов. |
|
Анализатор спектра |
Генерация
электрических сигналов с нормированными
метрологическими параметрами. |
|
Усилитель мощности ZET
420 |
Усиление сигнала,
подаваемого с генератора на гидрофон. |
|
Усилитель мощности ZET
440 |
Усиление сигнала,
подаваемого с генератора на анализатор. |

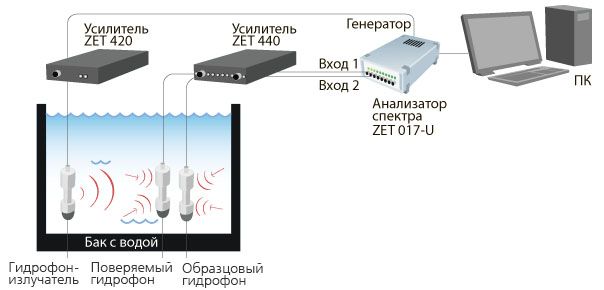

В бак с водой помещаются излучаемый гидрофон, например ВС
311, поверяемый и эталонный гидрофоны. С генератора (выход анализатора
спектра) на гидрофон через усилитель мощности ZET
420 подается напряжение. Гидрофон ВС
311 начинает излучать звуковые
сигналы, которые получают поверяемый и эталонный гидрофоны. Полученные сигналы
поступают на анализатор спектра через усилитель мощности, предназначенный для
усиления передаваемых сигналов. Усилители мощности выбираются в зависимости от
гидрофонов. Далее амплитудно-частотные характеристики поверямого и эталонного
гидрофонов сравнивают на компьютере с установленным ПО ZETLAB.
Индивидуальные данные и кривые частотной характеристики приводятся в паспорте,
прилагаемом к каждому гидрофону.
|
