Система предназначена для поверки и калибровки:
- ICP
и зарядовых акселерометров;
- пьезорезистивных, емкостных
вибродатчиков;
- виброизмерительных
преобразователей
по ГОСТ Р 8.669-2009 полностью в автоматическом
режиме менее
чем за 30 минут!
ПОВЕРОЧНАЯ СХЕМА
Система представляет собой
программно-аппаратный комплекс для проведения
периодической поверки и калибровки вибродатчиков
методом сличения с образцовым датчиком, в
соответствии с ГОСТ Р 8.669-2009 и МИ 1873-88.
На вибростенде соосно устанавливаются образцовый
и поверяемый датчики. Это обеспечивает
идентичность ускорений, испытываемых
акселерометрами. По показаниям эталонного
датчика на вибростенде поддерживается заданное
ускорение.
Управление вибростендом и измерение сигналов с
датчиков осуществляется с помощью анализатора
спектра и ПО. Для подключения анализатора
спектра к вибростенду используется усилитель
мощности. Для подключения датчиков к анализатору
спектра используются усилители заряда.

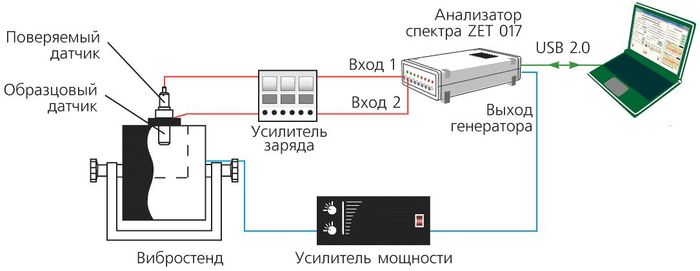

Поверочная схема имеет следующий вид:
ПОЛНАЯ ПОВЕРКА ПО ГОСТ Р 8.669-2009 В
АВТОМАТИЧЕСКОМ РЕЖИМЕ
Программно задаются параметры испытаний, и
проводится поверка по пунктам ГОСТ Р 8.669-2009:
|

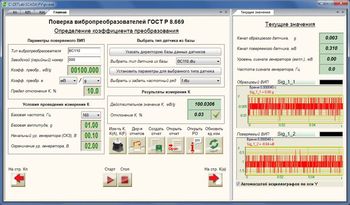

10.11 —
определение
действительного
значения
коэффициента
преобразования
|

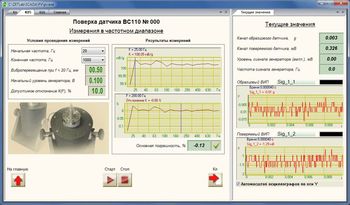

10.13 —
определение
неравномерности
частотной
характеристики
|
|

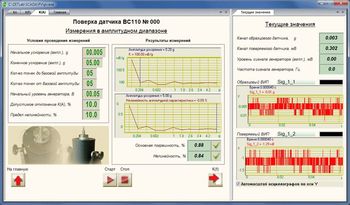

10.14 —
определение
нелинейности
амплитудной
характеристики
|

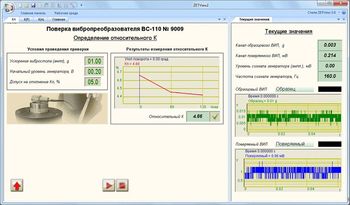

10.12 —
определение
относительного
коэффициента
поперечного
преобразования
|
Измерения осуществляются в автоматическом
режиме. Параметры вибродатчика рассчитываются с
учётом всех погрешностей.
ПРОТОКОЛ ИСПЫТАНИЙ
Конечным результатом поверки является
заполненный протокол испытания по вибродатчику
(форматы word/excel):
|
Свидетельство о
поверке |
Протокол
испытаний в
диап. частот |
Протокол
испытаний в
диап. амплитуд |
Шаблон протокола редактируется как обычный
документ.
ЗАПУСК ИЗМЕРЕНИЙ НАЖАТИЕМ ОДНОЙ КНОПКИ
Для полной поверки конкретного датчика
необходимо указать порядка 20 параметров.
Функция создания базы данных датчиков позволяет
указать все необходимые данные 1 раз, и
сохранить их в программе. Таким образом, поверка
датчиков одного типа запускается нажатием одной
кнопки!
РУКОВОДСТВО ПО ПРОВЕДЕНИЮ ИЗМЕРЕНИЙ
Руководство пользователя на систему поверки
датчиков вибрации содержит не только указания по
работе с программой, но и исчерпывающие сведения
по настройке оборудования, выбору оптимального
режима работы усилителей, а также инструкции по
опробованию системы. Ознакомиться с ним можно до
покупки системы — Скачать
(PDF).
ДЕМОНСТРАЦИЯ ВОЗМОЖНОСТЕЙ СИСТЕМЫ
Если у вас остались вопросы или сомнения, и вы
хотите увидеть систему в действии, пожалуйста
свяжитесь с нашими менеджерами с помощью
онлайн-консультанта или по телефону +74957393919.
По предварительной договорённости, мы проводим
демонстрацию оборудования в нашем офисе, а также
дистанционно в режиме вебинаров (см. график
вебинаров).
КОМПЛЕКТ ПОСТАВКИ
Если у вас уже есть вибростенд и вы проводите
поверку вибродатчиков в ручном режиме, для
автоматизации процесса вам потребуется
анализатор спектра с программой «Поверка
вибропреобразователей по ГОСТ Р 8.669» и, в
зависимости от типов датчиков — усилитель заряда
ZET 440.
Если вам требуется система "под ключ", то помимо
анализатора спектра и ПО, в состав должны войти
образцовый датчик и собственно вибростенд. Выбор
оборудования осуществляется по следующим
критериям:
- частотный диапазон поверяемых
датчиков;
- амплитудный диапазон поверяемых
датчиков;
- типы
поверяемых датчиков;
- требуемая точность измерений.
