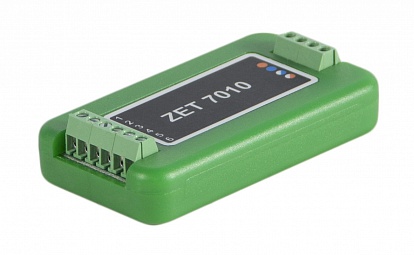

Цифровой тензодатчик ZET 7010
ОПИСАНИЕ:
-
тензодатчик с цифровым выходом RS-485
-
измеряемый параметр: относительная деформация, сила, давление,
вес, напряженность, крутящий момент и т.д;
-
тип первичного преобразователя: тензомост/тензодатчик
-
питание мостовых схем постоянным напряжением (статические
измерения);
-
автокалибровка нуля;
-
диагностика разрыва и закоротки связей мостовых схем.

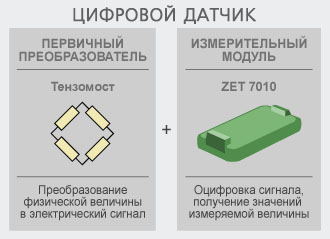

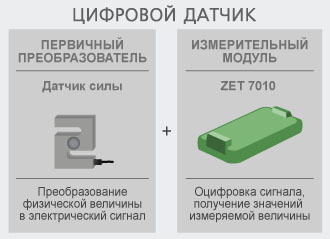

Цифровой тензометрический датчик состоит
из первичного преобразователя и измерительного
модуля ZET
7010.
В качестве первичного преобразователя может
использоваться датчик силы растяжения/сжатия
балочного, консольного, кромочного типа,
S-образный тензодатчик и др., или тензомост,
собранный по мостовой или полумостовой схеме.
Первичный преобразователь устанавливается
на объекте измерений и подключается
к измерительному модулю, который осуществляет
преобразование сигнала с датчика в значения
силы, напряжения, давления и пр.

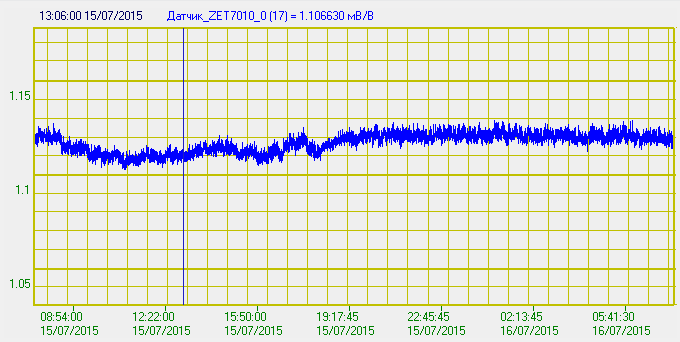

ЗАВИСИМОСТЬ ОТ ТЕМПЕРАТУРЫ
Влияние суточного изменения температуры на
показания модуля ZET7010. Изменение температуры
за сутки около 10°С. Показания модуля изменяются
на 0.02 мВ/В, что составляет 0,13% от его
максимального диапазона.
ОБЛАСТИ ПРИМЕНЕНИЯ ЦИФРОВОГО ТЕНЗОДАТЧИКА
- испытания материалов на
растяжение/сжатие;
- испытания пружин на упругость;
- измерение натяжения проволоки и
рулонов;
- контроль башенных конструкций;
- мониторинг монтажных нагрузок в
автомобильной промышленности;
- индустриальный контроль
процессов запрессовки,
стыкования, клепки, штамповки;
- в платформенных, конвейерных
автомобильных, вагонных,
крановых, бункерных весах, в
дозаторах.
ОСОБЕННОСТИ
Измерительный модуль ZET 7010 внесен в реестр средств измерений
под № 52802-13
|
Параметр |
Ед. измерения |
Значение |
|
|
|
Метрологические характеристики
|
|
|
|
Измеряемая физическая величина |
|
деформация, напряженность, крутящий момент, сила
|
|
Диапазон измерений электрических напряжений от
подключаемых первичных преобразователей (ПП) |
мВ/В
|
от -6 до +6
|
|
Порог чувствительности (минимальное значение, на
которое различаются две последовательно
измеренные величины) |
мВ/В
|
0,0001
|
|
Погрешность измерения |
|
|
|
— абсолютная (от верхнего предела диапазона
измерений) |
%
|
0,05
|
|
— относительная (от измеряемой величины) |
%
|
0,05
|
|
— дополнительная (от изменения температуры) |
% /10 °С
|
0,05
|
|
Технические характеристики
|
|
|
|
Тип подключаемых датчиков |
|
датчик силы, мостовые или полумостовые
тензодатчики (тензорезисторы)
|
|
Питание, подаваемое на ПП: |
|
|
|
— постоянное напряжение |
В
|
4,2 ± 0,2
|
|
— максимальный ток |
мА
|
25 ± 1,5
|
|
Частота обновления данных |
Гц
|
1
|
|
Интерфейс |
|
|
|
Интерфейс передачи данных |
|
RS-485
|
|
Скорость обмена |
бит/с
|
4800, 9600, 14400, 19200, 38400, 57600, 115200,
230400
|
|
Контроль четности |
|
0 - нет контроля,
1 - есть контроль (нечетность)
|
|
Протокол обмена |
|
MODBUS
|
|
Защита по интерфейсным входам: |
|
|
|
— перенапряжения (ток 1 A) |
В
|
19
|
|
— импульсная (350 Вт, 8/20 мкс) |
В
|
28
|
|
Эксплуатационные характеристики
|
|
|
|
Питание устройства |
В
|
от 9 до 24
|
|
Потребляемый ток при напряжении 12 В |
мА
|
до 40
|
|
Защита от переполюсовки |
|
есть
|
|
Габаритные размеры |
мм
|
71x39x17
|
|
Масса |
г
|
30
|
|
Температурный диапазон эксплуатации |
°С
|
от -40 до +100
|
|
|
|
|
|
Дополнительная информация
|
|
|
|
Метод расчета |
|
Входные данные преобразуются в результирующую
величину или по линейному закону с наклоном,
заданным в виде коэффициента передачи или по
кусочно-линейному закону по калибровочной
таблице
|
|
