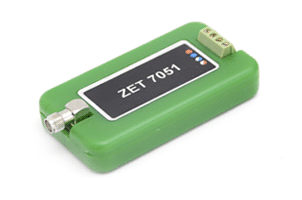

Цифровой акселерометр ZET 7051
ОПИСАНИЕ:
-
датчик с цифровым выходом RS-485 (протокол Modbus)
-
измеряемый параметр: параметры вибрации/мгновенные значения
ускорения
-
встроенный первичный преобразователь
-
тип первичного преобразователя: акселерометр с зарядовым выходом
Цифровой датчик вибрации представляет собой первичный преобразователь
(акселерометр c зарядовым выходом) и измерительный модуль (ZET7051
Vibrometer-485). Первичный преобразователь устанавливается на исследуемом
объекте и соединяется с измерительным модулем. Вибрации исследуемого объекта
воздействуют на первичный преобразователь, который генерирует на выходе
пропорциональный электрический сигнал. Измерительный модуль осуществляет
аналого-цифровое преобразование сигнала с датчика в значения параметров
вибрации. Результаты измерений передаются по интерфейсу RS-485, используя
протокол Modbus.
Характеристики первичного преобразователя устанавливаются в памяти устройства и
измерения проводятся с учетом этих параметров. Таким образом, использование
цифровых датчиков избавляет пользователя от необходимости настройки
измерительных каналов и обработки данных.
ПРЕИМУЩЕСТВА
-
стабильность характеристик и высокая надежность в процессе
эксплуатации;
-
измерение параметров вибрации без настроек измерительных каналов
и обработки сигналов.
|
Параметр |
Ед. измерения |
Значение |
|
|
|
Измеряемый параметр |
|
виброускорение, виброскорость, виброперемещение
|
|
Стандартный набор фильтров |
|
HP1, HP3, HP10, Vel1, Vel3, Vel10, VelMF, Dil1,
Dil3, Dil10
|
|
Тип подключаемых датчиков |
|
вибропреобразователь с зарядовым выходом
|
|
Диапазон измерений |
пКл
|
1200
|
|
Шум |
пКл
|
0,02
|
|
Тип разъёма для подключения датчика |
|
SMA
|
|
Интерфейс передачи данных |
|
RS-485
|
|
Контроль четности |
1 - четный
0 - нечетный
|
есть
|
|
Защита по входам от электростатического разряда
4 кВ |
|
есть
|
|
Защита по входам от превышения допустимого
напряжения (ток не должен превышать 10 мА) |
|
есть
|
|
Частота выдачи данных |
Гц
|
10
|
|
Скорость обмена |
бит/с
|
4800, 9600, 14400, 19200, 38400, 57600, 115200,
230400
|
|
Рабочий диапазон температур |
°C
|
-40...+100
|
|
Питание устройства |
В
|
от 9 до 24
|
|
Потребляемая мощность |
Вт
|
0,5
|
|
Габаритные размеры |
мм
|
65x34x14
|
|
Масса |
г
|
35
|
ПОДКЛЮЧЕНИЕ ПЕРВИЧНОГО ПРЕОБРАЗОВАТЕЛЯ К ZET 7051 VIBROMETER-485
ZET 7051 Vibrometer-485 имеет разъём SMA для подключения преобразователя
виброускорения с зарядовым выходом.
ПОДКЛЮЧЕНИЕ ЦИФРОВОГО ДАТЧИКА ZET 7051 VIBROMETER-485 К ИЗМЕРИТЕЛЬНОЙ СЕТИ
|
Номер
контакта |
Назначение |
Маркировка |
|
1 |
+(9...24) В |
оранжевый |
|
2 |
RS-485 линия "А" |
синий |
|
3 |
RS-485 линия "В" |
бело-синий |
|
4 |
GND |
бело-оранжевый |
|
Схема подключения к измерительной сети |
ПОДКЛЮЧЕНИЕ К ZETLAB И ZETVIEW
На базе цифровых датчиков ZET 7051 Vibrometer-485 строятся распределенные
измерительные сети. Для подключения измерительной сети к системам ZETLAB и
ZETVIEW используется преобразователь интерфейса ZET 7070. Количество
подключаемых датчиков подключаемых к модулю ZET 7070 при использовании
внутреннего блока питания ZET 7070 не более 3, при использовании внешнего блока
питания не более 60. Программное обеспечение ZETLAB поддерживает подключение до
1024 датчиков к одному компьютеру. Измерительные сети также могут подключаться к
любой системе, использующей протокол Modbus по интерфейсу RS-485.
|
