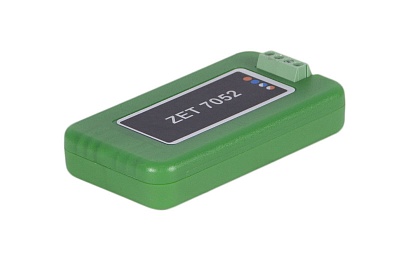

Цифровой акселерометр ZET 7052
ОПИСАНИЕ:
-
датчик с цифровым выходом RS-485
-
измеряемые параметры: линейное ускорение, виброускорение,
виброскорость, виброперемещение
-
режим измерений: усредненное значение
-
тип первичного преобразователя: встроенный трехкомпонентный
вибродатчик
ZET 7052 Vibrosensor3D-485 представляет собой
вибродатчик со встроенным трехкомпонентным
чувствительным элементом, осуществляющим
преобразование постоянной составляющей ускорения
в цифровой код по трем взаимно перпендикулярным
осям X, Y и Z. Значения виброскорости и
виброперемещения вычисляются математически
встроенным процессором. Расчёт усреднённого
значения проводится как среднее для линейного
ускорения и среднеквадратичное для всех
остальных параметров. Структурная схема
обработки данных в вибродатчике приведена ниже.

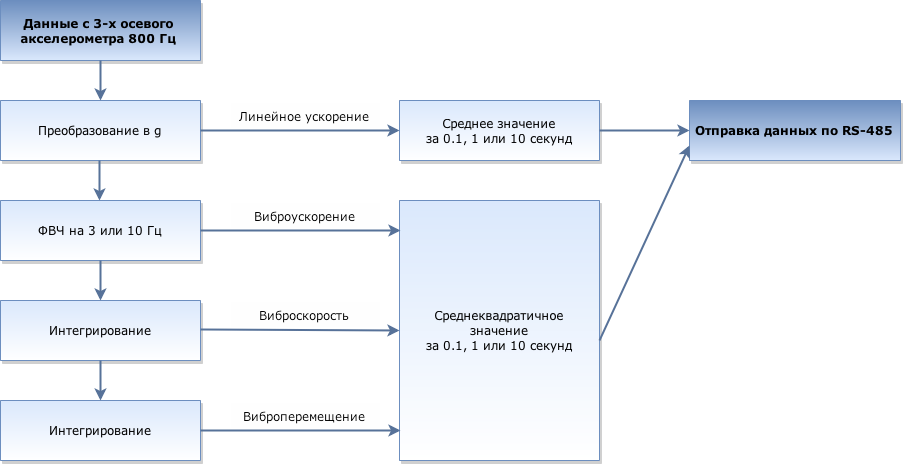

Структурная схема обработки данных ZET 7052
Vibrosensor3D-485
АЧХ ZET 7052 Vibrosensor3D-485 в диапазоне
частот 3...400 Гц
АЧХ ZET 7052 Vibrosensor3D-485 в диапазоне
частот 10...400 Гц
ПРЕИМУЩЕСТВА ЦИФРОВЫХ ВИБРОДАТЧИКОВ
- не требует настройки,
характеристики сохраняются в
памяти измерителя;
- результаты измерений передаются
в цифровом виде;
- интерфейс передачи данных -
RS-485, протокол передачи данных
- Modbus;
- возможно расширение
измерительного диапазона до 200g
(опция).
ОСОБЕННОСТИ
При установке ZET7052 следует учитывать ориентацию его
измерительных осей (приведена на корпусе цифрового датчика).
|
Параметр |
Ед. измерения |
Значение |
|
|
|
Измеряемый параметр |
|
линейное ускорение, виброускорение,
виброскорость, виброперемещение
|
|
Линейное ускорение: |
|
|
|
Полоса пропускания |
Гц
|
от постоянного значения до 10
|
|
Диапазон измерений |
g
|
-15...15
|
|
Погрешность измерений |
mg
|
± 100
|
|
Виброускорение: |
|
|
|
Полоса пропускания |
Гц
|
3...400
10...400
|
|
Диапазон измерений |
g
|
0,01...10
|
Погрешность измерений
в диапазоне от 3 Гц (10 Гц) до 160 Гц |
%
|
3
|
|
Виброскорость*: |
|
|
|
Полоса пропускания |
Гц
|
3...400
10...400
|
|
Диапазон измерений |
мм/с
|
1...1500
0,5...1500
|
|
Погрешность измерений |
%
|
6
|
|
Виброперемещение*: |
|
|
|
Полоса пропускания |
Гц
|
3...400
10...400
|
|
Диапазон измерений |
мм
|
0,05...65
0,02...65
|
|
Погрешность измерений |
%
|
10
|
|
|
|
|
|
Интерфейс передачи данных |
|
RS-485
|
|
Питание датчика |
В
|
от 9 до 24
|
|
Потребляемая мощность |
Вт
|
0,5
|
|
Рабочий диапазон температур |
°С
|
-40...+100
|
|
Габаритные размеры |
мм
|
65x34x14
|
|
Масса |
г
|
35
|
|
* - взаимосвязь
параметров вибрации |
ИЗМЕРИТЕЛЬНЫЕ СИСТЕМЫ НА БАЗЕ ZET 7052 VIBROSENSOR3D-485
На базе датчиков ZETSENSOR строятся распределенные измерительные сети, системы
управления, автоматизированные комплексы. Для подключения измерительной сети
к системам ZETLAB и ZETVIEW используется преобразователь интерфейса ZET 7070.
Количество цифровых датчиков, подключаемых к модулю ZET 7070 при использовании
внутреннего блока питания ZET 7070 — не более 3, при использовании внешнего
блока питания — не более 60. Программное обеспечение ZETLAB поддерживает
подключение до 1024 датчиков к одному компьютеру. Измерительные сети также могут
подключаться к любой системе, использующей протокол Modbus по интерфейсу RS-485.
На рисунке ниже представлена распределенная измерительная сеть на базе цифровых
датчиков ZET 7052 Vibrosensor3D-485 со встроенным измерителем, подключенная в
системе ZETLAB.

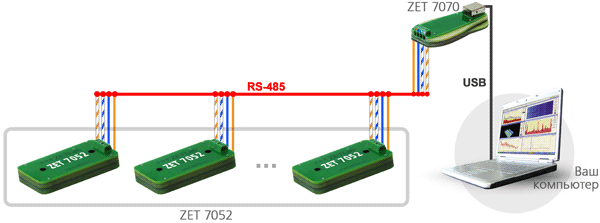

Схема измерительной сети на базе цифровых 3D-вибродатчиков со встроенным
измерителем сеть
СХЕМА ПОДКЛЮЧЕНИЯ ZET 7052 VIBROSENSOR3D-485 К ИЗМЕРИТЕЛЬНОЙ СЕТИ
|
Сторона
подключения к измерительной сети. |
Схема подключения к измерительной сети. |
|
