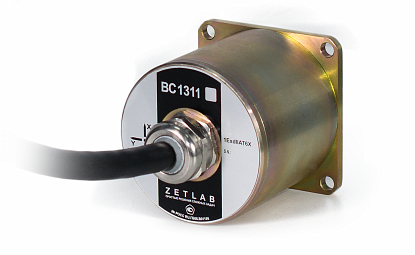

Сейсмоприемники BC 1311
ОПИСАНИЕ:
-
однокомпонентный сейсмоприемник с выходом по ускорению;
-
измеряемый параметр - виброускорение;
-
встроенная система электрической калибровки и контроля питания;
-
частотный диапазон 0,1...400 Гц.
Сейсмоприемники
пьезоэлектрические ВС
1311 предназначены
для преобразования параметров вибраций в
пропорциональный электрический сигнал.
Сейсмоприемники ВС
1311 являются
сейсмическими акселерометрами, измеряемый
параметр - виброускорение. Для сейсмоприемников ВС
1311 предусмотрена
система электрического возбуждения
чувствительного элемента с помощью актюатора для
определения действительного значения
коэффициента преобразования при их периодической
поверки без демонтажа. Также в сейсмоприемниках ВС
1311 предусмотрена
система контроля питания.
*По предварительному заказу сейсмоприемник может
быть изготовлен с характеристиками из ряда:
чувствительность: 0.2, 0.5, 1.0, 2.0 В/(м·с-2),
соответственно уровень собственных шумов 1·10-4,
4·10-5, 2·10-5, 1·10-5 м/с2 и
максимальное значение измеряемого ускорения 25,
10, 5 и 2.5 м/с2.
ЭЛЕКТРИЧЕСКАЯ
СХЕМА СЕЙСМОПРИЕМНИКА ВС 1311
ОСОБЕННОСТИ
Тип сейсмоприемников пьезоэлектрических ВС 1311
зарегистрирован в государственном реестре средств измерений под
№ 47996-11.
Основные области применения:
Измерений параметров вибрации
низкого уровня и частоты;
Построение сейсмических
локаторов;
Системы мониторинга и контроля
утечек;
Диагностика и мониторинг
состояния строительных
конструкций;
Системы контроля сейсмических
воздействий.
| Параметр |
Ед. измерения |
Значение |
|
| Измеряемый параметр |
|
виброускорение
|
| Чувствительность |
|
0,5 В/(м*с-2)*
|
| Предельное отклонение коэффициента
преобразования от номинального значения |
%
|
±10
|
| Частотный диапазон |
Гц
|
0,3 - 400
|
| Расширенный частотный диапазон |
Гц
|
0,1 - 400
|
| Неравномерность АЧХ |
дБ
|
±3 (<0,4 Гц); ±1 (0,4-300 Гц); ±3 (>300 Гц)
|
| Нелинейность амплитудной характеристики, не
более |
%
|
±10
|
| Основная относительная погрешность, не более |
%
|
±10 (<1,0 Гц); ±4 (1-100 Гц); ±10 (>300 Гц)
|
| Дополнительная погрешность, вызванная изменением
температуры окружающей среды, не более |
%/°С
|
±0,1
|
| Максимальное значение измеряемого ускорения |
м/с2
|
±20
|
| Уровень СКЗ собственных шумов, не более |
м/с2
|
4·10-5
|
| Коэффициент преобразования в поперечном
направлении, не более |
%
|
5
|
| Собственная частота механического резонанса, не
менее |
Гц
|
900
|
| Встроенная система возбуждения чувствительного
элемента с помощью актюатора |
|
определяется при заказе
|
| Коэффициент нелинейных искажений, не более |
%
|
±0,5 (при выходном напряжении 1 В)$ ±1,0 (при
максимальном значении измеряемого параметра)
|
| Коэффициент влияния магнитного поля 10 А/м, не
более |
м/с2
|
5·10-5
|
| Уровень постоянной составляющей выходного
напряжения, не более |
мВ
|
±200
|
| Сопротивление со стороны калибровочного входа,
не менее |
Ом
|
600
|
| Электрическое сопротивление изоляции, не менее |
МОм
|
20
|
| Напряжение питания (биполярное) |
В
|
±(10-15)
|
| Кабель |
|
встроенный, без разъёма
|
| Длина кабеля (определяется при заказе) |
|
|
| - стандартная |
м
|
2
|
| - максимальная (кабель витая пара) |
м
|
600
|
| Условия эксплуатации |
|
|
| - относительная влажность воздуха (при 25 °С) |
%
|
20...90
|
| - атмосферное давление |
кПа
|
84...106,7
|
| Температурный диапазон |
°С
|
-40 ... +70
|
| Габаритные размеры (без кабеля), не более |
мм
|
∅80х76
|
| Масса |
кг
|
1,2
|
| Назначенная наработка на отказ, не менее |
часов
|
10 000
|
| Средний срок службы, не менее |
лет
|
10
|
| Степень защиты от попадания пыли и влаги |
|
IP68
|
| *По предварительному заказу сейсмоприемник может
быть изготовлен с характеристиками из ряда:
чувствительность: 0.2, 0.5, 1.0, 2.0 В/(м·с-2),
соответственно уровень собственных шумов 1·10-4,
4·10-5, 2·10-5, 1·10-5 м/с2 и
максимальное значение измеряемого ускорения 25,
10, 5 и 2.5 м/с2 |
Сейсмоприемники пьезоэлектрические ВС
1311 подключаются напрямую к сейсмостанции ZET 048.
Программное обеспечение, входящее в комплект
поставки сейсморегистратора, позволяет получать вторичные параметры вибрации
(ускорение и перемещение) по сигналу с сейсмоприемника ВС
1311.
Результаты измерения могут выводиться на экран в численном или графическом виде,
а также непрерывно записываться в файл с разбивкой по суткам/неделям. Также ПО
ZETLAB SEISMO, поставляемое с сейсмостанциями, позволяет проводить
мониторинг конструкций и зданий по сигналам с сейсмоприемников ВС
1311.
ВНЕШНИЙ ВИД И ГАБАРИТЫ СЕЙСМОПРИЕМНИКА ВС 1311
КОМПЛЕКТНОСТЬ СЕЙСМОПРИЕМНИКОВ ВС 1311
|
Груз - основание
массой 2,5 кг
|
1 шт.
|
|
Ножки для крепления
в грунт (высокие)
|
3 шт.
|
|
Ножки для крепления
на податливую поверхность(средние)
|
3 шт.
|
|
Ножки для установки
на жесткую поверхность (низкие)
|
3 шт.
|
|
Винты для крепления
датчиков (M6*16)
|
4 шт.
|
|
