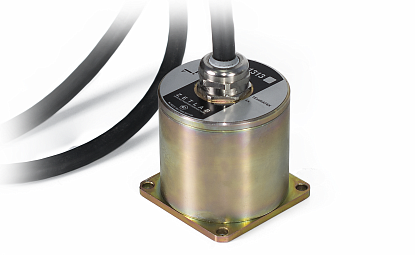

Сейсмоприемник BC 1313-S
ОПИСАНИЕ:
-
трехкомпонентный сейсмоприемник с выходом по перемещению;
-
измеряемый параметр - виброперемещение;
-
чувствительность 0.05 В/мм
-
частотный диапазон 3...50 Гц;
-
встроенная система электрической калибровки и контроля питания.
Сейсмоприемники пьезоэлектрические ВС
1313-S предназначены для
преобразования параметров вибраций в пропорциональный электрический сигнал.
Измерения проводятся одновременно по трем
взаимноперпендикулярным осям X, Y и Z. Сейсмоприемники ВС1313-Sявляются
сеймическими датчиками, выходные сигналы пропорциональны виброперемещению.
*По предварительному заказу сейсмоприемник может быть изготовлен с
характеристиками из ряда: чувствительность: 0.02, 0.05, 0.1, 0.2, 0.5 В/(мм),
соответственно уровень собственных шумов 2.5·10-2, 1·10-2,
5·10-3, 2.5·10-3, 1·10-3 мм и максимальное
значение измеряемого ускорения 2.5, 1, 0.5, 0.25 и 0.1 мм.
ЭЛЕКТРИЧЕСКАЯ СХЕМА СЕЙСМОПРИЕМНИКА ВС 1313-S
ОСНОВНЫЕ ОБЛАСТИ ПРИМЕНЕНИЯ:
- Измерений параметров вибрации
низкого уровня и частоты;
- Системы мониторинга и контроля
утечек;
- Мониторинг конструкций и зданий;
- Системы контроля сейсмических
воздействий.
| Параметр |
Ед. измерения |
Значение |
|
| Измеряемый параметр |
|
виброперемещение
|
| Чувствительность |
|
0,05 В/мм*
|
| Предельное отклонение коэффициента
преобразования от номинального значения |
%
|
±10
|
| Частотный диапазон |
Гц
|
3 - 50
|
| Неравномерность АЧХ |
дБ
|
±1
|
| Нелинейность амплитудной характеристики, не
более |
%
|
±10
|
| Основная относительная погрешность, не более |
%
|
±10
|
| Дополнительная погрешность, вызванная изменением
температуры окружающей среды, не более |
%/°С
|
±0,1
|
| Максимальное значение измеряемого ускорения |
мм
|
10
|
| Уровень СКЗ собственных шумов, не более |
мм
|
1·10-3
|
| Коэффициент преобразования в поперечном
направлении, не более |
%
|
5
|
| Собственная частота механического резонанса, не
менее |
Гц
|
900
|
| Встроенная система возбуждения чувствительного
элемента с помощью актюатора |
|
определяется при заказе
|
| Коэффициент нелинейных искажений, не более |
%
|
±0,5 (при выходном напряжении 1 В); ±1,0 (при
максимальном значении измеряемого параметра)
|
| Коэффициент влияния магнитного поля 10 А/м, не
более |
мм/с
|
1,25·10-2
|
| Уровень постоянной составляющей выходного
напряжения, не более |
мВ
|
±200
|
| Сопротивление со стороны калибровочного входа,
не менее |
Ом
|
600
|
| Электрическое сопротивление изоляции, не менее |
МОм
|
20
|
| Напряжение питания (биполярное) |
В
|
±(10-15)
|
| Кабель |
|
встроенный, без разъёма
|
| Длина кабеля (определяется при заказе) |
|
|
| - стандартная |
м
|
2
|
| - максимальная (кабель витая пара) |
м
|
600
|
| Условия эксплуатации |
|
|
| - относительная влажность воздуха (при 25 °С) |
%
|
20...90
|
| - атмосферное давление |
кПа
|
84...106,7
|
| Температурный диапазон |
°С
|
-40 ... +70
|
| Габаритные размеры (без кабеля), не более |
мм
|
∅80х76
|
| Масса |
кг
|
1,2
|
| Назначенная наработка на отказ, не менее |
часов
|
10 000
|
| Средний срок службы, не менее |
лет
|
10
|
| Степень защиты от попадания пыли и влаги |
|
IP68
|
| *По предварительному заказу сейсмоприемник может
быть изготовлен с характеристиками из ряда:
чувствительность: 0.02, 0.05, 0.1, 0.2, 0.5
В/(мм), соответственно уровень собственных шумов
2.5·10-2, 1·10-2, 5·10-3,
2.5·10-3, 1·10-3 мм и
максимальное значение измеряемого ускорения 2.5,
1, 0.5, 0.25 и 0.1 мм |
В стандартном исполнении сейсмоприёмники поставляются с кабелем с разделанным
концом.
| Цвет жил кабеля |
Маркировка |
Назначение |
| Витая пара |
Зеленый |
+X |
Дифференциальный выход «+» канала X |
| Белый |
-X |
Дифференциальный выход «-» канала X |
| Витая пара |
Голубой |
+Y |
Дифференциальный выход «+» канала Y |
| Белый |
-Y |
Дифференциальный выход «-» канала Y |
| Витая пара |
Бледнокоричневый |
+Z |
Дифференциальный выход «+» канала Z |
| Белый |
-Z |
Дифференциальный выход «-» канала Z |
| Витая пара |
Розовый |
+12 |
Вход питания + |
| Белый |
-12 |
Вход питания - |
| Витая пара |
Бледножелтый |
TPOW |
Выход контроля питания |
| Белый |
ACT |
Вход актюатора |
| Витая пара |
Розовый |
GND |
Общий |
| Голубой |
| |
Желтый |
SHLD |
Экран кабеля |
При синфазном включении объединить дифференциальные выходы «-» каналов с GND
(Общий).
При приобретении сейсмодатчиков для подключения к регистратору
ZET 048-E (необходимо указать в комментарии к заказу) датчики поставляются
с разъемом 2РМ24КПН19Ш1В1 для подключения в соответствии со схемой соединений,
представленной на рисунке.
|
|
Разъём сейсмодатчика 2РМ24КПН19Ш1В1
|
|
Разъём сейсмостанции 2РМГ24Б19Г1В1
|
Программное обеспечение, входящее в комплект поставки сейсморегистратора,
позволяет получать вторичные параметры вибрации (ускорение и перемещение) по
сигналу с сейсмоприемника ВС
1313-S.
Результаты измерения могут выводиться на экран в численном или графическом виде,
а также непрерывно записываться в файл с разбивкой по суткам/неделям. Также ПО
ZETLAB SEISMO, поставляемое с сейсмостанциями, позволяет проводить
мониторинг конструкций и зданий по сигналам с сейсмоприемников ВС
1313-S.
ВНЕШНИЙ ВИД И ГАБАРИТЫ СЕЙСМОПРИЕМНИКА ВС 1313-S
КОМПЛЕКТНОСТЬ СЕЙСМОПРИЕМНИКОВ ВС 1313-S
|
Груз - основание
массой 2,5 кг
|
1 шт.
|
|
Ножки для крепления
в грунт (высокие)
|
3 шт.
|
|
Ножки для крепления
на податливую поверхность(средние)
|
3 шт.
|
|
Ножки для установки
на жесткую поверхность (низкие)
|
3 шт.
|
|
Винты для крепления
датчиков (M6*16)
|
4 шт.
|
|
