Сейсмоприемник BC 1313-V
ОПИСАНИЕ:
-
трехкомпонентный сейсмоприемник с выходом по скорости;
-
измеряемый параметр - виброскорость;
-
частотный диапазон 1...100 Гц;
-
встроенная система электрической калибровки и контроля питания.
Сейсмоприемники пьезоэлектрические ВС
1313-V предназначены для
преобразования параметров вибраций в пропорциональный электрический сигнал.
Измерения проводятся одновременно по трем взаимноперпендикулярным осям X, Y и
Z.
Сейсмоприемники ВС1313-V являются
сейсмическими велосиметрами, измеряемый параметр - виброскорость.
*По предварительному заказу сейсмоприемник может быть изготовлен с
характеристиками из ряда: чувствительность: 0.02, 0.05, 0.1, 0.2 и 0.5 В/(мм/с),
соответственно уровень собственных шумов 2.5*10-2, 1*10-2,
5*10-3, 2.5*10-3 и
1*10-3 мм/с и максимальное
значение измеряемого ускорения 2.5; 1; 0.5; 0.25 и 0.1 мм/с.

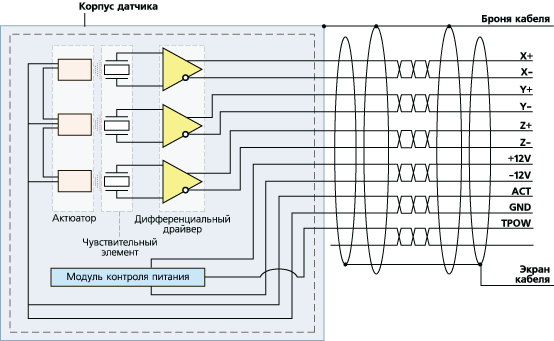

ЭЛЕКТРИЧЕСКАЯ СХЕМА СЕЙСМОПРИЕМНИКА ВС 1313-V
ОСНОВНЫЕ ОБЛАСТИ ПРИМЕНЕНИЯ:
- Измерений параметров вибрации низкого уровня и частоты;
- Системы мониторинга и контроля утечек;
- Мониторинг конструкций и зданий;
- Системы контроля сейсмических воздействий.
| Параметр |
Ед. измерения |
Значение |
|
| Измеряемый параметр |
|
виброскорость
|
| Чувствительность |
|
0,05 В/(мм/с)*
|
| Частотный диапазон |
Гц
|
1 - 100
|
| Количество измерительных осей |
|
3
|
| Максимальное значение измеряемого ускорения |
мм/с
|
1000
|
| Предельное отклонение коэффициента
преобразования от номинального значения |
%
|
±10
|
| Неравномерность АЧХ |
дБ
|
±1
|
| Нелинейность амплитудной характеристики, не
более |
%
|
±10
|
| Дополнительная погрешность, вызванная изменением
температуры окружающей среды, не более |
%/°С
|
±0,1
|
| Уровень СКЗ собственных шумов, не более |
мм/с
|
0,05
|
| Основная относительная погрешность, не более |
%
|
±10
|
| Собственная частота механического резонанса, не
менее |
Гц
|
900
|
| Встроенная система возбуждения чувствительного
элемента с помощью актюатора |
|
определяется при заказе
|
| Коэффициент нелинейных искажений, не более |
%
|
±0,5 (при выходном напряжении 1 В); ±1,0 (при
максимальном значении измеряемого параметра)
|
| Коэффициент влияния магнитного поля 10 А/м, не
более |
мм/с
|
1,25·10встроенная система электрической
калибровки и контроля питания.
|
| Коэффициент преобразования в поперечном
направлении, не более |
%
|
5
|
| Уровень постоянной составляющей выходного
напряжения, не более |
мВ
|
±200
|
| Сопротивление со стороны калибровочного входа,
не менее |
Ом
|
600
|
| Электрическое сопротивление изоляции, не менее |
МОм
|
20
|
| Напряжение питания (биполярное) |
В
|
±(10-15)
|
| Кабель |
|
встроенный, без разъёма
|
| Длина кабеля (определяется при заказе) |
|
|
| — стандартная |
м
|
2
|
| — максимальная (кабель витая пара) |
м
|
600
|
| Условия эксплуатации |
|
|
| — относительная влажность воздуха (при 25 °С) |
%
|
20...90
|
| — атмосферное давление |
кПа
|
84...106,7
|
| Температурный диапазон |
°С
|
-40 ... +70
|
| Масса |
кг
|
1,2
|
| Габаритные размеры (без кабеля), не более |
мм
|
Ø80х76
|
| Назначенная наработка на отказ, не менее |
часов
|
10 000
|
| Средний срок службы, не менее |
лет
|
10
|
| Степень защиты от попадания пыли и влаги |
|
IP68
|
| *По предварительному заказу сейсмоприемник может
быть изготовлен с характеристиками из ряда:
чувствительность: 0.02, 0.05, 0.1, 0.2 и 0.5
В/(мм/с), соответственно уровень собственных
шумов 2.5*10-2, 1*10-2,
5*10-3, 2.5*10-3 и
1*10-3 мм/с и
максимальное значение измеряемого ускорения 2.5;
1; 0.5; 0.25 и 0.1 мм/с. |
В стандартном исполнении сейсмоприёмники поставляются с кабелем с разделанным
концом.
| Цвет жил кабеля |
Маркировка |
Назначение |
| Витая пара |
Зеленый |
+X |
Дифференциальный выход «+» канала X |
| Белый |
-X |
Дифференциальный выход «-» канала X |
| Витая пара |
Голубой |
+Y |
Дифференциальный выход «+» канала Y |
| Белый |
-Y |
Дифференциальный выход «-» канала Y |
| Витая пара |
Бледнокоричневый |
+Z |
Дифференциальный выход «+» канала Z |
| Белый |
-Z |
Дифференциальный выход «-» канала Z |
| Витая пара |
Розовый |
+12 |
Вход питания + |
| Белый |
-12 |
Вход питания - |
| Витая пара |
Бледножелтый |
TPOW |
Выход контроля питания |
| Белый |
ACT |
Вход актюатора |
| Витая пара |
Розовый |
GND |
Общий |
| Голубой |
| |
Желтый |
SHLD |
Экран кабеля |
При синфазном включении объединить дифференциальные выходы «-» каналов с GND
(Общий).

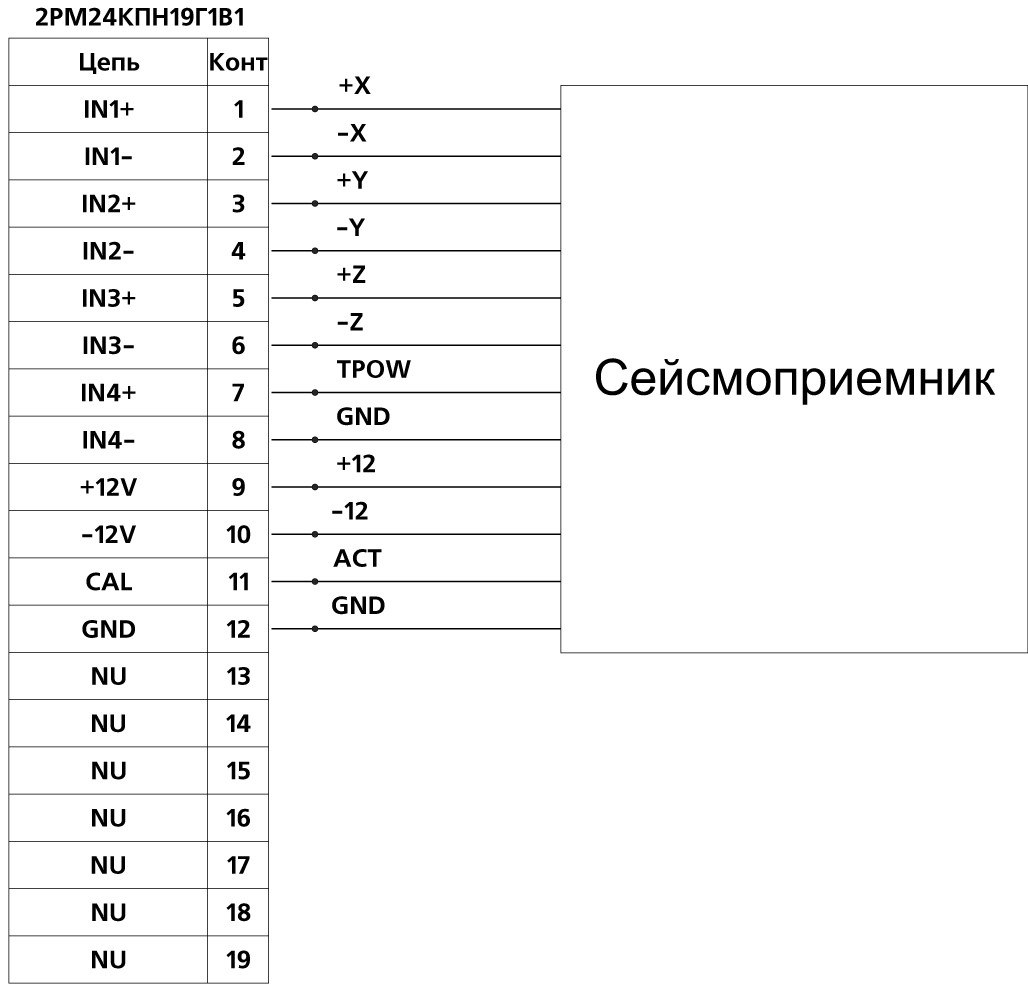

При приобретении сейсмодатчиков для подключения к регистратору
ZET 048-E (необходимо указать в комментарии к заказу) датчики поставляются
с разъемом 2РМ24КПН19Ш1В1 для подключения в соответствии со схемой соединений,
представленной на рисунке.
|
|

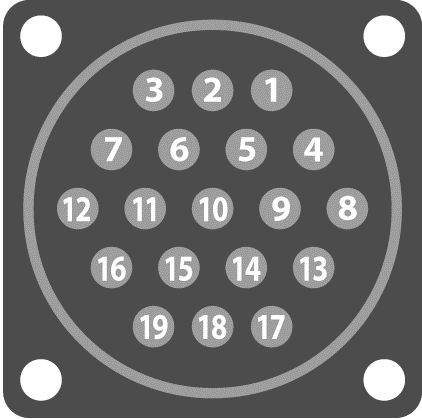

Разъём сейсмодатчика 2РМ24КПН19Ш1В1
|
|

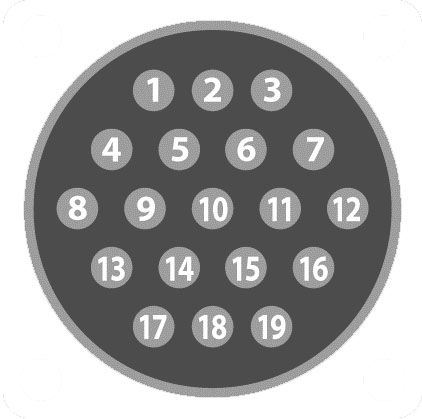

Разъём сейсмостанции 2РМГ24Б19Г1В1
|
Программное обеспечение сейсмостанции позволяет получать вторичные параметры
вибрации (ускорение и перемещение) по сигналу с сейсмоприемника ВС 1313-V,
а также проводить спектральный анализ сигналов, детектирование событий методом
STA/LTA.

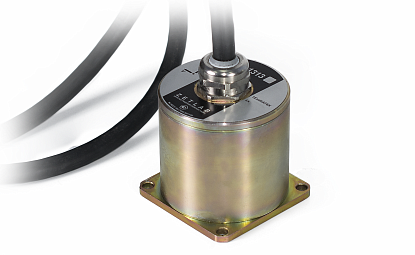

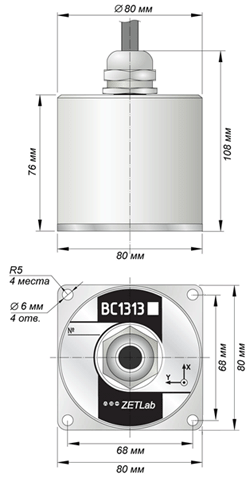

ВНЕШНИЙ ВИД И ГАБАРИТЫ СЕЙСМОПРИЕМНИКА ВС 1313-V
КОМПЛЕКТНОСТЬ СЕЙСМОПРИЕМНИКОВ ВС 1313-V
|
Груз - основание
массой 2,5 кг
|
1 шт.
|
|
Ножки для крепления
в грунт (высокие)
|
3 шт.
|
|
Ножки для крепления
на податливую поверхность(средние)
|
3 шт.
|
|
Ножки для установки
на жесткую поверхность (низкие)
|
3 шт.
|
|
Винты для крепления
датчиков (M6*16)
|
4 шт.
|
|
