BC 1314 Сейсмодатчик / Функциональная аппаратура / Каталог продукции
  • Описание
  • Технические данные
Наименование:
BC 1314

Тип:
Сейсмодатчик

ТУ:


Краткое тех. описание:


Цена BC 1314:
Уточняйте по телефону или через обратную связь.

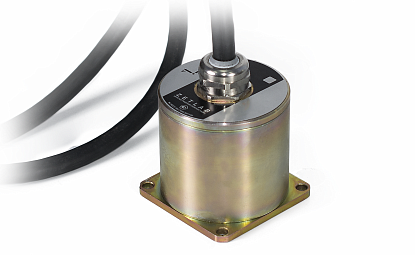

Сейсмодатчик BC 1314

BC 1314

ОПИСАНИЕ:
  • трехкомпонентный сейсмический велосиметр;

  • измеряемый параметр - виброскорость;

  • чувствительность 20 В/(м·с);

  • частотный диапазон 10...200 Гц;

  • встроенная система электрической калибровки.

Сейсмоприемники электродинамические ВС 1314 предназначены для преобразования параметров вибраций в пропорциональный электрический сигнал. Измерения проводятся одновременно по трем взаимноперпендикулярным осям X, Y и Z.

Сейсмоприемники ВС1314 являются сейсмическими велосиметрами, измеряемый параметр - виброскорость.

Для сейсмоприемников ВС 1314 предусмотрена система электрического возбуждения первичного преобразователя (геофона) с помощью актюатора для определения действительного значения коэффициента преобразования при их периодической поверке без демонтажа. Также в сейсмоприемниках ВС 1314 предусмотрена система контроля питания.

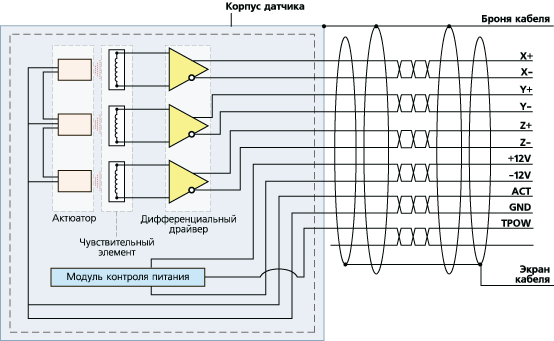

ЭЛЕКТРИЧЕСКАЯ СХЕМА СЕЙСМОПРИЕМНИКА ВС 1314


ОСОБЕННОСТИ

Основные области применения:

Измерений параметров вибрации низкого уровня и частоты; Системы мониторинга и контроля утечек; Построение пассивных сейсмических локаторов; Определение координат слабо шумящего объекта; Мониторинг конструкций и зданий; Системы контроля сейсмических воздействий.
Параметр Ед. измерения Значение
Измеряемый параметр

виброскорость

Чувствительность

20 В/(м·с)

Частотный диапазон

Гц

10 - 200

Предельное отклонение коэффициента преобразования от номинального значения

%

±10

Неравномерность АЧХ относительно значения на частоте 20 Гц:
- в диапазоне частот от 10 Гц до 200 Гц

дБ

±1

- в диапазоне частот от 15 Гц до 150 Гц

дБ

±3

Наклон АЧХ на частотах менее 10 Гц, относительно значения на частоте 10 Гц

дБ/окт

-12

Максимальное значение измеряемого параметра (эффективное значение)

м/с

0,25

Пределы допускаемой основной относительной погрешности измерения:
- в диапазоне частот от 15 Гц до 150 Гц

%

±5

- в диапазоне частот от 10 Гц до 200 Гц

%

±10

Дополнительная погрешность, вызванная изменением температуры окружающей среды, не более

%/°С

±0,1

Уровень СКЗ собственных шумов, в диапазоне частот от 10 до 200 Гц, не более

м/с

2·10-6

Относительный коэффициент преобразования в поперечном от измеряемой оси направлении от значения коэффициента преобразования в осевом направлении на частоте 20 Гц, не более

%

5

Собственная частота механического резонанса, не менее

Гц

400

Встроенная система возбуждения чувствительного элемента с помощью актюатора

имеется

Коэффициент нелинейных искажений, не более

%

±0,5 (при выходном напряжении 1 В) ±1,0 (при максимальном значении измеряемого параметра)

Коэффициент влияния магнитного поля 10 А/м, не более

м/с

-

Уровень постоянной составляющей выходного напряжения, не более

мВ

±200

Сопротивление со стороны калибровочного входа, не менее

Ом

600

Электрическое сопротивление изоляции, не менее

МОм

20

Напряжение питания (биполярное)

В

±(10...15)

Кабель

встроенный, без разъёма

Длина кабеля (определяется при заказе)
- стандартная

м

2

- максимальная (кабель витая пара)

м

600

Условия эксплуатации
- относительная влажность воздуха (при 25 °С)

%

20...90

- атмосферное давление

кПа

84...106,7

Температурный диапазон

°С

-40 ... +70

Габаритные размеры (без кабеля), не более

мм

Ø80х76

Масса

кг

1,2

Назначенная наработка на отказ, не менее

часов

10 000

Средний срок службы, не менее

лет

10

Степень защиты от попадания пыли и влаги

IP68

Сейсмоприемники пьезоэлектрические ВС 1314 подключаются напрямую к сейсмостанции ZET 048.

Программное обеспечение, входящее в комплект поставки сейсморегистратора, позволяет получать вторичные параметры вибрации (ускорение и перемещение) по сигналу с сейсмоприемника ВС 1314.

Результаты измерения могут выводиться на экран в численном или графическом виде, а также непрерывно записываться в файл с разбивкой по суткам/неделям. Также ПО ZETLAB SEISMO, поставляемое с сейсмостанциями, позволяет проводить мониторинг конструкций и зданий по сигналам с сейсмоприемников ВС 1314.

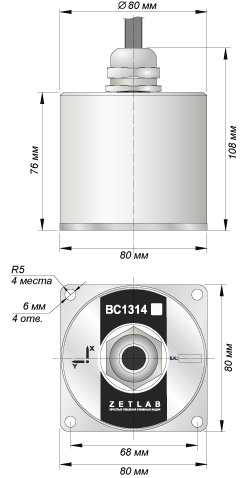

ВНЕШНИЙ ВИД И ГАБАРИТЫ СЕЙСМОПРИЕМНИКА ВС 1314



КОМПЛЕКТНОСТЬ СЕЙСМОПРИЕМНИКОВ ВС 1314

Груз - основание массой 2,5 кг

1 шт.

Ножки для крепления в грунт (высокие)

3 шт.

Ножки для крепления на податливую поверхность(средние)

3 шт.

Ножки для установки на жесткую поверхность (низкие)

3 шт.

Винты для крепления датчиков (M6*16)

4 шт.
